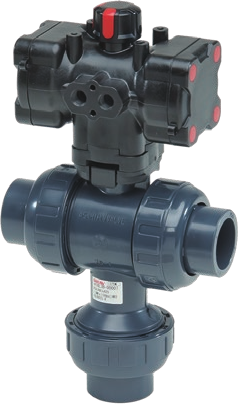

Asahi Pneumatic Actuated 3-Way Ball Valve Type 23 AR (DN15-100)
Type 23 AR은 이중 'W' L포트 볼 구조의 공압 작동 3방 볼 밸브입니다. 초소형 플라스틱 액추에이터를 얹었고 DN15에서 DN100까지 소켓·나사·스피곳·플랜지 연결이 있으며 몸체는 PVC-U, PVC-C, PP, PVDF 중에서 고를 수 있습니다.
| 작동 방식 | 복동(DA), 공기 열림(AO, 스프링 닫힘·고장 시 닫힘), 공기 닫힘(AC, 스프링 열림·고장 시 열림) |
| 호칭 구경 | DN15, 20, 25, 32, 40, 50, 65, 80, 100 (일부 접속 조합은 DN32·DN65 없음) |
| 몸체 재질 | PVC-U, PVC-C, PP, PVDF |
| 시일 재질 | EPDM, FKM |
| 접속 방식 | 소켓, 나사(Rp), 스피곳, 플랜지 |
| 볼 구조 | 이중 'W' L포트 (선택: T포트, 크로스 포트 볼) |
| 호칭 압력 | PN10 |
| 액추에이터 | 초소형 설계, 극경량 플라스틱 액추에이터, 위치 표시기, NAMUR 공기 접속, 원터치(나사 없음) 접속 방식(제거 키 동봉) |
| 규격 | DIN (선택: ANSI, JIS) |
| 선택 사양 | 무윤활(lubricant free), ANSI·JIS 규격 |
