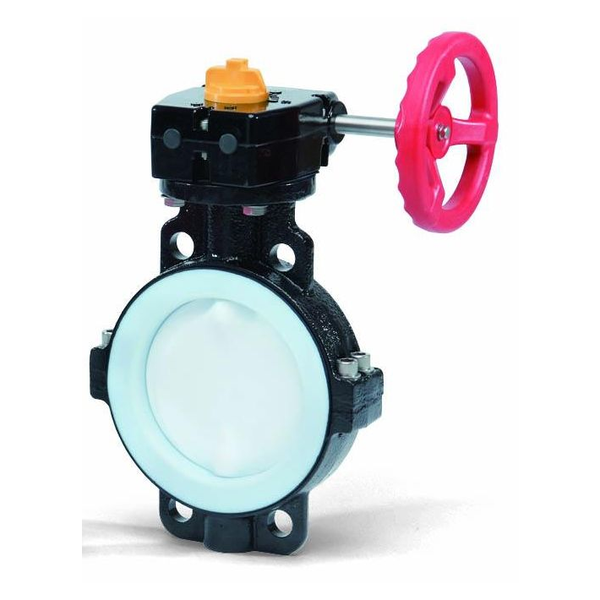

Asahi Butterfly Valve Type 55IS Gear (50-400mm)
모델명: V5SSG
수지 기어 박스와 핸들 휠로 여닫는 55IS형 버터플라이 밸브입니다. 50mm에서 400mm까지 웨이퍼 방식으로 설치하며, 몸체는 에폭시 분체 도장 덕타일 주철, 디스크와 시트는 PTFE입니다.
| 사이즈 범위 | 50 mm-400 mm (2 inch-16 inch) |
| 바디 재질 | 덕타일 주철 FCD-S (에폭시 분체 도장, 유체와 접하지 않음) |
| 디스크 재질 | PTFE |
| 시트 재질 | PTFE (CR 백업) |
| 스템 재질 | SS304 (선택: SS316) |
| 접속 방식 | 웨이퍼 (DIN, ANSI, JIS10K) |
| 호칭 압력 | PN10 |
| 사용 온도 범위 (50mm-200mm) | -20℃~100℃ |
| 최고 사용 압력 (50mm-200mm) | 1.0 MPa {10.2 kgf/cm²} |
| 최고 사용 압력 (250mm, 300mm) | 150 psi (-5°F~210°F, 물, 비충격) |
| 최고 사용 압력 (350mm, 400mm) | 100 psi (-5°F~210°F, 물, 비충격) |
| 면간 치수 | ISO 5752 쇼트 패턴 |
| 상부 플랜지 | ISO 5211 |
| 누설 등급 | Class VI |
| 진공 사용 | -29.92 inHg |
| 기어 박스 | 수지 기어 박스 (Plasgear), 스테인리스 트림 |
| 기어 박스 형식 (50mm-200mm) | TYPE1 |
| 핸들 휠 회전수 (50mm-200mm) | 9.5 |
| Cv (50mm-200mm) | 100 (50mm), 285 (65mm), 600 (80mm), 940 (100mm), 1500 (125mm), 2500 (150mm), 4200 (200mm) |
| 무게 (lb) | 11.02 (50mm), 13.23 (65mm), 14.33 (80mm), 17.64 (100mm), 25.35 (125mm), 31.97 (150mm), 50.71 (200mm), 73.85 (250mm), 101.41 (300mm), 125.66 (350mm), 169.76 (400mm) |
| 선택 사양 | 기어 잠금 장치, 접액부 무윤활, 수동 리밋 스위치, 체인 조작, 스피드 핸들 |
| 모델 코드 | V5SSG |
| 사이즈 | 50~400 |
