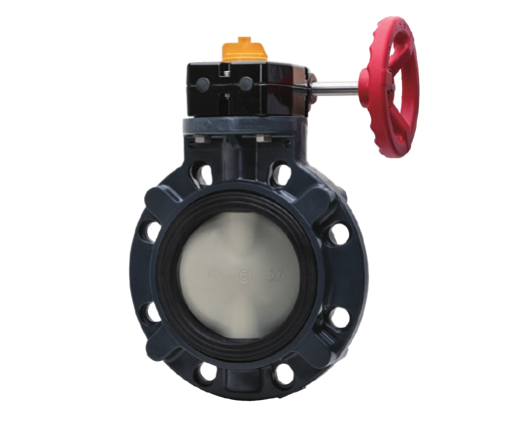

Asahi Butterfly Valve Type 57 Gear (40-350mm)
모델명: V57SG
플라스틱 기어 박스와 핸들 휠로 여닫는 57형 플라스틱 버터플라이 밸브입니다. 40mm에서 350mm까지 웨이퍼 방식으로 설치하며, 3중 시일과 과압축 방지 시일 구조를 갖췄습니다.
| 사이즈 범위 | 40 mm-350 mm (1 1/2 inch-14 inch) |
| 바디 재질 | PVC-U, PP, PVDF (유체와 접하지 않음) |
| 디스크 재질 | PVC-U, PP, PVDF |
| 씰/시트 재질 | EPDM, FKM, FKM-F (선택: CSM, NBR) |
| 접속 방식 | 웨이퍼 (JIS10K, JIS5K, DIN, ANSI) |
| 사용 온도 범위 (U-PVC) | 0℃~50℃ |
| 사용 온도 범위 (PP) | -20℃~80℃ |
| 사용 온도 범위 (PVDF) | -20℃~120℃ |
| 최고 사용 압력 (40mm-250mm) | 1.0 MPa {10.2 kgf/cm²} |
| 최고 사용 압력 (300mm, 350mm) | 0.75 MPa {7.7 kgf/cm²} |
| 기어 박스 | TYPE1 (40mm-250mm), TYPE3 (300mm, 350mm) |
| 핸들 휠 회전수 | 9.5 |
| 스템 재질 | SS403 (선택: SS316, Alloy C-276) |
| 모델 코드 | V57SG |
| 선택 사양 | 기어 잠금 장치, 접액부 무윤활 |
| 사이즈 | 40~350 |
