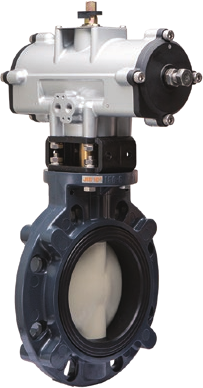

Asahi Pneumatic Actuated Butterfly Valve Type 57 TA (Wafer, DN40-350)
모델명: A57K
Type 57 TA는 경량 금속 액추에이터를 얹은 공압 작동 버터플라이 밸브입니다. DN40에서 DN350까지 웨이퍼 방식으로 설치하며, 3중 시일과 과압축 방지 시일 구조를 갖췄습니다. 복동·공기 열림·공기 닫힘 방식이 있습니다.
| 작동 방식 | 공압 작동. 복동(DA), 공기 열림(AO, 스프링 닫힘·고장 시 닫힘), 공기 닫힘(AC, 스프링 열림·고장 시 열림) |
| 호칭 구경 | DN40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350 |
| 몸체 / 디스크 재질 | 몸체 PVC-U / 디스크 PVC-U, 몸체 PVC-U / 디스크 PP, 몸체 PP / 디스크 PP, 몸체 PVDF / 디스크 PVDF (몸체는 유체와 접하지 않음) |
| 시트 재질 | EPDM, FKM |
| 접속 방식 | 웨이퍼 (표준: DIN. 선택: ANSI, JIS) |
| 호칭 압력 | PN10 또는 PN7.5 |
| 액추에이터 | 경량 금속 액추에이터, 위치 표시기, 완전 닫힘 위치 스토퍼, NAMUR 공기 접속 |
| 밀봉 구조 | 3중 시일 시스템, 과압축 방지 시일 시스템 |
| 선택 사양 | 접액부 무윤활, 스템 재질, ANSI·JIS 규격 |
| 액추에이터 모델 (복동) | TA2A-050D (40·50mm), TA2A-063D (65·80mm), TA2A-080D (100mm), TA2A-100D (125·150mm), TA2A-125D (200mm), TA2A-160D (250·300mm), TA-200D (350mm) |
| 액추에이터 모델 (공기 열림·공기 닫힘) | TA2A-050R (40·50mm), TA2A-063R (65·80mm), TA2A-080R (100mm), TA2A-100R2 (125·150mm), TA2A-125R2 (200mm), TA2A-160R2 (250·300mm), TA-200R (350mm) |
