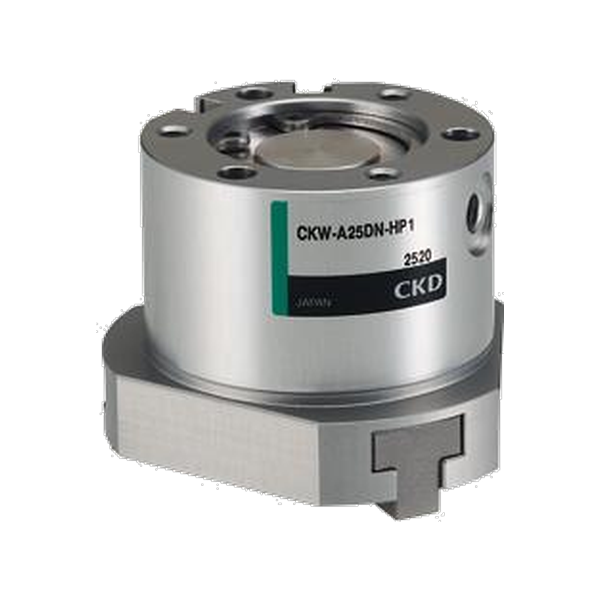

CKD CKW 3-Jaw Chuck
CKW-HP1은 가이드부를 튼튼하게 다시 설계한 복동식 3방 척입니다. 보어 ø16~ø50의 표준형과 스트로크를 늘린 CKWL 롱 스트로크형이 있고 반복 정밀도는 ±0.01 mm입니다.
| 보어 사이즈 | ø16, ø20, ø25, ø32, ø40, ø50 (CKWL: ø16~ø40) |
| 구동 방식 | 복동 |
| 작동 유체 | 압축 공기 |
| 최고 사용 압력 | 0.7 MPa |
| 최저 사용 압력 | 0.2 MPa (ø16~ø25) / 0.1 MPa (ø32 이상) |
| 사용 주위 온도 | -10~60 °C (동결 없을 것) |
| 포트 사이즈 | M3 (ø16) / M5 |
| 작동 스트로크 | 4~12 mm (CKW) / 10~20 mm (CKWL) |
| 반복 정밀도 | ±0.01 mm |
| 질량 | 0.08~0.65 kg (CKW) / 0.13~0.66 kg (CKWL) |
| 급유 | 불필요 |
