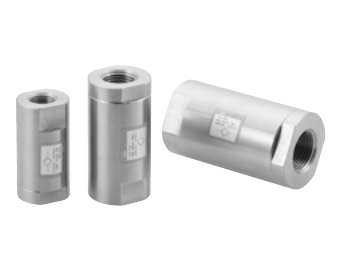

CKD CCH Check Valve (for Liquids)
CCH는 냉각수와 물 등 비부식성 액체용 체크 밸브입니다. 스프링과 주 밸브체가 유로 밖에 있어 이물질이 걸리거나 막히는 문제가 적습니다. 포트는 Rc3/8, Rc1/2, Rc3/4이며 최고 사용 압력은 7.0 MPa입니다.
| 작동 유체 | 냉각수 / 물 / 스테인리스강·크롬 도금·FKM에 영향을 주지 않는 비부식성 액체 |
| 유체 점도 | 500 mm²/s 이하 |
| 최고 사용 압력 | 7.0 MPa |
| 내압 | 14.0 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C |
| 개방압 | 6 kPa (참고값: 5 mL/min (공기) 유량이 흐르는 압력) |
| 시트 누설 | 1.0 cm³/min 이하 (수압) |
| 포트 사이즈 | CCH-10: Rc3/8 | CCH-15: Rc1/2 | CCH-20: Rc3/4 |
| Cv | CCH-10: 3.6 | CCH-15: 6.9 | CCH-20: 11.0 |
| 무게 | CCH-10: 0.27 kg | CCH-15: 0.44 kg | CCH-20: 0.88 kg |
| 나사 종류 | Rc / G / NPT |
| 몸체 재질 | 스테인리스강 (SUS303) |
| O링 재질 | FKM |
| 설치 방향 | 제한 없음 |
