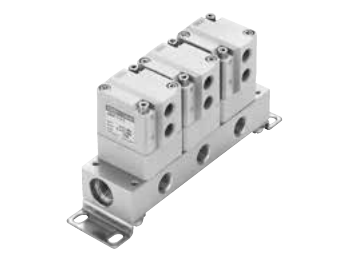

CKD GNAD/GNADV Diaphragm Cylinder Manifold Valve (Rc1/4, Rc3/8)
GNAD는 NAD 다이어프램 실린더 밸브를 서브플레이트에 모은 매니폴드형입니다. 2~10스테이션으로 구성하고 공통 공급과 개별 공급 중에서 고릅니다. 공기·불활성 가스·물·비부식성 액체용 일반형과 저진공용 GNADV가 있고, 실링은 EPM 고무입니다.
| 작동 유체 | 공기, 불활성 가스, 물, 비부식성·비흡수성 액체 (GNAD), 저진공 (GNADV) |
| 동작 방식 | NC, NO, 복동 (GNAD1 / GNAD2 / GNAD3) |
| 스테이션 수 | 2~10 스테이션 |
| 공기 공급 방식 | 공통 공급 (포트 C 가압, 포트 A 진공 펌프 쪽) / 개별 공급 (포트 A 가압, 포트 C 진공 펌프 쪽) |
| 유체 점도 | 500 mm²/s 이하 |
| 사용 압력 | 0~0.5 MPa (2차 압력 0.4 MPa 이하), GNADV 1.3×10²~5×10⁵ Pa (abs) (2차 압력 4×10⁵ Pa (abs) 이하) |
| 내압 | 1.0 MPa (수압) |
| 유체 온도 | -10~50 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 시트 누설 | 0.12 cm³/min 이하 (공기압), GNADV 1.33×10⁻³ Pa·m³/s He 이하 |
| 포트 사이즈 | Rc1/4, Rc3/8 |
| 오리피스 크기 | 7 mm |
| Cv | 0.7 |
| 서브플레이트 / 몸체 / 실링 | 스테인리스강 / 스테인리스강 / EPM 고무, 스테인리스강 / 폴리프로필렌 / EPM 고무, 알루미늄 / 폴리프로필렌 / EPM 고무 |
| 파일럿 압력 | 0.4~0.5 MPa |
| 파일럿 포트 사이즈 | Rc1/8 |
| 설치 방향 | 제한 없음 |
