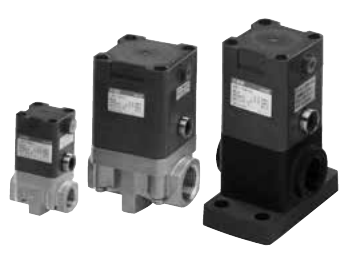

CKD LAD Diaphragm Cylinder Valve (Single Unit, Rc3/8 to Rc1)
LAD는 파일럿 공기로 여닫는 다이어프램 방식 밸브입니다. NC, NO, 복동 3가지 동작이 있고 순수, 물, 공기, 질소 가스를 다룹니다. 포트는 Rc3/8, Rc1/2, Rc3/4, Rc1이며 몸체는 PPS 또는 스테인리스강 주조(SCS13), 다이어프램은 PTFE 또는 EPDM으로 고릅니다.
| 작동 유체 (PTFE 다이어프램) | 물, 순수, 공기, 질소 가스, 비부식성·비흡수성 유체 |
| 작동 유체 (EPDM 다이어프램) | 물, 공기, 질소 가스, 비부식성·비흡수성 유체 |
| 동작 방식 | NC, NO, 복동 (LAD1 / LAD2 / LAD3) |
| 유체 온도 | PTFE: 5~90 °C (스테인리스 몸체 5~100 °C), EPDM: 0~60 °C (동결 없을 것) |
| 사용 압력 (A→B) | PTFE: 0~0.3 MPa, EPDM: 0~0.5 MPa (Rc3/4·Rc1은 0.4 MPa) |
| 내압 | PTFE: 0.9 MPa, EPDM: 1.5 MPa (Rc3/4·Rc1은 1.2 MPa) (수압) |
| 배압 | 0~0.1 MPa |
| 시트 누설 | PTFE: 0 (수압), 1 cm³/min 이하 (공기압) / EPDM: 0 (수압), 0.12 cm³/min 이하 (공기압) |
| 사용 주위 온도 | 0~60 °C |
| 파일럿 압력 | 0.3~0.5 MPa (복동 0.3~0.4 MPa) |
| 파일럿 포트 사이즈 | Rc1/8 |
| 모델별 사양 | LAD*-10A: Rc3/8, 오리피스 8 mm, Cv 1.7, 30 cycle/min 이하, 0.15 kg (PPS) / 0.3 kg (SCS13) | LAD*-15A: Rc1/2, 12 mm, Cv 3.3, 20 cycle/min 이하, 0.28 / 0.6 kg | LAD*-20A: Rc3/4, 20 mm, Cv 8.5, 20 cycle/min 이하, 0.55 / 1.1 kg | LAD*-25A: Rc1, 20 mm, Cv 8.5, 20 cycle/min 이하, 0.60 / 1.2 kg |
| 몸체 / 다이어프램 조합 | PPS / EPDM, PPS / PTFE, SCS13 / EPDM, SCS13 / PTFE |
| 설치 방향 | 제한 없음 |
