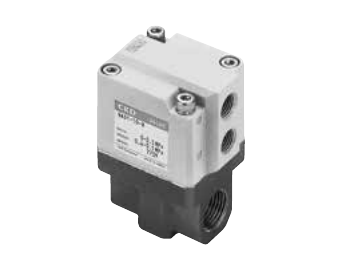

CKD NAD/NADV Diaphragm Cylinder Valve (Single Unit, Rc3/8)
NAD는 파일럿 공기로 여닫는 소형 다이어프램 밸브입니다. NC, NO, 복동 3가지 동작이 있고, 공기·불활성 가스·물·비부식성 액체용 일반형과 저진공(공기·물)용 NADV가 있습니다. 포트는 Rc3/8이며 몸체는 스테인리스강 주조, 실링은 에틸렌 프로필렌 고무입니다.
| 작동 유체 | 공기, 불활성 가스, 물, 비부식성·비흡수성 액체 (NAD), 저진공 공기·물 (NADV) |
| 동작 방식 | NC, NO, 복동 (NAD1 / NAD2 / NAD3) |
| 유체 점도 | 500 mm²/s 이하 |
| 사용 압력 | 0~0.5 MPa (2차 압력 0.4 MPa 이하), NADV 1.3×10²~5×10⁵ Pa (abs) (2차 압력 4×10⁵ Pa (abs) 이하) |
| 내압 | 1.0 MPa (수압) |
| 유체 온도 | -10~50 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 시트 누설 | 0.12 cm³/min 이하 (공기압), NADV 1.33×10⁻³ Pa·m³/s He 이하 |
| 포트 사이즈 | Rc3/8 |
| 오리피스 크기 | 7 mm |
| Cv | 1.1 |
| 몸체 / 실링 재질 | 스테인리스강 주조(SCS13) / 에틸렌 프로필렌 고무 |
| 파일럿 유체 | 공기 |
| 파일럿 압력 | 0.4~0.5 MPa |
| 파일럿 포트 사이즈 | Rc1/8 |
| 무게 | 0.32 kg |
| 설치 방향 | 제한 없음 |
