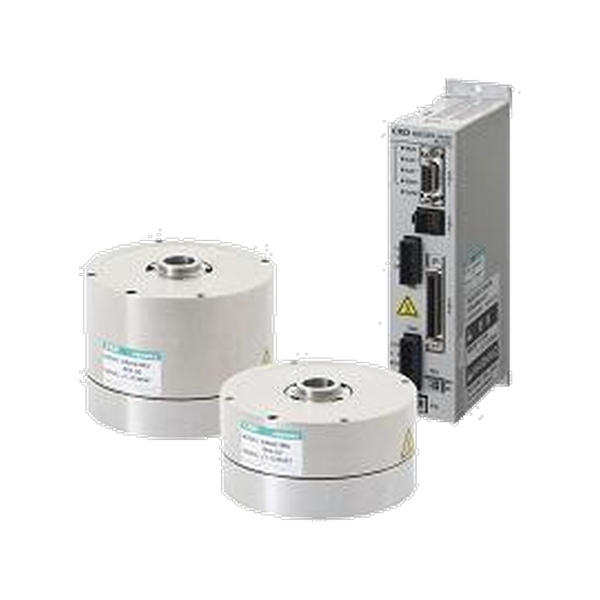

CKD ABSODEX AX Direct Drive Actuator
ABSODEX AX6000M은 지름 80 mm의 다이렉트 드라이브 액추에이터입니다. 최대 토크 1.2 N·m(AX6001M)와 3.0 N·m(AX6003M) 두 기종이 있고 MU 드라이버와 함께 씁니다.
| 모델 | AX6001M / AX6003M |
| 최대 출력 토크 | 1.2 / 3.0 N·m |
| 연속 출력 토크 | 0.4 / 1.0 N·m |
| 최고 회전 속도 | 240 rpm (연속 회전 시 80 rpm 이하) |
| 허용 축 하중 | 600 N |
| 허용 모멘트 하중 | 5 N·m |
| 분할 정밀도 | ±90 sec |
| 반복 정밀도 | ±10 sec |
| 분해능 | 540672 P/rev |
| 사용 주위 온도 | 0~40 °C |
| 사용 주위 습도 | 20~85% RH (결로 없을 것) |
| 무게 | 1.2 / 1.8 kg (마운팅 베이스 부착 시 1.4 / 2.0 kg) |
| 보호 등급 | IP20 |
| 대응 드라이버 | MU 드라이버 |
