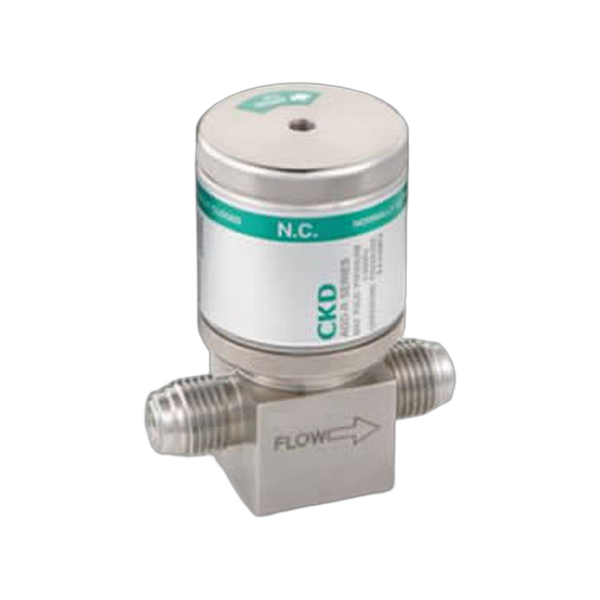

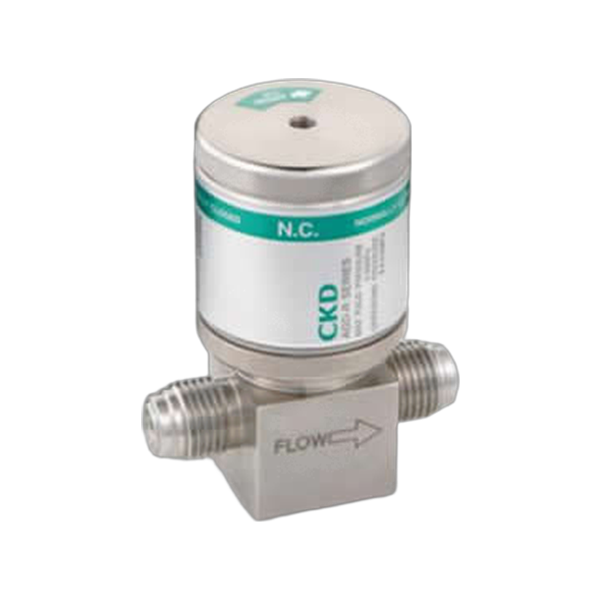

CKD AGD Air Operated Valve for Process Gas
AGD는 메탈 다이어프램을 쓴 프로세스 가스용 에어 오퍼레이티드 밸브입니다. 파일럿 공기로 여닫으며 NC형과 NO형이 있고 1/4"·3/8" JXR 피팅으로 접속합니다.
| 모델 | AGD0□R / AGD1□□R / AGD2□□R |
| 작동 유체 | 불활성 가스 / 프로세스 가스 |
| 사용 압력 | 1.3x10⁻⁶ Pa (abs) ~ 0.99 MPa (G) |
| 유체 온도 | 5~80 °C |
| 사용 주위 온도 | 5~80 °C |
| 시트 누설 | 1.0x10⁻¹⁰ Pa·m³/s (He) 이하 |
| Cv 값 | 0.1 (AGD0) / 0.3 (AGD1) / 0.65 (AGD2) |
| 접속 방식 | 1/4" (AGD0·AGD1), 3/8" (AGD2) JXR 수·암 피팅, 더블 페룰 피팅 (AGD1·AGD2) |
| 구동 방식 | NC형 (상시 닫힘) / NO형 (상시 열림) |
| 조작 압력 | NC 0.4~0.6 MPa, NO 0.4~0.5 MPa |
| 파일럿 포트 | M5 |
| 접액부 재질 | 다이어프램 Ni-Co 합금, 시트 PCTFE, 바디 SS316L |
| 내구성 | 3,000,000회 실적 |
