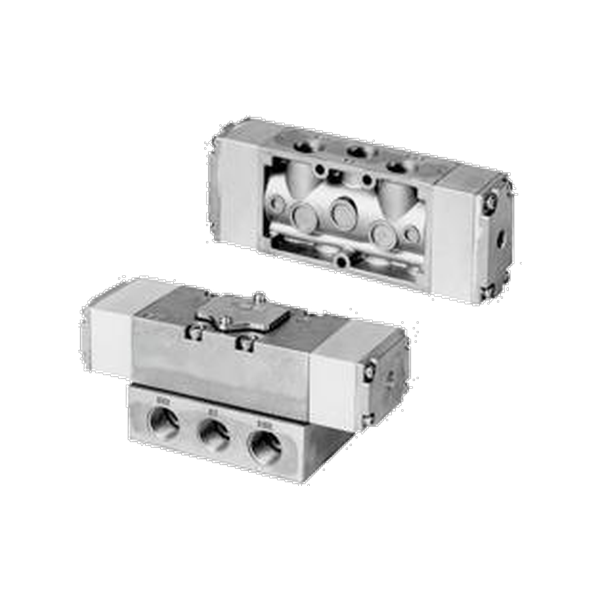

CKD 4F Pilot Operated 5-Port Pneumatic Valve (Master Valve)
4F는 공압 신호로 움직이는 파일럿식 5포트 마스터 밸브이며 단품이나 매니폴드로 씁니다. 크기는 4F0~4F7이고 보어 ø10~ø250 실린더를 구동합니다.
| 밸브 구조 | 파일럿식 소프트 스풀 밸브 |
| 구동 방식 | 공압 파일럿 (파일럿 신호 압력으로 전환) |
| 작동 유체 | 압축 공기 |
| 최고 사용 압력 | 1.0 MPa |
| 주 압력 범위 | 0.15~1.0 MPa (2위치 싱글) / 0~1.0 MPa (2위치 더블·3위치) |
| 사용 주위 온도 | -10~60 °C (동결 없을 것) |
| 유체 온도 | 5~60 °C |
| 급유 | 불필요 |
| 내진동 | 50 m/s² 이하 |
| 내충격 | 300 m/s² 이하 |
| 위치 수 | 2위치 싱글·더블, 3위치 올 포트 블록·A/B/R 접속·P/A/B 접속 |
| 포트 사이즈 | M5·Rp1/8 (4F0) ~ Rc3/4·Rc1 (4F7) |
| 파일럿 포트 | Rc1/8 |
| 적용 실린더 보어 | ø10~ø250 |
