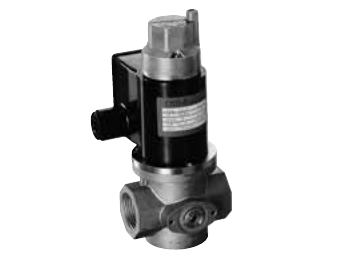

CKD VLA Gas Shut Off Valve (Slow Open, Rp1/2 to Rp2 1/2)
VLA는 저압에서 중압(25 kPa)까지 쓰는 슬로우 오픈 가스 차단 밸브입니다. NC형(통전하면 열림)이며 도시가스, 천연가스, LPG에 씁니다. 열림에 약 10초가 걸려 점화 때 가스 공급이 서서히 늘고, 스타트 가스량을 0~70%로 조정할 수 있습니다. 포트는 Rp1/2에서 Rp2 1/2까지입니다.
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | NC (통전하면 열림), 슬로우 오픈 |
| 사용 압력 | VLA-15: 0~25 kPa / VLA-20~65: 0~20 kPa / VLA-32-D·40-D: 0~5 kPa |
| 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | -15: 6.9 / -20: 14.8 / -25: 18.7 / -32: 30.3 / -40: 34.5 / -50: 70.0 / -65: 112.6 / -32-D: 45.0 / -40-D: 49.0 |
| Cv | -15: 4.6 / -20: 9.9 / -25: 12.5 / -32: 20.4 / -40: 23.2 / -50: 47.1 / -65: 75.8 / -32-D: 30.3 / -40-D: 33.0 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC (+10/-15%), 200 VAC (+10/-15%) (50/60 Hz 공용) |
| 소비 전력 (피상 전력) | VLA-15·20·25: 31 VA / VLA-32·40: 50 VA / VLA-50: 73 VA / VLA-65: 74 VA / VLA-32-D·40-D: 50 VA |
| 사용 주위 온도 | -20~60 °C (동결 없을 것) |
| 열림 시간 / 닫힘 시간 | 약 10초 / 1.0초 이하 |
| 사용 빈도 | 1 cycle/min 이하 |
| 유량 조정 / 스타트 가스 조정 | 20~100% (VLA-32-D·40-D는 해당 없음) / 0~70% |
| 재통전 간격 | 5.0초 이상 |
| 설치 방향 | 코일을 위로 한 수직 방향 또는 코일이 수평인 수평 방향 |
| 접속 / 포트 사이즈 | 나사 결합 (Rp) / -15: Rp1/2, -20: Rp3/4, -25: Rp1, -32: Rp1 1/4, -40: Rp1 1/2, -50: Rp2, -65: Rp2 1/2, -32-D: Rp1 1/4, -40-D: Rp1 1/2 |
| 무게 | -15: 1.9 kg / -20: 2.7 / -25: 2.6 / -32: 4.2 / -40: 4.1 / -50: 8.9 / -65: 15.2 / -32-D: 4.0 / -40-D: 4.0 kg |
| 내압 | 0.1 MPa |
| 보호 등급 | IPX4 |
