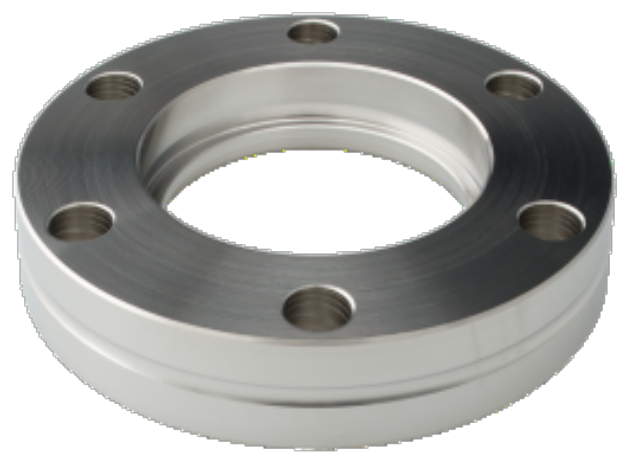

INFICON CF Welding Flange, Stainless Steel 316LN (DN 16-250, Fixed)
INFICON CF 용접 플랜지(스테인리스강 316LN, 고정형)는 초고진공 배관에 CF 접속부를 만드는 부품입니다. DN 16부터 DN 250까지 일곱 가지 크기가 있고, 1×10⁻¹² mbar까지의 초고진공과 400 °C까지의 베이크아웃에 맞게 설계했습니다.
| 접속 규격 | CF (DN 16 / DN 40 / DN 63 / DN 100 / DN 160 / DN 200 / DN 250) |
| 제작 규격 | ISO 3669 및 TS/ISO 3669-2 규격에 따라 제작 |
| 재질 | 스테인리스강 316LN (1.4429) |
| 사용 압력 범위 | 1×10⁻¹² mbar까지의 초고진공 용도로 설계 |
| 베이크아웃 온도 | 400 °C까지 |
| 플랜지 두께 (mm) | DN 16: 7.5 / DN 40: 13 / DN 63: 17.5 / DN 100: 20 / DN 160: 22 / DN 200: 24.5 / DN 250: 24.5 |
| 품번 | DN 16: 213-121 / DN 40: 213-122 / DN 63: 213-123 / DN 100: 213-124 / DN 160: 213-125 / DN 200: 213-126 / DN 250: 213-127 |
| 환경 규제 | RoHS 지침 2011/65/EU 적합 |
