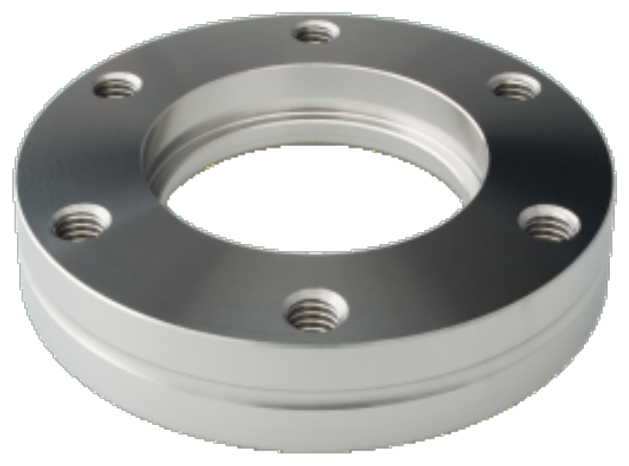

INFICON CF Welding Flange with Tapped Holes, Stainless Steel 304L (DN 16-100)
INFICON CF 나사 구멍형 용접 플랜지(스테인리스강 304L)는 볼트 구멍에 나사를 낸 CF 접속 플랜지입니다. DN 16, 40, 63, 100 네 가지 크기가 있고, 1×10⁻¹² mbar까지의 초고진공과 400 °C까지의 베이크아웃에 맞게 설계했습니다.
| 접속 규격 | CF (DN 16 / DN 40 / DN 63 / DN 100) |
| 제작 규격 | ISO 3669 및 TS/ISO 3669-2 규격에 따라 제작 |
| 재질 | 스테인리스강 304L (1.4306) |
| 사용 압력 범위 | 1×10⁻¹² mbar까지의 초고진공 용도로 설계 |
| 베이크아웃 온도 | 400 °C까지 |
| 플랜지 두께 (mm) | DN 16: 7.5 / DN 40: 13 / DN 63: 17.5 / DN 100: 20 |
| 나사 구멍 | DN 16: 6 x M4 / DN 40: 6 x M6 / DN 63: 8 x M8 / DN 100: 16 x M8 |
| 품번 | DN 16: 213-031 / DN 40: 213-032 / DN 63: 213-033 / DN 100: 213-034 |
| 환경 규제 | RoHS 지침 2011/65/EU 적합 |
