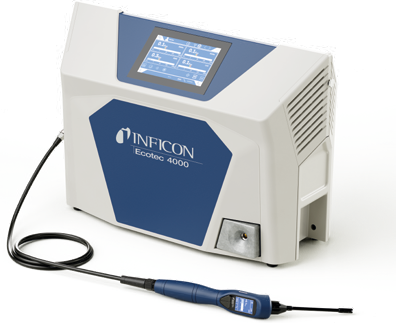

INFICON Ecotec 4000 Multi-Gas Leak Detector
Ecotec 4000은 냉동·공조와 자동차 양산 라인의 최종 검사에 쓰는 다중 가스 스니퍼 누설 검출기입니다. 최대 4종 냉매를 동시에 찾고, R600a 누설을 0.05 g/a까지 검출합니다. 정밀·최적·고속 세 가지 유량 모드를 지원하며 로봇 연동도 가능합니다.
| 측정 방식 | 다중 가스(멀티 가스) 스니퍼 누설 검출. 최대 4종 냉매 동시 검출, 100종 이상 가스·냉매 라이브러리(확장 가능) |
| 최소 검출 누설률 (R600a) | Precision 모드 0.05 g/a (0.002 oz/yr) / Optimum 모드 0.2 g/a (0.007 oz/yr) / High Speed 모드 2.0 g/a (0.07 oz/yr) |
| 최소 검출 누설률 (헬륨) | Precision 모드 1×10⁻⁶ mbar l/s / Optimum 모드 2×10⁻⁶ mbar l/s / High Speed 모드 2×10⁻⁵ mbar l/s |
| 측정 범위 | 0.05-999.99 g/a (0.002-99.999 oz/yr) |
| 센서 응답 시간 | 0.1 s |
| 스니퍼 라인 포함 센서 시간 | 3 m: 0.3 s / 5 m: 0.6 s / 10 m: 1.4 s / 15 m: 2.6 s |
| 동시 검출 가능 가스 수 | 최대 4 |
| 누설률 단위 | g/a, oz/yr, mbar·l/s, Pa m³/s, ppm, atm cc/s, Torr·l/s, sft³/year |
| 준비 시간 | 2분 미만 |
| 모세관 통과 가스 유량 | Precision 모드 130-170 sccm / Optimum 모드 280-350 sccm / High Speed 모드 2200-3000 sccm |
| 치수 (폭 × 높이 × 깊이) | 615 × 420 × 270 mm (24.2 × 16.5 × 10.6 in) |
| 무게 | 26.5 kg (58.4 lb.) |
| 허용 주위 온도 (작동 중) | 10-45 °C (50-113 °F) |
| 전원 | 100-240 V ±10 %, 50/60 Hz |
| 표시·조작 | 7인치 컬러 터치스크린, 선택 사양으로 HDMI 외부 표시창 연결. iGuide 사용자 안내(시험 프로토콜 최대 10개 사전 설정) |
| 인터페이스 | Ethernet, HDMI, USB. BM1000(필드버스)·IO1000(아날로그·디지털 입출력, RS232) 모듈 지원 |
| 교정·기능 시험 | 내장 EcoCheck 기준 누설로 간편한 자동 기능 시험과 교정 |
| 스니퍼 라인(선택) | SL4000 BC(배경 제거 기능) 3 m / 5 m / 10 m / 15 m, SL4000 3 m / 5 m / 10 m / 15 m, 로봇용 SL4000 3 m / 5 m / 10 m / 15 m |
