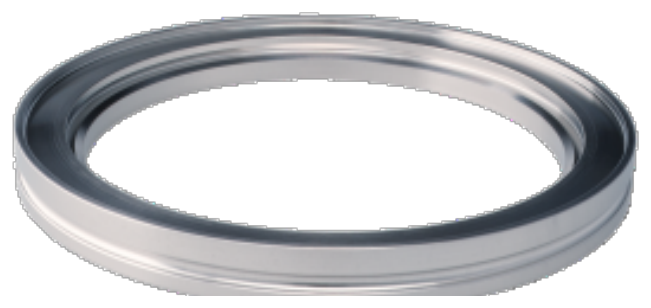

INFICON ISO-K Welding Flange, Stainless Steel (DN 63-320)
INFICON ISO-K 용접 플랜지(스테인리스강 304)는 고진공·진공 배관의 대구경 ISO-K 접속부를 만드는 부품입니다. DN 63부터 DN 320까지 일곱 가지 크기가 있고, 누설률 1×10⁻⁹ mbar·l/s 미만으로 설계·시험합니다.
| 접속 규격 | ISO-K (DN 63 / 80 / 100 / 160 / 200 / 250 / 320) |
| 제작 규격 | ISO 1609, DIN 28404, Pneurop 6606 |
| 재질 | 스테인리스강 304 |
| 누설률 | 1×10⁻⁹ mbar·l/s 미만으로 설계·시험 |
| 플랜지 바깥지름 (mm) | DN 63: 95 / DN 80: 110 / DN 100: 130 / DN 160: 180 / DN 200: 240 / DN 250: 290 / DN 320: 370 |
| 용접 파이프 바깥지름 (mm) | DN 63: 76.1 / DN 80: 88.9 / DN 100: 108 / DN 160: 159 / DN 200: 219.1 / DN 250: 267 / DN 320: 324 |
| 용접 파이프 안지름 (mm) | DN 63: 71.5 / DN 80: 84.9 / DN 100: 102 / DN 160: 155 / DN 200: 213.1 / DN 250: 261 / DN 320: 318 |
| 플랜지 두께 (mm) | DN 63~250: 12 / DN 320: 17 |
| 품번 | DN 63: 212-031 / DN 80: 212-078 / DN 100: 212-032 / DN 160: 212-033 / DN 200: 212-034 / DN 250: 212-035 / DN 320: 212-036 |
| 환경 규제 | RoHS 지침 2011/65/EU 적합 |
