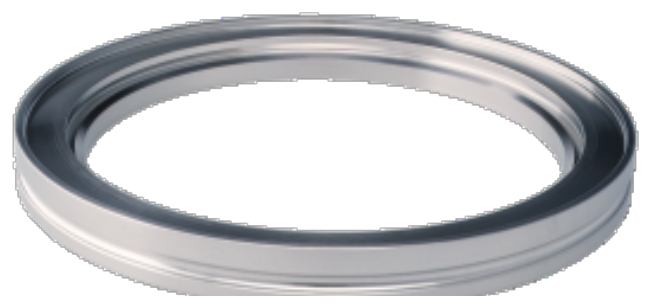

INFICON ISO-K Welding Flange, Steel A570 (DN 160, 250)
INFICON ISO-K 용접 플랜지(강재 A570)는 고진공·진공 배관의 대구경 ISO-K 접속부를 만드는 부품입니다. DN 160과 DN 250 두 가지 크기가 있고, 누설률 1×10⁻⁹ mbar·l/s 미만으로 설계·시험합니다.
| 접속 규격 | ISO-K (DN 160 / 250) |
| 제작 규격 | ISO 1609, DIN 28404, Pneurop 6606 |
| 재질 | 강재 A570 |
| 누설률 | 1×10⁻⁹ mbar·l/s 미만으로 설계·시험 |
| 플랜지 바깥지름 (mm) | DN 160: 180 / DN 250: 290 |
| 용접 파이프 바깥지름 (mm) | DN 160: 159 / DN 250: 267 |
| 용접 파이프 안지름 (mm) | DN 160: 153.2 / DN 250: 261 |
| 플랜지 두께 (mm) | DN 160·250: 12 |
| 품번 | DN 160: 212-023 / DN 250: 212-025 |
| 환경 규제 | RoHS 지침 2011/65/EU 적합 |
