[리뷰] C사 물류센터 밸브 누설 문제 해결기

​

안녕하세요, 밸브파크입니다.

오늘은 울산에 있는 C사 물류센터 식품 냉동 저장 라인에서 있었던

밸브 누설 문제 사례에 대해 소개해드리겠습니다.

'밸브를 닫았는데도 물이 새요!'

이런 상황, 한번 쯤 겪어보셨다면 꼭 끝까지 읽어보세요.

문제 원인부터 해결 방법까지 자세히 알려드릴게요.

​

​

👨‍🔧📖

​

어디서, 어떤 문제가 있었을까요?

​

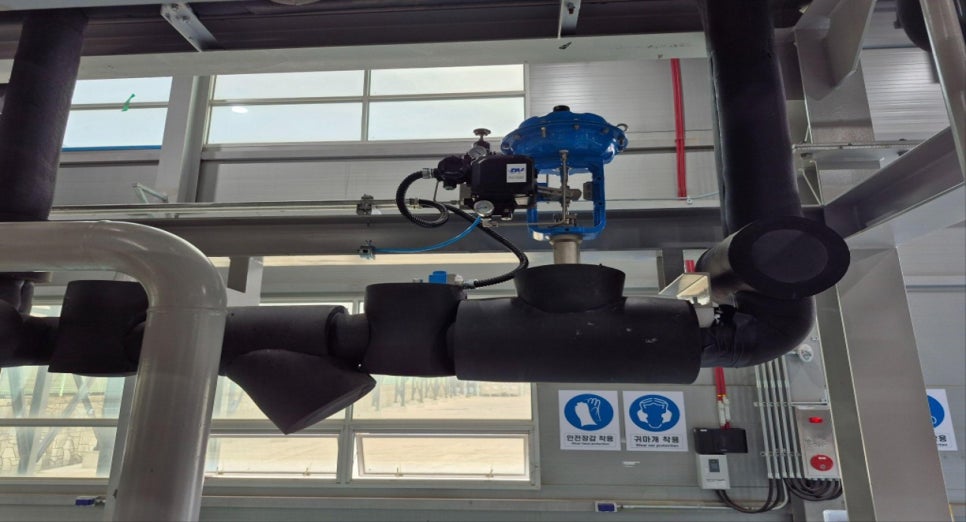

장소: 울산 C사 물류센터

설비: 식품 냉동 저장 라인

제품: Control Valve

증상: 밸브 Close 상태에서도 허용치를 초과하는 유체 누설 발생.

​

​

사용한 제품은 Control Valve (300#, CF8) 2인치였고, 3개 중 1개에서 누설 현상이 발견됐습니다.

​

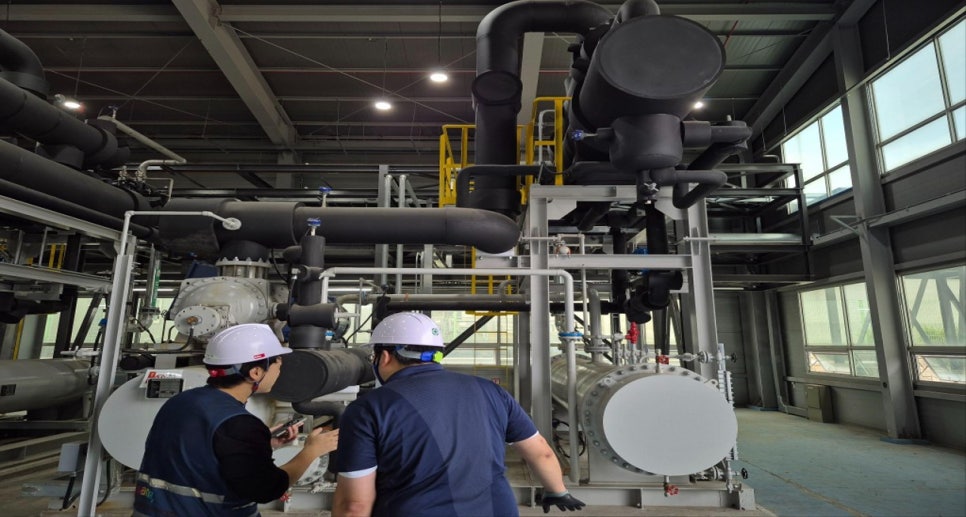

현장에서의 상황

현장 점검을 해보니 밸브가 완전히 닫히지 않았던 것이 문제의 핵심이었어요.

​

Q. 왜 그랬을까요?

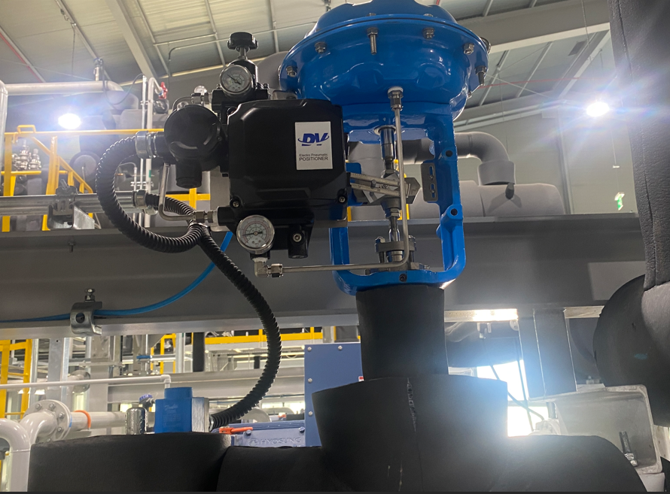

A. 바로 밸브 옆에 붙어 있는 포지셔너(Positioner) 때문이었어요.

​

이 포지셔너는 밸브의 열림 정도를 조절해주는 장치인데요

​

0% = 완전히 닫힘

50% = 반쯤 열림

100% = 완전히 열림

이런 식으로 조절됩니다.

​

현장 점검 결과, 밸브 자체의 구조적 결함이 아닌,

밸브 포지셔너(Positioner)의 설정 이상으로 인해 밸브가 완전히 닫히지 않는 현상이 확인되었습니다.

​

​

​

원인 분석

정확한 Zero Setting 오차의 발생 원인은 명확하지 않으나, 아래와 같은 가능성이 확인되었습니다.

​

✓ 밸브 설치 및 운반 중 충격에 의한 positioner Setting 틀어짐 발생

✓ 운전 중 진동으로 인한 setting 틀어짐 발생

​

시사점

밸브 설치 후 언제든지 Zero 및 Span 값이 틀어질 수 있음을 인지해야 하며,

설치 완료 후 반드시 Zero 및 Span 재교정 필수.

주기적 positioner Calibration 수행을 해야 합니다.

​

​

​

​

현장에서의 신속한 조치

해당 밸브는 다음과 같은 절차로 문제를 해결하였습니다.

​

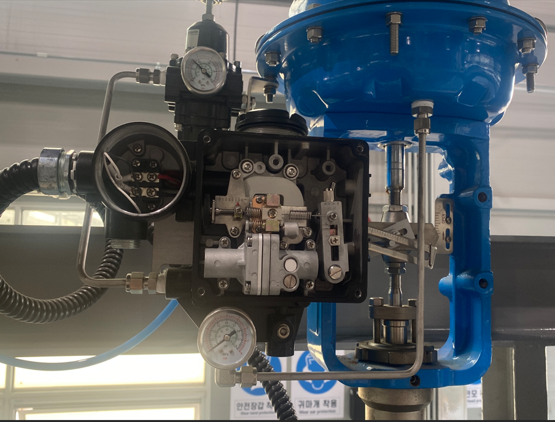

1. 현장에서 포지셔너 Zero Setting 재조정

2. 테스트 결과, 유체 누설 현상 완전 소멸 확인

​

✔ 조치 후 재가동 시 모든 밸브 동작 정상 확인완료

​

​

예방 조치 및 유지보수 계획

같은 문제가 다시 생기지 않도록 몇 가지 방안을 권장 드렸습니다.

​

1. 포지셔너 세팅 시, Zero/Span Calibration 및 Stroke Test 수행

2. 포지셔너와 액추에이터 간 정렬 상태 점검

3. 설치 후 일정 주기로 Calibration 작업 절차(SOP) 마련 권고

​

​

​

.

.

👨‍🔧🔍

​

사례를 마무리 하며

​

해당 누설 이슈는 밸브 포지셔너의 Zero Setting 오차로 인한 닫힘 불량이 원인이었으며,

재설정을 통해 문제는 즉시 해결되었습니다.

​

향후 유사한 문제 방지를 위해서는,

밸브 설치 후 반드시 Zero/Span 보정 (Calibration) 및 Stroke Test를 수행하고,

포지셔너와 액추에이터 간의 정렬 상태를 점검해야 합니다.

또한, 설치 표준 작업 절차(SOP)를 수립하고 작업자 교육을 강화하며,

주기적인 보정 주기(예: 6개월~1년)를 운영하는 것이 중요합니다.

결론적으로, 설치 및 운전 단계에서의 정밀한 보정과 정기 점검의 체계화가

포지셔너 세팅값 틀어짐을 예방하는 가장 확실한 방법 입니다.

​

​

이번 사례가 유사한 밸브 운용 환경에서 참고가 되셨길 바랍니다.

정확한 설정과 사전 예방이 작은 누설 하나까지도 막을 수 있다는 점,

다시 한 번 강조드립니다.

앞으로도 현장 중심의 기술 정보와 문제 해결 사례를 지속적으로 공유드리겠습니다.

기술 문의 또는 관련 피드백은 언제든 환영합니다.

감사합니다.

​

​

​

.

.

.

​

​

🏃‍♂️💨
