안녕하세요 밸브파크 입니다.

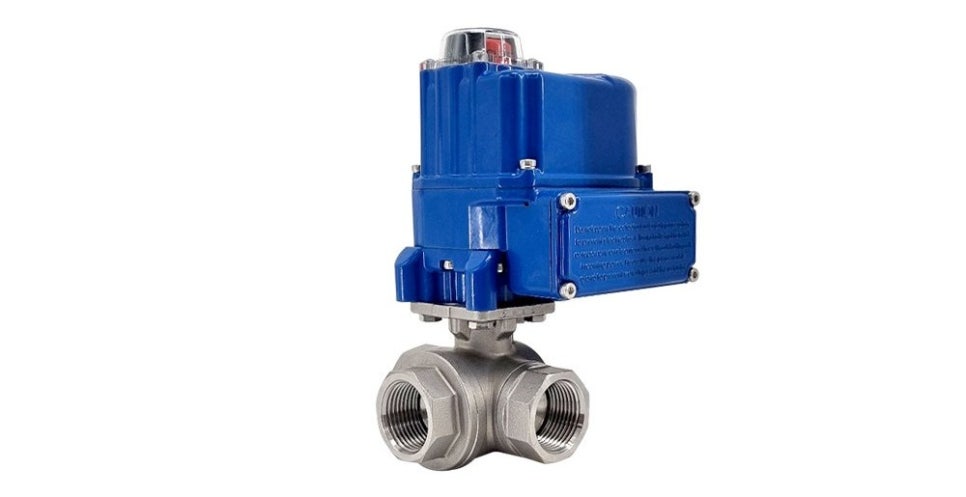

산업 현장에서 유체의 흐름을 제어할 때 자주 사용되는 부품 중 하나가 바로 3-Way 밸브(3방향 밸브)입니다.
이름 그대로 일반적인 밸브처럼 단순히 유체를 열고 닫는 역할만 하는 것이 아니라
3개의 포트를 이용해 유체가 어느 방향으로 흐를 것인지 선택하거나 변경하는 역할을 합니다.
그런데 3-Way 밸브를 처음 접하면 한 가지 헷갈리는 부분이 있습니다.
같은 3-Way 밸브인데 T-Port와 L-Port는 무엇이 다른 걸까?
겉으로 보기에는 비슷해 보여도 밸브 내부에 들어 있는 볼(Ball)의 유로 모양에 따라 실제 작동 방식은 크게 달라집니다.
이번 기술솔루션에서는 3-Way 볼 밸브의 기본적인 구조부터
T-Port와 L-Port가 실제로 어떻게 유체의 흐름을 바꾸는지 초보자도 쉽게 이해할 수 있도록 설명해 보겠습니다.
3-Way 밸브는 말 그대로 3개의 포트를 이용해 유체의 흐름을 제어하는 밸브입니다.
일반적인 2-Way 밸브가 유체의 흐름을 단순이 열거나 닫는 역할을 한다면
3-Way 밸브는 여기에 한 방향이 더 추가됩니다.
예를 들 밸브에 다음과 같이 3개의 포트가 있다고 생각해 보겠습니다.
· 왼쪽 포트
· 오른쪽 포트
· 아래쪽 포트
밸브 내부의 볼을 회전시키면 이 3개의 포트 중 어떤 곳과 어떤 곳을 연결할 것인지 바꿀 수 있습니다.
3-Way 밸브는 단순한 ON/OFF 밸브라기보다는
"유체가 어느 길로 지나갈 것인지 선택해 주는 장치"
라고 생각하면 이해하기 쉽습니다.
3-Way 볼 밸브를 이해할 때 외형보다 더 중요한 것 이 있습니다.
바로 밸브 내부에서 회전하는 볼(Ball)입니다.
이 볼에는 유체가 통과할 수 있도록 구멍이 만들어져 있는데
이 구멍의 형태가 T자형인지 L자형인지에 따라 밸브의 작동 방식이 결정됩니다.
T-Port ➜ T자 형태의 유로
L-Port ➜ L자(ㄱ자) 형태의 유로
T-Port는 밸브 내부의 유로가 T자 형태로 구성된 방식입니다.
밸브의 볼이 회전하면서 서로 다른 포트가 연결될 수 있고 이를 통해 유체의 흐름을 변경하거나 분배 할 수 있습니다.

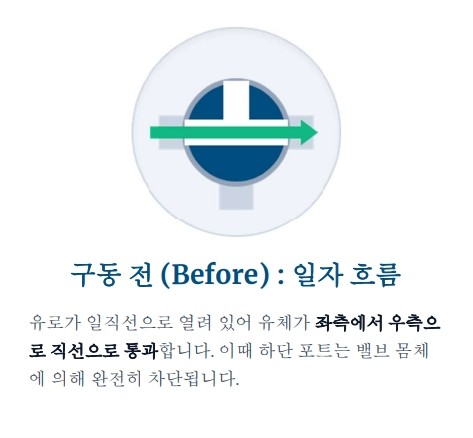

T-Port 구동 전 : 유체가 직선으로 흐릅니다
밸브가 작동하기 전에는 내부 유로가 일직선으로 연결되어 있습니다.
따라서 유체는 왼쪽 포트 → 오른쪽 포트 방향으로 직선으로 통과합니다.
이때 아래쪽 포트는 차단되어 있습니다.
쉽게 생각하면 일반적인 직선형 배관처럼 왼쪽 → 오른쪽 으로 유체가 그대로 지나가는 상태 입니다.

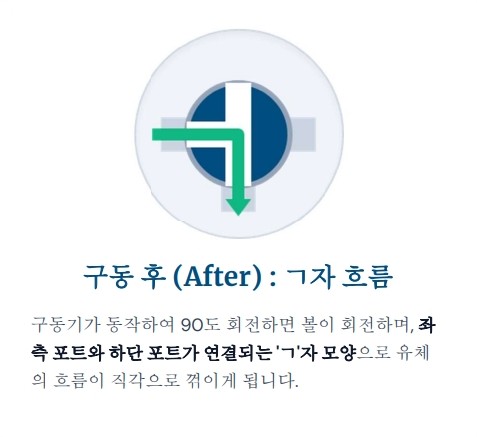

T-Port 구동 후 : 유체의 방향이 90도 바뀝니다
밸브의 구동기가 작동한다고 가정해 보겠습니다.
구동기에 의해 내부의 볼이 90도 회전하면 볼 내부의 유로도 함께 방향을 바꾸게 됩니다.
그 결과 이번에는 왼쪽 포트 ↔ 아래쪽 포트 가 연결 됩니다.
따라서 유체는 직선으로 통과하지 않고 90도 꺾여 아래쪽으로 흐르게 됩니다.
구동 전
왼쪽 → 오른쪽
구동 후
왼쪽 → 아래쪽
L-Port는 내부 유로가 L자 또는 ㄱ자 형태로 만들어져 있습니다.
T-Port와 달리 L-Port는 기본적으로 유체가 흐르는 방향을 다른 쪽으로 전환하는 용도로 이해하면 쉽습니다.

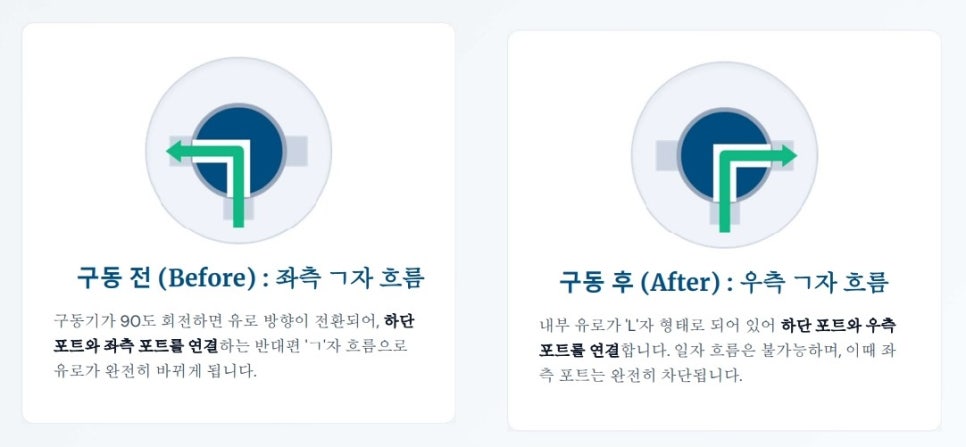

L-Port 구동 전 : 아래쪽에서 왼쪽으로 흐릅니다
L-Port가 한쪽 위치에 있을 때는 하단 포트 ↔ 왼쪽 포트가 연결됩니다.
따라서 유체는 아래쪽 → 왼쪽 방향으로 흐를 수 있습니다.
이때 오른쪽 포트는 차단됩니다.
세 개의 포트가 모두 연결되는 것이 아니라 L자 형태로 두 개의 포트만 연결되는 구조입니다.
L-Port 구동 후 : 흐름이 반대쪽으로 전환됩니다
구동기가 작동해 볼이 90도 회전하면 내부 유로의 방향도 바뀝니다.
이번에는 하단 포트 ↔ 오른쪽 포트가 연결됩니다.
따라서 기존의 아래쪽 → 왼쪽 흐름이 아래쪽 → 오른쪽 으로 바뀌게 됩니다.
중요한 것은 L-Port에서는 직선으로 세 포트를 연결하는 것이 아니라
한쪽 방향의 흐름을 반대쪽으로 선택해 주는 방식이라는 점입니다
| 구분 | T-Port | L-Port |
|---|---|---|
| 내부 유로 | T자형 | L자형(ㄱ자형) |
| 주요 목적 | 유로 변경 및 분배 | 유로 방향 전환 |
| 구동 전 | 직선 흐름 가능 | ㄱ자 흐름 |
| 구동 후 | 90° 방향 전환 | 반대 방향으로 전환 |
| 핵심 특징 | 흐름을 변경·분배 | 흐름의 방향을 선택 |
| 쉽게 표현하면 | 분배형 | 방향전환형 |
현장에서 3-Way 밸브를 선정하거나 교체한다면 다음과 같은 순서로 확인하는 것이 좋습니다.
1. 포트가 몇 개인가?
➜ 3-Way 밸브인지 확인
2. 내부 유로 형태는 무엇안가?
➜ T-Port / L-Port 확인
3. 구동 전 연결 상태는 어떤가?
➜ 기본 위치의 유로 확인
4. 구동 후 연결 상태는 어떻게 바뀌는가?
➜ 실제 전환 방향 확인
5. 설비의 요구 유로와 일치하는가?
➜ 최종적으로 시스템 조건과 비교
※ 이 과정을 거치면 단순히 제품의 외형이나 모델명만 보고 밸브를 선택하는 실수를 줄일 수 있습니다.
이번 글을 통해 3-Way 밸브 작동 원리에 대해 조금 더 쉽게 이해하셨길 바랍니다.
앞으로도 기술적으로는 정확하지만 처음 접하는 분들도 쉽게 이해할 수 있도록
다양한 밸브와 유체 제어 솔루션의 작동 원리를 하나씩 풀어보겠습니다.
