HTC HV 게이트밸브 (GVB-SS-M / GA1B112)

안녕하세요. 밸브파크 입니다.

오늘은 배관 시스템에서 매우 중요한 역할을 하는 게이트 밸브(Gate Valve)에 대해 알아보겠습니다.

산업 현장이나 건물 설비, 상수도 배관 등 다양한 곳에서 사용되는 밸브 중 하나인데요.

어떤 특징과 장점이 있는지 쉽게 소개해드리겠습니다.

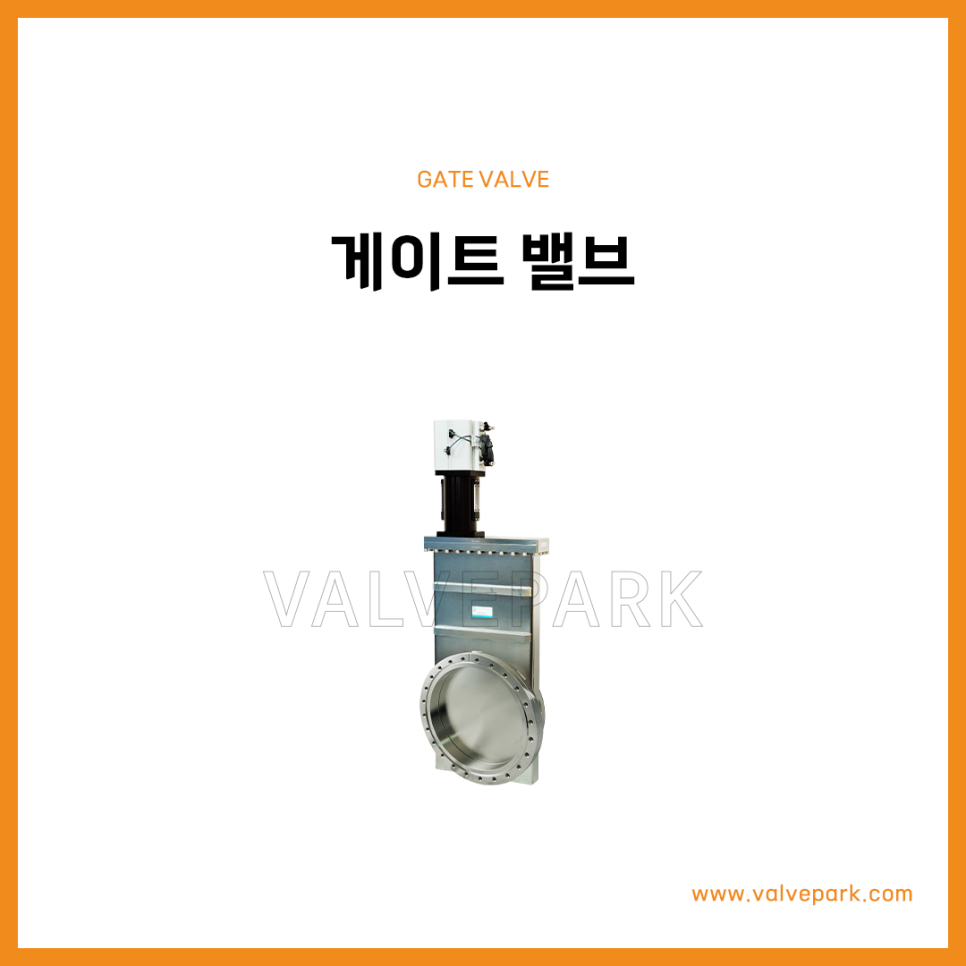

게이트 밸브(Gate Valve)란?

게이트 밸브는 유체의 흐름을 완전히 열거나 완전히 차단하는 데 사용되는 밸브 입니다.

이름 그대로 내부에 게이트(문) 형태의 디스크가 있어 위아로 움직이며 유체의 흐름을 제어합니다.

핸들을 돌리면 게이트가 위로 올라가면서 배관이 열리고, 반대로 내려가면 유체 흐름이 차단되는 구조 입니다.

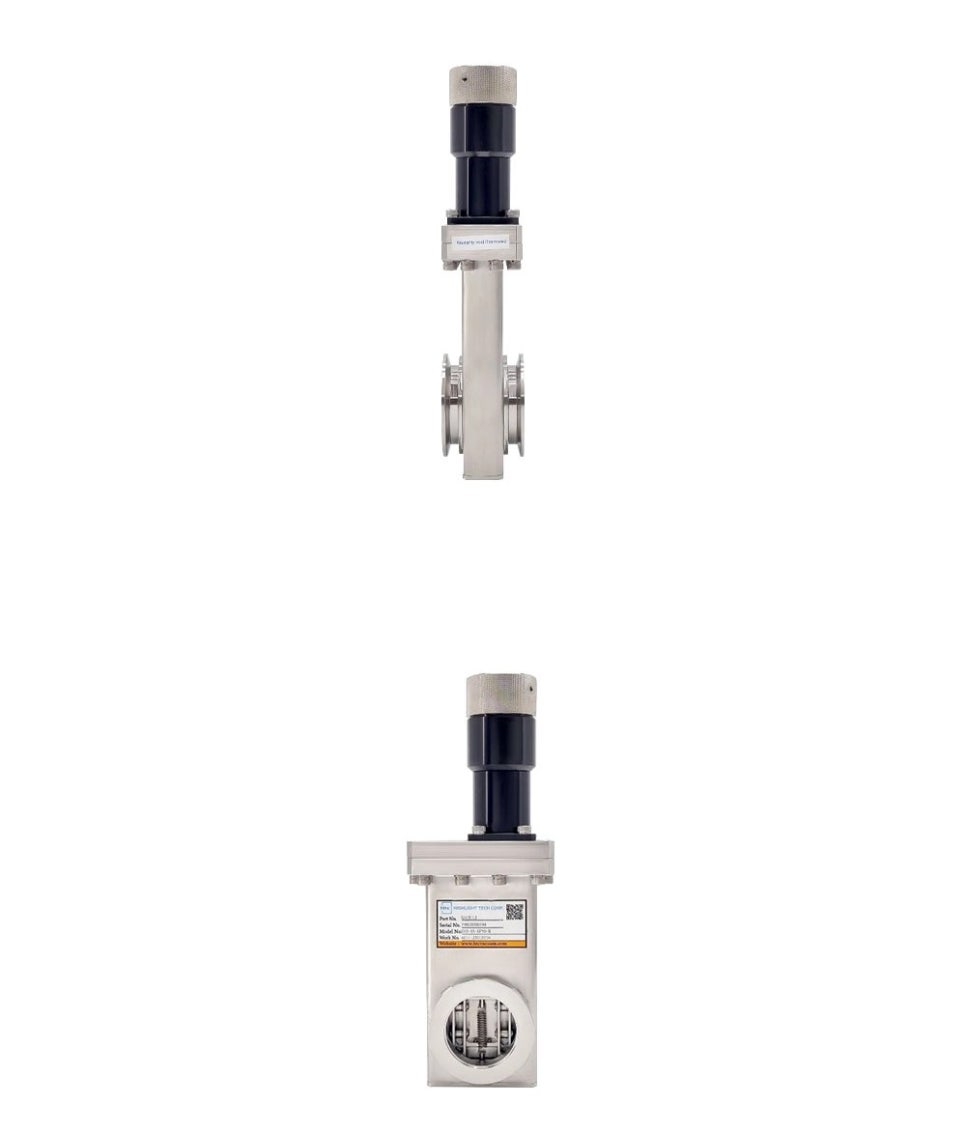

HTC의 HV Gate Valve GVB-SS-M 시리즈는

고진공 환경에서 사용 가능한 소형 게이트 밸브로 설계되었습니다.

특히 간단히 수동 조작 방식을 통해 안정적으로 진공 라인을 차단하거나 연결 할 수 있습니다.

또한 컴팩트한 구조로 제작되어 장비 내부 공간 활용성이 높은 것이 특징입니다.

1. 실린더 타입 DC 미들 개폐 구조

해당 제품은 실린더 타입 DC 미들 구조를 적용하여 부드럽고 안정적인 밸브 개폐가 가능합니다.

진공 시스템에서 필요한 정확한 차단 기능을 수행할 수 있습니다.

2. 긴 수명과 내구성

HTC 게이트 밸브는 내구성이 높은 소재와 구조를 적용하여

장기간 사용 시에도 안정적인 성능을 유지합니다.

또한 반복적인 개폐 작업에서도 마모가 적어 유지보수 부담이 낮습니다.

3. 설계 및 제작 지원

제품은 맞춤형 설계 및 제작 지원이 가능하여

장비 환경에 맞는 사양으로 적용할 수 있습니다.

진공 장비 제작 업체나 연구 장비 제조사에서도 유연하게 적용할 수 있는 장점이 있습니다.

4. 간단한 조작 방식

해당 모델은 완전 회전식 핸들 방식으로 작동합니다.

사용자가 직접 조작할 수 있어 설치와 운영이 간단하며 유지 관리도 용이 합니다.

HTC GVB-SS-M 시리즈는 밀봉 성능을 높이기 위한 Soft Seal 구조를 사용합니다.

주요 밀봉 구성은 다음과 같습니다.

• Gate Seal : FKM (Viton)

• Bonnet Seal : FKM (Viton)

FKM (Viton) 재질은 진공 장비에서 많이 사용되는 내열성과 내화학성이 우수한 소재로

진공 상태에서도 안정적인 밀봉 성능을 제공합니다.

HTC HV 게이트 밸브는 NW40 ~ NW250 사이즈까지 제공되며

각 모델에 따라 포트 크기 및 전체 길이가 다르게 설계됩니다.

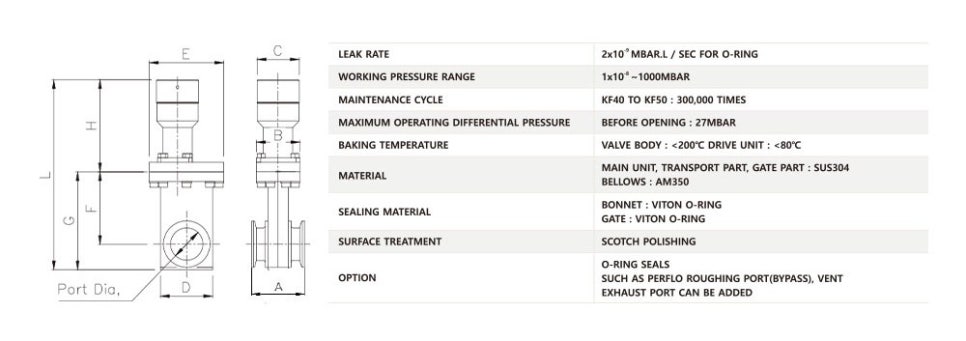

NW	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
40	GAB-SS-KF40-M	50	52	51	63	90	88	119	113	232	38
50	GAB-SS-KF50-M	59	56	51	81	104	123	167	129	296	50
63	GABB-SS-ISO63-M	53	68	70	107	128	158	207	160	367	63.7
100	GABB-SS-ISO100-M	53.6	68	70	146	170	222	297	160	457	102
160	GABB-SS-ISO160-M	67	68	78	204	220	306.5	407	183	590	153
200	GABB-SS-ISO200-M	67	70	78	245	267	383	507	224	731	200
250	GABB-SA-ISO250-M	80	75	99	321	340	500	650	340.5	900.5	255
