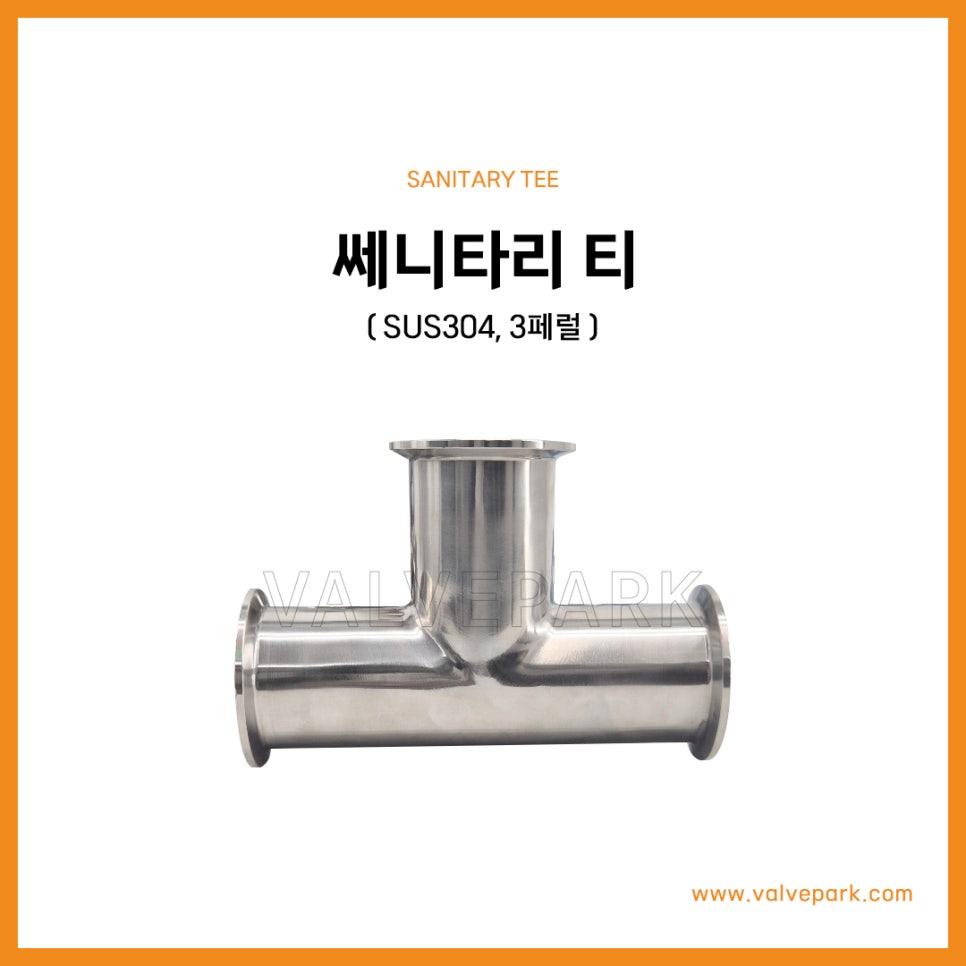

쎄니타리 티 (SUS304, 3페럴)

안녕하세요. 밸브파크 입니다.

위생적인 배관 시스템에서는 배관을 하나의 방향으로만 연결하는 것이 아니라

필요한 지점에서 유체의 흐름을 나누거나 여러 배관을 연결해야 합니다.

이때 사용하는 대표적인 피팅이 바로 쎄니타리 티 (Sanitary Tee)입니다.

위생 배관을 3방향으로 연결하는 피팅 용접 없이 클램프와 가스켓을 이용해 연결하기 때문에

설치와 분해가 간편하고 세척이나 점검이 필요한 위생 배관에 적합합니다.

🔎 쎄니타리 티란?

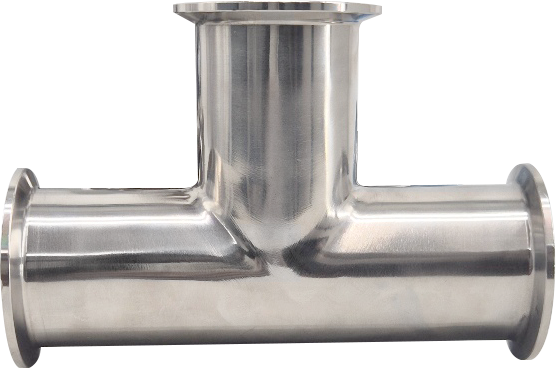

쎄니타리 티는 이름 처럼 T자 형태로 제작된 위생용 배관 피팅입니다.

하나의 배관을 두 방향으로 나누거나, 두 개의 배관을 하나의 라인으로 연결하는 등

배관의 분기와 합류가 필요한 곳에 배관의 물질이나 유체가 지나가는 길을

두 방향으로 나누거나 여러 방향의 배관을 연결할 때 사용합니다.

일반적인 배관용 티와 달리 식품, 제약, 바이오 등

위생 관리가 중요한 공정에 사용할 수 있도록 제작되는 것이 특징입니다.

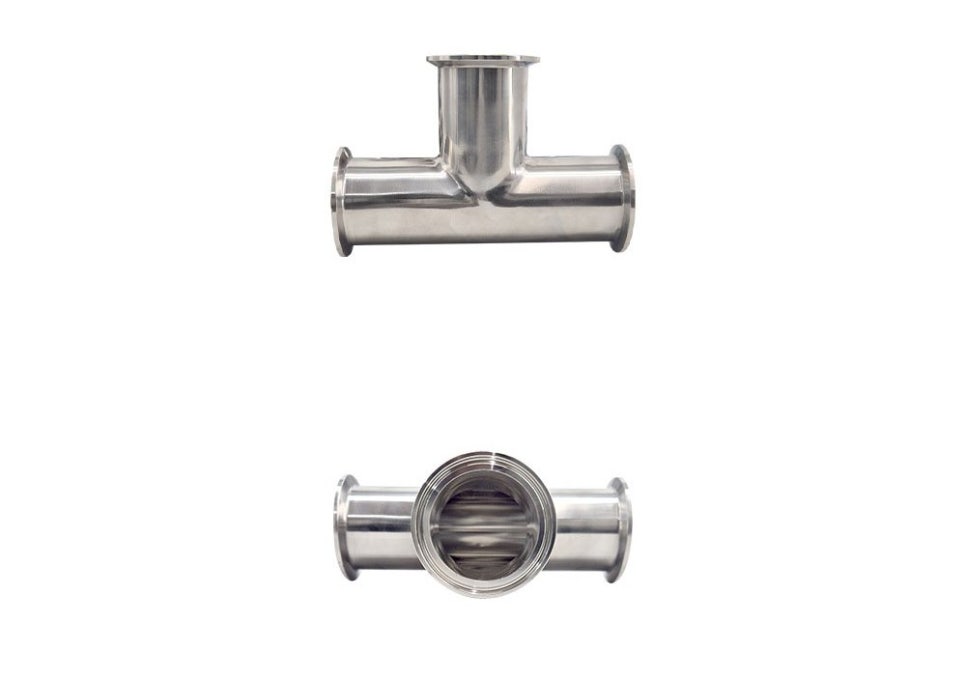

쎄니타리 티는 3페럴 구조로 되어 있어 T자형 세 포트 모두에

트라이 클램프를 연결 할 수 있습니다.

처음 접하시는 분들에게는 3페럴이라는 말이 조금 어려울 수 있습니다.

쉽게 설명해드리자면 배관을 연결할 수 있는 입구 3곳에 페럴이 각각 가공되어 있는 구조입니다.

각 연결부에 가스켓을 넣고 클램프로 조여주면 배관과 연결할 수 있습니다.

따라서 세 방향 모두 분리와 조립이 가능한 착탈식 연결로 구성할 수 있습니다.

연결구조

쎄니타리 티 → 가스켓 → 배관 → 클램프 체결

이와 같은 방식으로 연결하기 때문에 용접 작업 없이 배관을 조립하거나 분리할 수 있습니다.

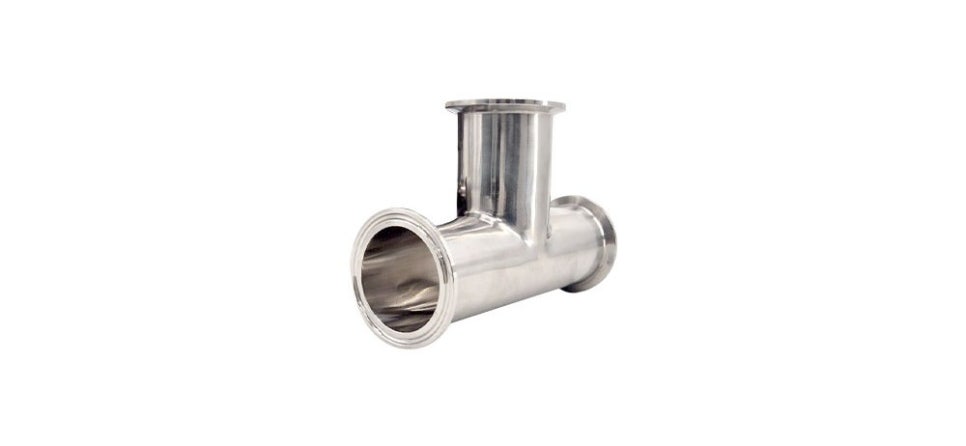

쎄니타리 티 제품은 SUS304 스테인리스강 정밀 주조로 제작됩니다.

SUS304는 스테인리스강의 대표적인 재질 중 하나로 일반적인 위생 배관 환경에서 사용하기에

적합한 내식성과 내구성을 갖추고 있습니다.

또한 위생 배관에 적합하도록 내부 표면을 폴리싱 처리하여 배관 내부를 위생적으로 관리할 수 있도록 제작 됩니다.

※ 공정 조건에 따라 SUS316L 재질이나 전해연마 등의 별도 사양을 검토할 수 있습니다.

쎄니타리 티를 선택할 때는 착탈이 필요한지를 확인하는 것이 중요합니다.

분해와 조립이 자주 필요한 배관에는 ➜ 3페럴 티

고정된 배관 구성이 필요한 곳에는 ➜ 용접형 티

쎄니타리 티는 연결되는 포트의 크기에 따라 이퀄 티와 리듀싱 티로 구분할 수 있습니다.

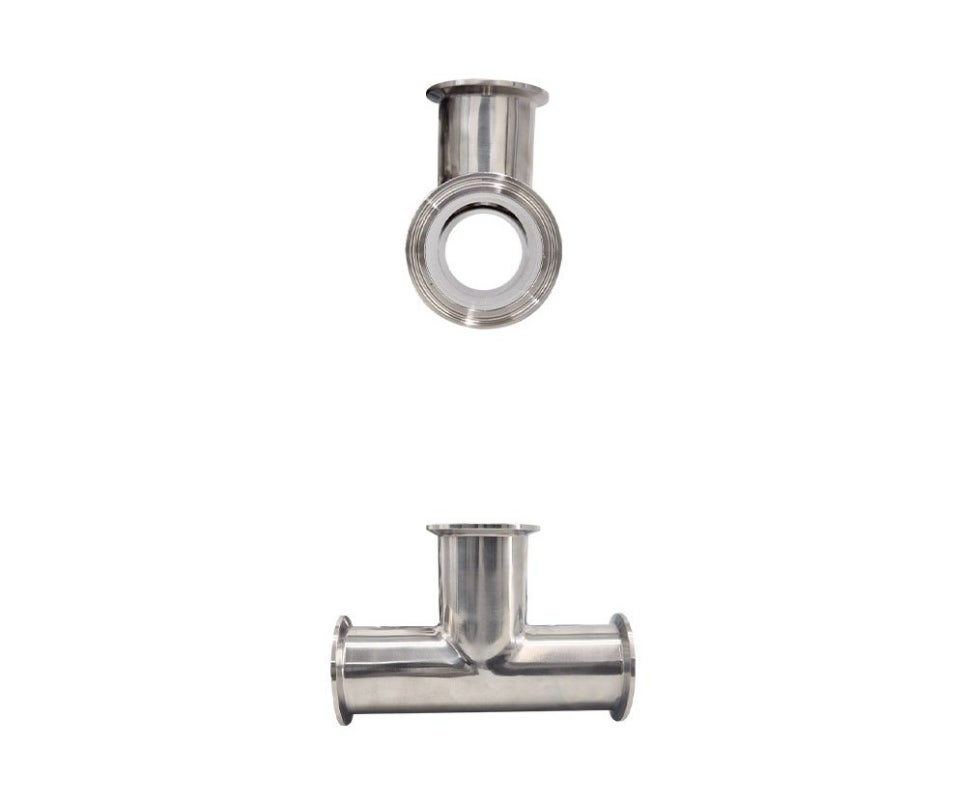

이퀄 티는 세 개의 연결부 직경이 동일한 형태입니다.

반면 리듀싱 티는 세 연결부 중 하나의 직경이 다르게 제작되어 크기가 다른 배관을 연결할 떄 사용합니다.

오늘 소개하는 3페럴 티는 이퀄 티 형식으로 세포트가 동일한 규격으로 구성됩니다.
