진공 공압 앵글밸브 (SUS304, 싱글액팅, 벨로우즈씰)

​

안녕하세요, 밸브파크 입니다.

오늘은 진공 공압 앵글밸브 (SUS304, 싱글액팅, 벨로우즈씰)에 대해

처음 접하시는 분들도 쉽게 이해할 수 있도록 풀어서 소개해드리겠습니다.

​

​

진공 공압 앵글 밸브란?

​

쉽게 말하면!

진공 상태에서 공기의 흐름을 자동으로 열고 닫아주는 밸브 입니다.

​

진공(Vacuum): 내부 공기를 최대한 제거한 상태

공압(Pneumatic): 압축 공기로 작동

앵글(Angle): 배관이 90도로 꺾이는 구조

​

➜ 진공 환경 + 자동 작동 + 90도 배관 구조

이 3가지가 합쳐진 제품입니다.

​

​

​

어떻게 작동하나요?

싱글액팅 방식으로 작동합니다.

​

공압이 들어오면 → 밸브 열림

공압이 끊기면 → 스프링 힘으로 자동 닫힘

​

이걸 Fail-safe 기능이라고 합니다.

(문제 생기면 자동으로 안전한 상태로 돌아가는 기능)

​

​

​

주요 특징

콤팩트 설계

➜ 좁은 공간에도 설치 가능

​

CLEAN & OIL FREE

➜ 내부 유분 제거로 오염 최소화

​

100% 헬륨 리크 테스트

➜ 출고 전 전수 검사로 기밀성 보장

​

폭넓은 사이즈

➜ NW16 ~ NW160까지 대응

​

고기밀 벨로우즈 씰 구조

➜ 높은 내구성과 밀폐성 확보

​

​

​

​

벨로우즈 씰이 중요한 이유

이 제품의 핵심 포인트입니다.

내부에 금속 주름관(벨로우즈) 구조 적용

외부 공기가 절대 들어오지 않도록 완전 밀봉

그래서

✔ 고진공 유지 가능

✔ 가스 누설 방지

✔ 오염차단

특히 반도체처럼 민감한 공정에서는 필수입니다.

​

​

구조 및 디테일

​

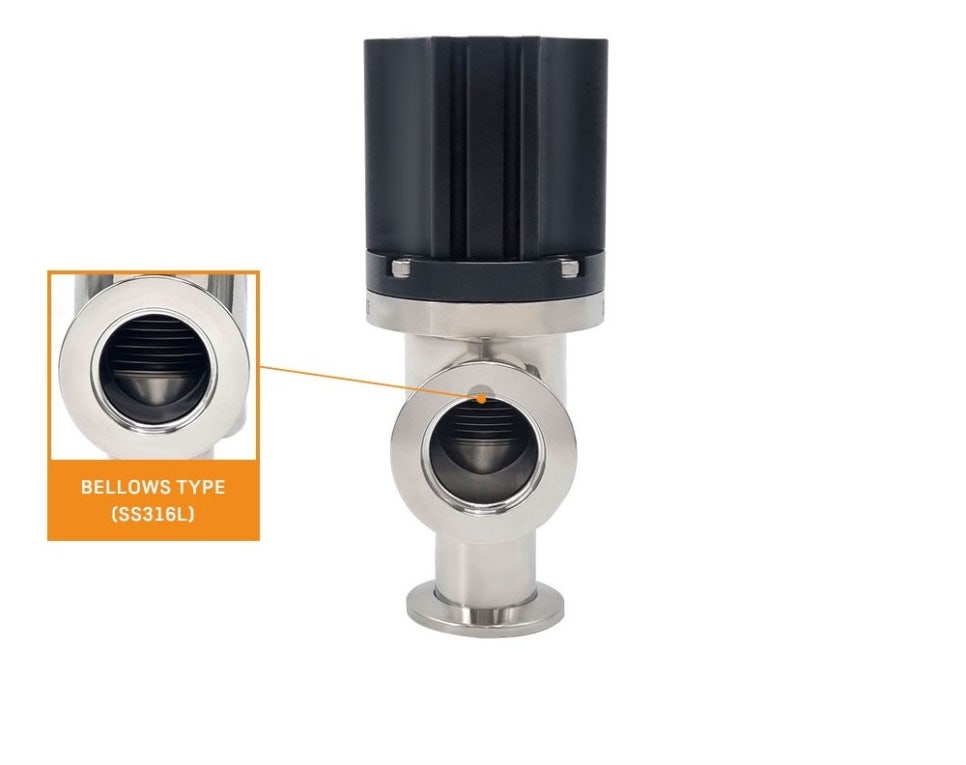

내부 Bellows는 SS316L 사용

➜ 내식성 뛰어나고 고순도 환경에 적합

직결식 + 콤팩트 구조

➜ 설치 공간 효율 극대화

정밀 주조 바디

➜ 압력·온도 변화에도 안정적

​

​

​

제품 사양 (SPECIFICATIONS)
