쎄니타리 90도 숏엘보 (SUS304, 2페럴)

안녕하세요. 밸브파크 입니다.

위생 배관을 구성하다 보면 직선으로 연결하기 어려운 구간이 생기기 마련인데요.

이럴 때 배관의 방향을 90도 전환해주는 피팅이 바로 엘보입니다.

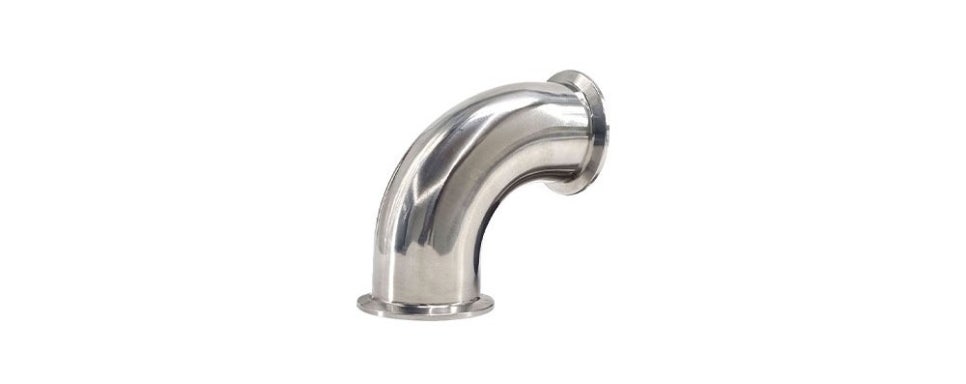

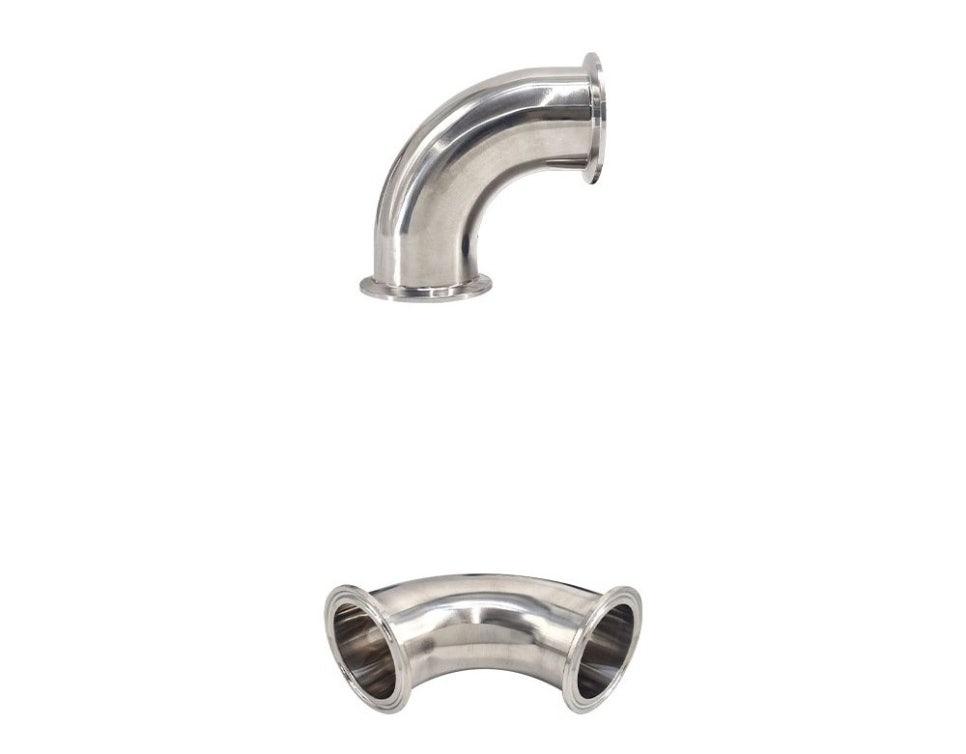

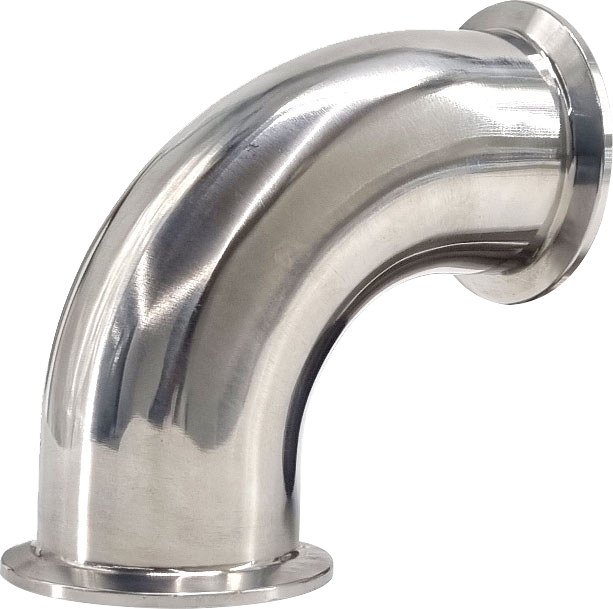

그중에서도 오늘 소개하는 제품은 양쪽 끝에 페룰이 가공된 2페럴 타입의 숏엘보로

트라이 클램프를 이용해 간편하게 연결하고 필요할 때 쉽게 분해할 수 있다는 장점이 있습니다.

식·음료부터 제약, 바이오, 화학, 2차전지 등 다양한 산업의 위생 배관 및 공정 배관에 활용할 수 있습니다.

오늘은 쎄니타리 90도 숏엘보(SUS304, 2페럴)에 대해 쉽게 설명해드릴게요.

쎄니타리 90도 숏엘보란?

먼저 제품 이름을 하나씩 살펴보겠습니다.

쎄니타리(Sanitary)는 식품이나 의약품처럼 위생 관리가 중요한 공정에서 사용할 수 있도록 설계된 배관 부품을 의미합니다.

90도 엘보는 말 그대로 배관의 흐름 방향을 90도로 바꿔주는 피팅입니다.

그리고 숏(Short)타입은 일반적인 롱 타입 엘보보다 곡률 반경이 짧은 제품을 말합니다.

위생 배관의 방향을 90도로 바꾸면서 설치 공간까지 절약할 수 있는 배관용 피팅

특히 양쪽 끝이 모두 페룰로 되어 있는 2페럴 구조이기 때문에 양쪽 모두 트라이 클램프 방식으로 연결할 수 있습니다.

SUS304 스테인리스 소재를 사용한 정밀 주조 제품으로 일반적인 식품·음료 및 위생 배관 환경에서 사용할 수 있도록 제작됩니다.

또한 위생 배관에 적합한 표면 마감을 적용하여 청결 관리가 중요한 설비에도 활용할 수 있습니다.

※ 실제 제품의 사이즈 표면도 및 세부 사양은 적용 규격에 따라 달라질 수 있으므로 구매 전 확인을 권장드립니다.

쎄니타리 피팅을 처음 접하시는 분들이라면 1페럴과 2페럴의 차이가 조금 어렵게 느껴질 수 있습니다.

간단하게 생각하면 됩니다.

2페럴 제품은 양쪽 모두 트라이 클램프 방식으로 연결할 수 있는 구조입니다.

트라이 클램프는 볼트나 나사산을 이용해 복잡하게 체결하는 방식이 아니라 페룰과 가스켓을 맞춘 후 클램프로 고정하는 방식입니다.

따라서 배관을 분해해야 하는 상황에서도 비교적 빠르고 편리하게 작업할 수 있습니다.

예를 들어 정기적인 세척이나 점검 부품 교체가 필요한 배관이라면 착탈이 편리한 2페럴 구조가 상당히 유용합니다.

1페럴 → 한쪽은 페룰 반대쪽은 용접 배관 등에 연결

2페럴 → 양쪽 모두 트라이 클램프 연결 가능

2페럴의 장점 → 양쪽 모두 분해 및 조립이 필요한 배관에 적합

※ 모두 분해가 필요한 구간이라면 2페럴 타입을 선택하는 것이 일반적입니다.

배관 설비를 설계하다 보면 생각보다 공간이 부족한 경우가 많습니다.

특히 탱크 주변이나 스키드 장비처럼 여러 배관과 밸브 펌프 등이 밀집된 곳에서는

피팅 하나의 크기도 전체 레이아웃에 영향을 줄 수 있습니다.

이럴 때 숏 타입 엘보가 유용합니다.

숏엘보는 롱 타입에 비해 곡률 반경이 작기 때문에 배관 방향을 전환하면서 설치 공간을 줄일 수 있습니다.

✔ 협소한 배관 공간

✔ 콤팩트한 스키드 설비

✔ 탱크 및 장비 주변 배관

✔ 배관이 밀집된 설비

✔ 착탈식 배관이 필요한 구간

다만 무조건 숏 타입이 좋은 것은 아닙니다.

공간보다 배관 내부의 유체 흐름과 세정 효율이 중요한 경우에는 롱 타입 엘보를 함께 검토하는 것이 좋습니다.

숏 타입과 롱 타입, 어떤 제품을 선택해야 할까요?

두 제품의 차이를 간단하게 표로 정리해보겠습니다.
