HORA Desuperheater 납품실적｜국내 SK 발전소에 4종 디슈퍼히터 공급

HORA Desuperheater, 국내 SK 발전소에 납품

고온·고압 증기 온도 제어의 핵심, 밸브파크가 공급합니다

발전소와 산업 플랜트에서 증기 온도 제어는 설비의 안정적인 운전과 효율을 좌우하는 중요한 요소입니다.

특히 고온 고압의 과열증기를 사용하는 시스템에서는

증기의 온도를 운전 조건에 맞게 정밀하게 낮춰주는 장치가 필요합니다.

밸브파크가 실제 국내 SK 계열 발전소에 납품한 HORA Desuperheater(디슈퍼히터)를 소개해 드리겠습니다.

※ 보안 및 고객사 요청에 따라 구체적인 납품 발전소명과 프로젝트 정보는 공개하지 않습니다.

Desuperheater란 무엇일까요?

Desuperheater(디슈퍼히터)는 과열증기(Superheated Steam)에

냉각수를 미세하게 분사하여 증기의 온도를 원하는 수준으로 낮춰주는 장치입니다.

쉽게 설명해 드리자면 아래의 원리로 작동합니다.

고온 과열증기 + 냉각수 → 미세한 물방울 분사 및 혼합 → 냉각수 증발 → 증기 온도 감소

냉각수가 증기 속에서 충분히 미립화되고 균일하게 혼합되어야 원하는 온도까지 안정적으로 낮출 수 있기 때문에

단순히 물을 분사하는 장치라고 생각해서는 안 됩니다.

실제 플랜트에서는 증기 온도 압력 유량 냉각수 조건 설치 공간 부하 변동 등을 종합적으로 고려하여

적합한 Desuperheater 타입을 선정하고 설계하는 것이 중요합니다.

HORA 역시 발전 및 산업 플랜트를 대상으로 다양한 Desuperheater 솔루션을 제공하고 있으며

제품에 따라 최대 600℃ 수준의 증기 온도와 높은 압력 조건에 대응할 수 있도록 설계되어 있습니다.

HORA Desuperheater 어떤 제품이 있을까요?

HORA는 현장의 운전 조건과 요구 성능에 맞춰 다양한 방식의 Desuperheater를 제공합니다.

이번 납품에는 다음과 같은 4가지 타입의 HORA Desuperheater 제품이 포함되었습니다.

1. Injection Lance

Injection Lance는 증기 배관 내부로 들어가 냉각수를 분사하는 방식입니다.

배관 내부의 증기 흐름에 냉각수를 주입하여 증기와 혼합시키고 냉각수가 증발하면서 증기의 온도를 낮추는 구조입니다.

증기 배관 안으로 들어가 냉각수를 분사하는 주입 장치

라고 기억해주시면 됩니다.

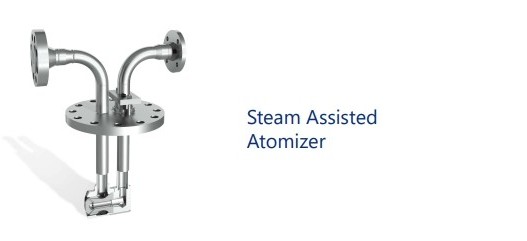

2. Steam Assisted Atomizer

Steam Assisted Atomizer는 보조 증기를 이용해 냉각수를 더욱 미세하게 분무하는 방식입니다.

냉각수를 작은 물방울 형태로 만들어 고온의 증기와 빠르게 혼합되도록 함으로써 효율적인 냉각과 온도 제어가 가능하도록 설계됩니다.

냉각수가 증기와 얼마나 균일하게 혼합되고 빠르게 증발하느냐가 Desuperheater 성능에 중요한 요소이기 때문에

이러한 Atomizing 기술 역시 중요한 역할을 합니다.

3. Venturi Desuperheater

Venturi Desuperheater는 Venturi 구조를 활용해 증기의 흐름과 냉각수의 혼합을 효과적으로 만들어주는 방식입니다.

증기 유로의 구조적인 특성을 이용하여 냉각수가 증기와 효과적으로 혼합되도록 설계하는 것이 특징입니다.

특히 증기와 냉각수의 혼합 및 증발 과정이 중요한 현장에서 활용되는 Desuperheater 방식 중 하나입니다.

4. Multiple Nozzle Desuperheater

Multiple Nozzle Desuperheater는 이름 그대로 여러 개의 노즐을 이용해 냉각수를 분사하는 방식입니다.

하나의 노즐에 냉각수를 집중시키는 것이 아니라 여러 노즐을 통해 냉각수를 분산시켜 증기와 보다 균일하게 혼합될 수 있도록 설계합니다.

대유량 증기나 정밀한 온도 제어가 필요한 플랜트 환경에서는 이러한 다중 노즐 방식이 활용될 수 있습니다.

4가지 Desuperheater 무엇이 다를까요?

제품 타입	주요 특징
Injection Lance	배관 내부에 냉각수를 직접 주입하여 증기 온도를 제어
Steam Assisted Atomizer	보조 증기를 활용해 냉각수를 미세하게 분무하여 증기와 효과적으로 혼합
Venturi Desuperheater	Venturi 구조를 활용하여 증기와 냉각수의 혼합 및 냉각 효율을 향상
Multiple Nozzle Desuperheater	다수의 노즐을 통해 냉각수를 균일하게 분산·분사하여 정밀한 온도 제어

HORA의 공식 제품 자료에서도 Desuperheater 제품군은 최대 PN400의 압력 등급과

600℃ 까지의 온도 범위를 제시하고 있습니다.

이처럼 높은 압력과 온도 조건을 다루는 장비인 만큼 제품을 선정할 때는 단순한 사이즈 확인이 아니라

실제 운전 조건을 기반으로 한 기술 검토가 중요합니다.

밸브파크 HORA Desuperheater 국내 발전소 납품

이번 프로젝트에서 밸브파크는 HORA의 Desuperheater 제품군을 국내 SK 계열 발전소에 납품했습니다.

구체적인 발전소명과 프로젝트의 세부 사항은 고객사 및 프로젝트 보안 관계로 공개하기 어렵지만

국내 발전 현장에 HORA Desuperheater를 실제 공급한 납품 실적을 보유하고 있습니다.

특히 이번 납품은 하나의 동일한 제품을 공급한 것이 아니라

Injection Lance

Steam Assisted Atomizer

Venturi Desuperheater

Multiple Nozzle Desuperheater

등 HORA의 다양한 Desuperheater 제품을 공급했다는 점에서 의미가 있습니다.

발전소의 증기 시스템은 운전 조건이 까다롭기 때문에 제품의 사양을 정확하게 확인하고

요구 조건에 적합한 제품을 선정하는 과정이 중요합니다.

와 같은 기술적인 문의에도 대응할 수 있습니다.

HORA 전 제품 구매 및 유지보수 상담

Desuperheater뿐만 아니라 HORA의 다양한 제품에 대한 구매 상담 및 유지보수 상담도 가능합니다.

특히 기존 설비의 교체나 유지보수가 필요한 경우에도 현장의 사용 조건과 기존 제품 사양을 확인하여

적합한 방향을 함께 검토할 수 있습니다.

밸브파크에서 상담 가능한 HORA 관련 업무

✔ HORA 전 제품 구매 상담

✔ Desuperheater 제품 선정

✔ 고온·고압 증기 시스템 기술 검토

✔ 제품 사양 및 적용 조건 검토

✔ 기존 제품 교체 및 대체 검토

✔ 유지보수 상담

✔ 전문 엔지니어링 지원

기술이 필요한 산업용 밸브 밸브파크가 함께합니다.

이번 HORA Desuperheater 국내 발전소 납품 사례처럼 플랜트에 적용되는 산업용 밸브와 장비는

단순히 제품을 구매하는 것보다 정확한 제품 선정과 기술적인 검토가 중요합니다.

밸브파크는 HORA 공식 대리점으로서 제품 공급뿐만 아니라 전문 엔지니어의 기술 지원을 바탕으로 제품 선정부터

엔지니어링, 납품, 유지보수까지 고객의 현장에 필요한 솔루션을 함께 검토하고 있습니다.

고온·고압 증기 시스템에 적용되는 HORA Desuperheater가 필요하시거나 HORA 제품의 구매 및

유지보수에 대한 문의가 있으시다면 밸브파크로 문의해 주세요.

현장의 조건에 맞는 제품을 함께 검토하고 필요한 기술까지 지원해 드리겠습니다.

항목	주요 사양
Function	정밀한 온도 제어 및 효과적인 냉각을 통한 시스템 성능 최적화
Pressure Rating	최대 PN400
Temperature Range	최대 600℃
Medium	Steam, Water
주요 적용 분야	발전, 제지, 화학·석유화학, 금속
