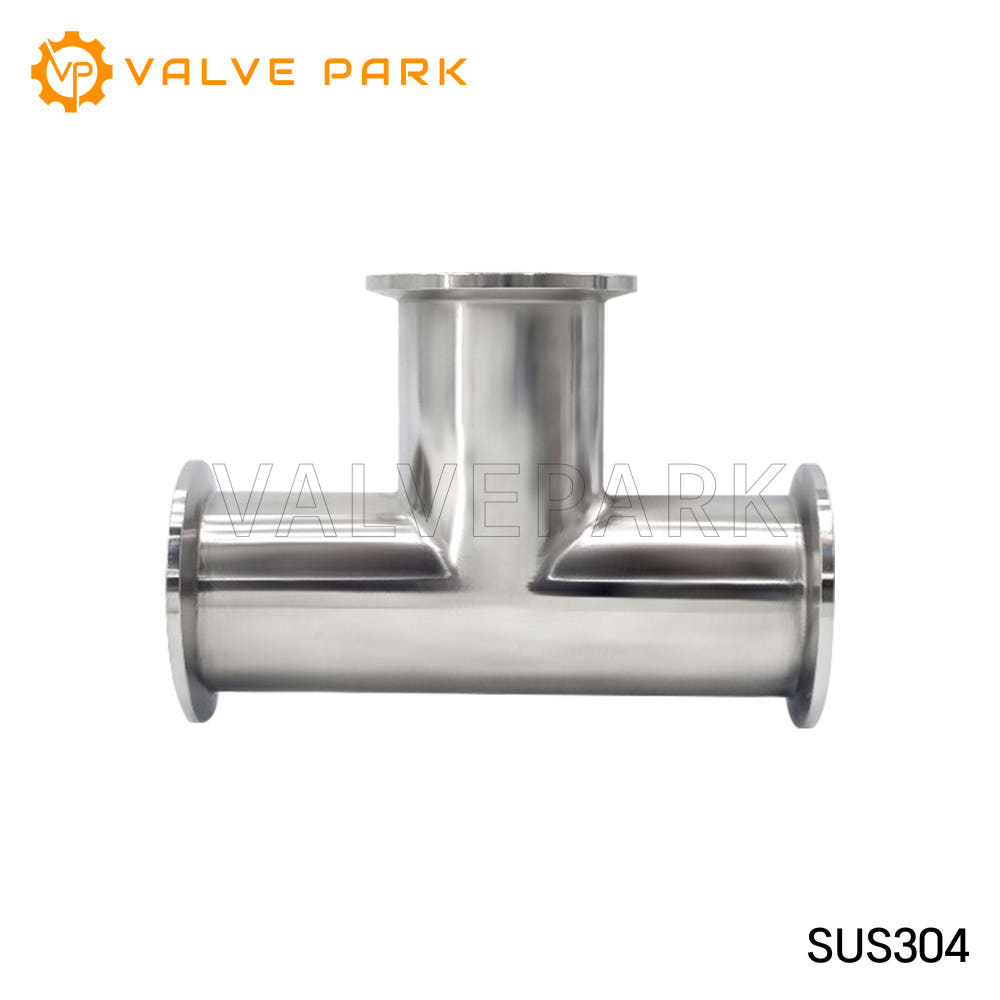

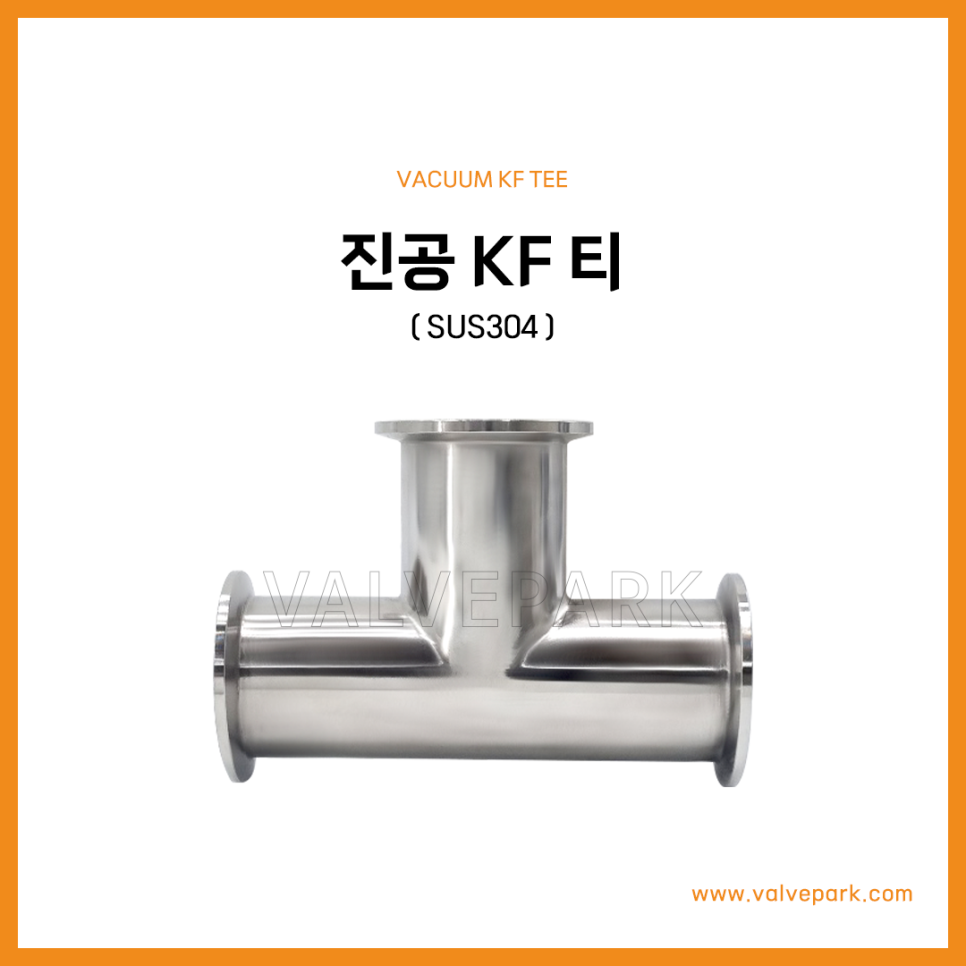

진공 KF 티 (SUS304)

​

안녕하세요, 밸브파크 입니다.

오늘은 진공 배관 시스템에서 꼭 알아야 할 핵심 부품

진공 TEE (Vacuum Tee)에 대해 쉽게 정리해드리겠습니다.

​

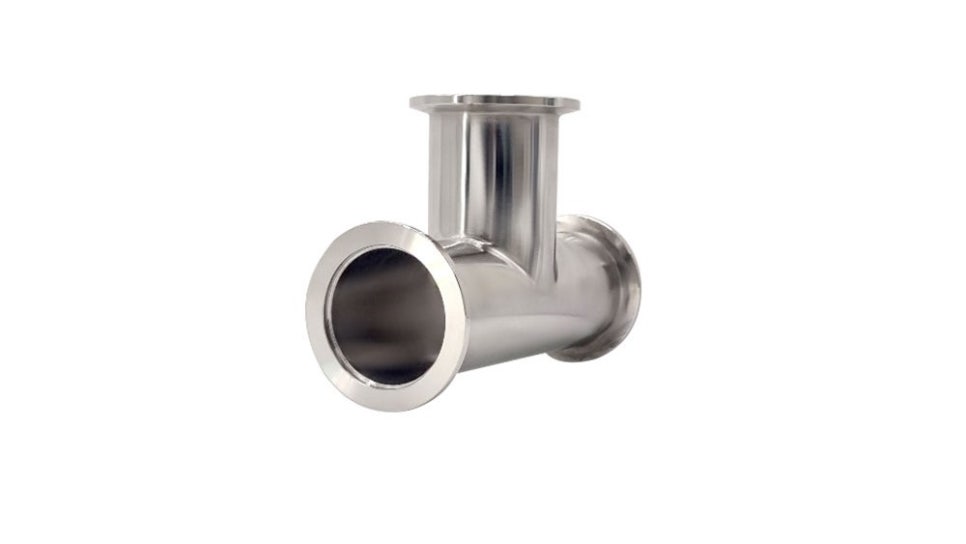

진공 TEE 란?

​

진공 KF 티는 KF(Klein Flange) 규격의 T자형 진공 피팅으로,

진공 배관에서 세 방향 연결(분기 또는 합류)을 가능하게 합니다.

​

특히 진공 상태를 안정적으로 유지하면서

가스 흐름 제어와 시스템 확장에 핵심적인 역할을 합니다.

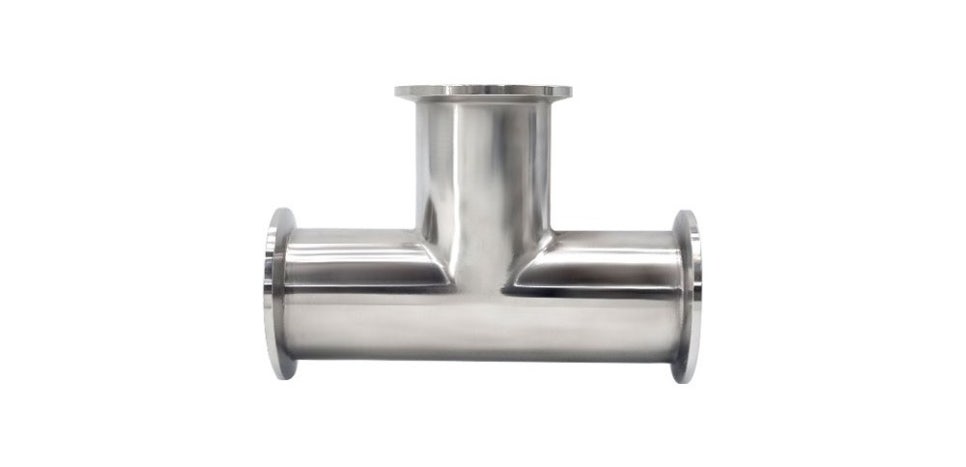

구조 및 기본 특징

​

✔ T자형 구조 (3방향 연결)

✔ KF 규격 기반 (NW16 ~ NW100)

✔ 클램프 방식으로 빠른 체결

✔ O-ring 밀봉 구조로 높은 기밀성

✔ 분해·재조립이 쉬워 유지보수 용이

​

제품 특징

다양한 NW 규격 지원

NW16 ~ NW100까지 폭넓은 라인업

표준화된 체결 및 가공 치수 제공

➜ 설계 및 시공 시 높은 호환성 확보

​

정밀 가공 & 높은 완성도

정확한 치수 공차 관리

배관 시스템에 최적화된 설계 지원

➜ 누설 최소화 + 안정적인 진공 유지

​

유지보수 및 시스템 안정성 강화

반복 체결에도 안정적인 성능 유지

장비 확장 및 변경 시 유연하게 대응 가능

​

SUS304 재질 적용

우수한 내식성 및 기계적 강도

산업 공정에서 높은 신뢰성 확보

​

​

​

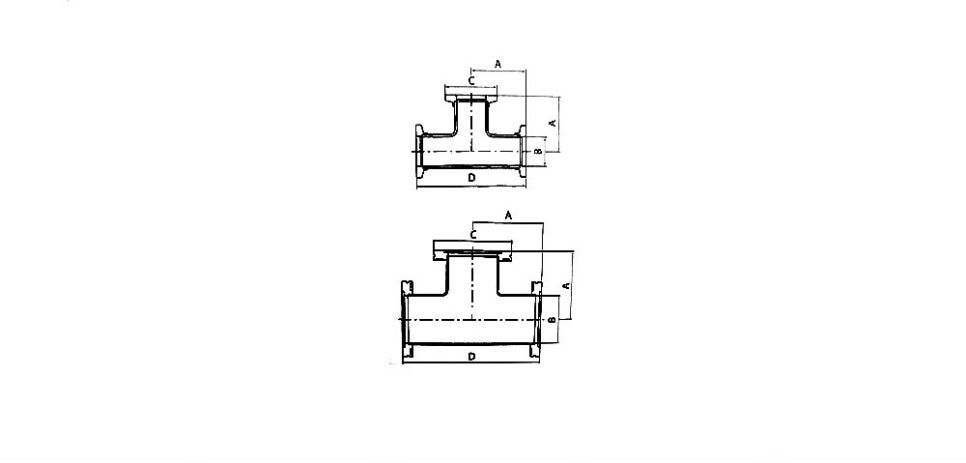

📏 진공 KF TEE 규격 치수표

SIZE

A

B

C

D

NW16

48.5

19.05

30

97

NW25

55

25.4

40

110

NW40

70

38.1

55

140

NW50

80

50.8

75

160

NW63

99

63.5

95

198

NW80

102

76.2

114

204

NW100

152

101.6

134

304

ISO63

85.6

63.5

95

171.2

ISO80

88.6

76.2

110

177.2

ISO100

138.6

101.6

130

277.2

​

선택 시 체크 포인트

✔ NW 규격 (사이즈 정확히 확인)

✔ 사용 진공도 (저진공 / 고진공)

✔ 재질 (SUS304 등)

✔ 사용 환경 (온도, 화학물질)

✔ 연결 방식 및 호환성

​

​

산업별 적용 및 활용

​

반도체 산업

​

CVD / PVD 공정

가스 분배, 센서·펌프 연결

배관 단순화 + 유지보수 용이

​

디스플레이 / 태양광

​

박막 증착, 에칭 공정

진공 유지 및 가스 분배

공정 효율 및 품질 안정성 향상

​

연구소 / 실험 환경

​

질량 분석기, SEM/TEM 등

진공 라인 구성 및 확장

빠른 설치·변경 가능

​

​

진공 KF 티 피팅은 정밀 진공 시스템에서 분기·연결·제어를 담당하는 핵심 부품입니다.

​

​

실제로 써보면 그 차이를 바로 느낄 수 있습니다.

​

특히 다양한 규격과 정밀한 설계 덕분에

현장에서의 작업 효율과 유지보수 편의성이 확실히 달라집니다.

​

진공 시스템을 더 효율적으로 구성하고 싶다면,

KF 티 진공피팅을 적극적으로 적용해보세요.

​

​

​

​

​

🥳 밸브파크 효자상품 진공 피팅

​

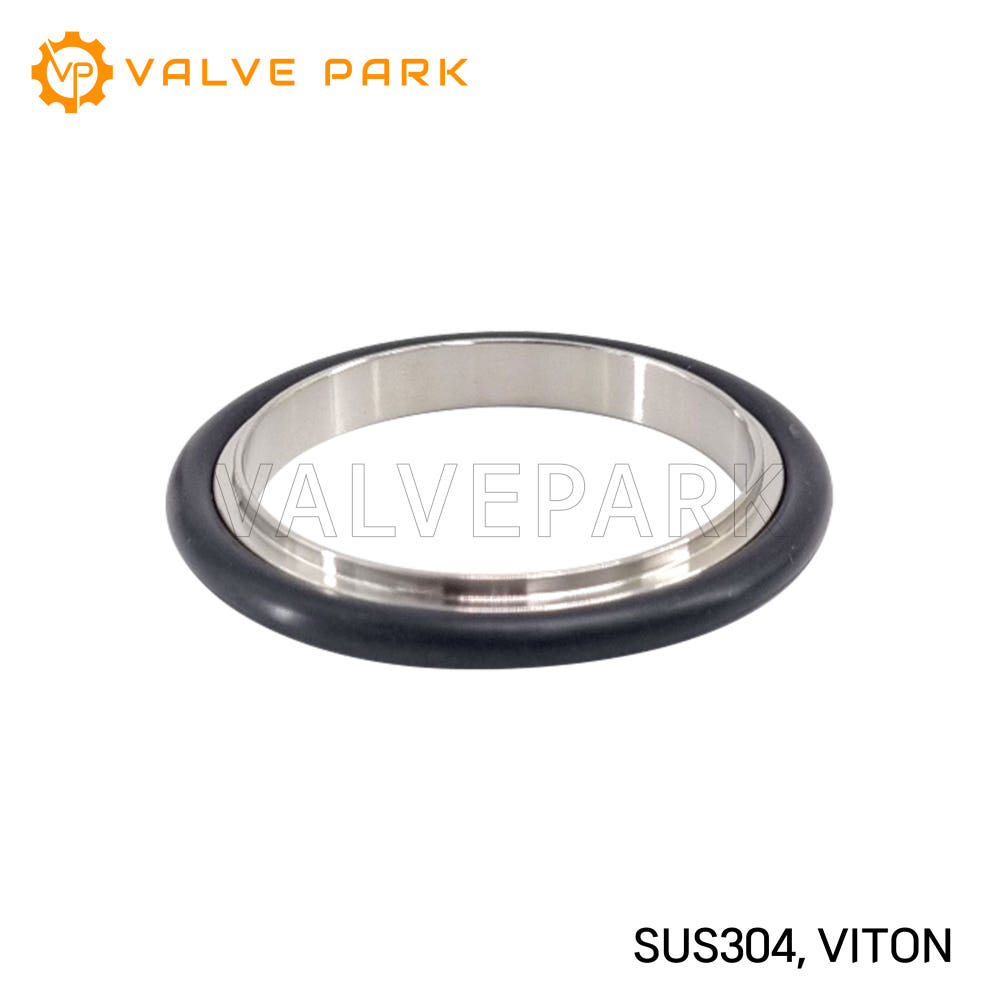

🙌 결합 시 필요한 센터링 & O링

​

.

.

.

🔧
