일렉토크 공압 액추에이터, 구리·아연을 뺀 2차전지 장비용 라인

안녕하세요, 밸브파크입니다.

오늘 소개할 제품은 일렉토크 공압 액추에이터 라인입니다. 2차전지 장비의 볼밸브와 버터플라이 밸브를 자동으로 열고 닫는 액추에이터입니다. 구리와 아연 성분이 든 부품을 뺀 것이 가장 큰 특징입니다.

여러 2차전지 제조사에서 구리와 아연 소재를 빼 달라는 요청을 받아 만든 제품군입니다. 2차전지 공정에서는 금속 이물이 불량으로 이어질 수 있습니다. 일렉토크는 구리와 아연 성분이 든 부품을 쓰지 않아서 그 입자가 날리지 않게 만들었습니다.

액추에이터는 밸브 손잡이를 대신 돌려 주는 구동 장치입니다. 일렉토크는 압축 공기로 밸브를 90도 돌립니다. 주로 진공을 만드는 단계와 배터리 셀에 전해액을 채우는 단계의 밸브에 들어갑니다.

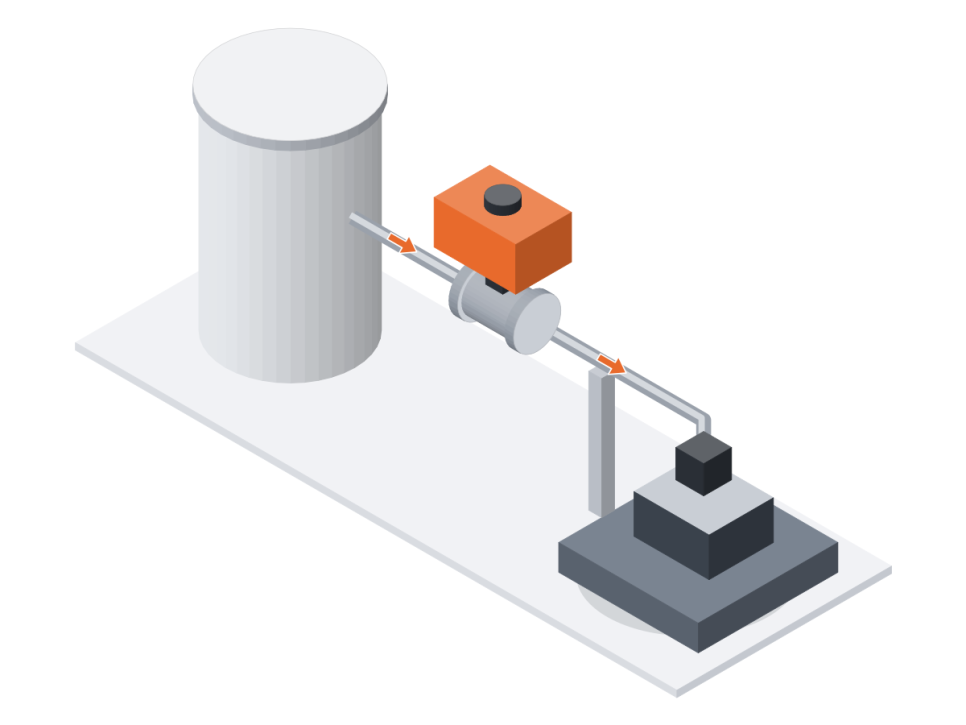

전해액 탱크에서 주입 노즐로 가는 배관 위 밸브에 공압 액추에이터를 올린 모습

진공 발생 단계에서는 진공 앵글밸브와 함께 구성할 수 있습니다. 공압 액추에이터를 붙여 쓰는 밸브라 일렉토크와 같은 라인에 두기 좋습니다.

PART 01

구리와 아연이 없는 제품인지 어떻게 확인하나요?

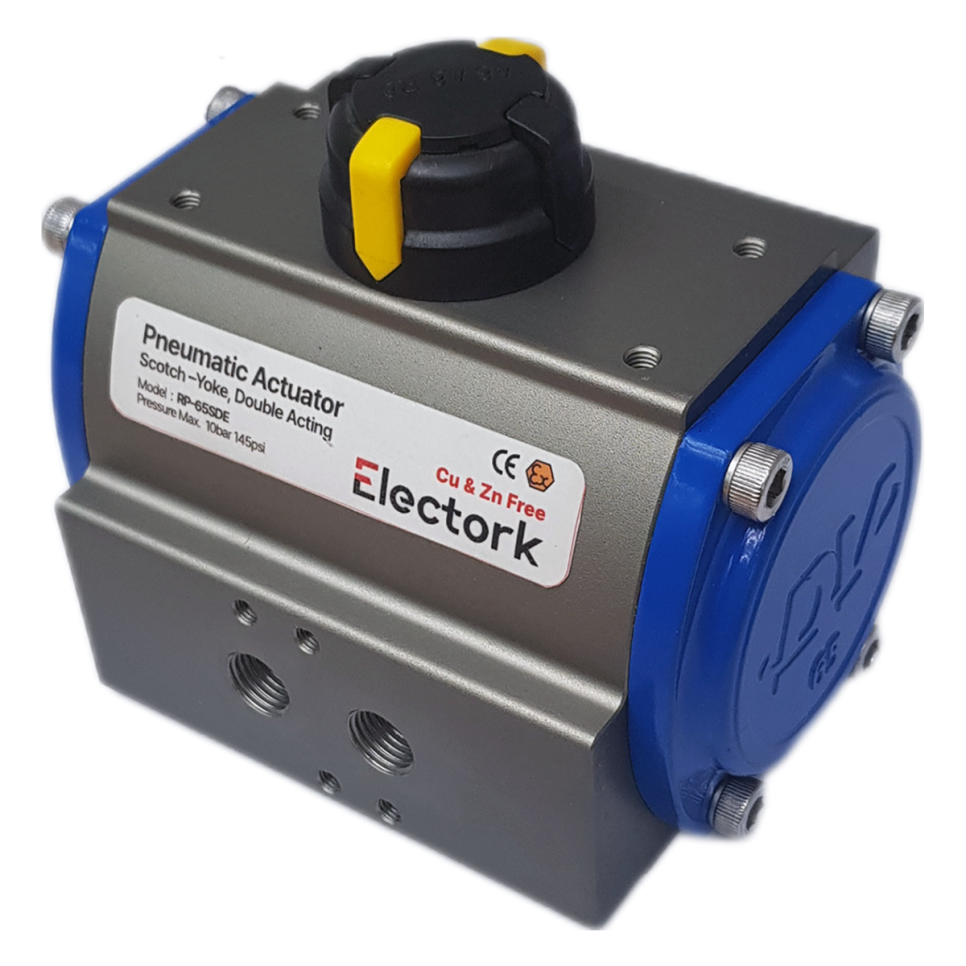

일렉토크 예시 모델 RP-65SDE. 회색 몸체 라벨에 Cu & Zn Free 표기가 있다

라벨이 있어 현장에서도 일반 액추에이터와 바로 구분할 수 있습니다. 어떤 부품을 어떤 소재로 바꿨는지 확인이 필요하시면 문의 주세요. 장비 사양서에 소재 조건이 있다면 함께 보내 주세요. 맞는지 먼저 확인해 드립니다.

PART 02

우리 밸브에 맞는 크기는 어떻게 고르나요?

액추에이터 크기는 밸브를 돌리는 데 드는 힘(토크)으로 정합니다. 같은 밸브라도 압력, 유체, 온도에 따라 필요한 토크가 달라서 여유를 두고 고릅니다. 밸브 제조사 자료에는 여유를 잡는 예가 있습니다. 계산한 토크에 20%를 더하거나 증기는 1.3배, 입자가 섞인 유체는 1.4배를 곱하는 식입니다. 일렉토크는 아직 전용 카탈로그가 없습니다. 토크표와 라인업은 사양표로 보내 드립니다.

회전 방식도 함께 정합니다. 공압 액추에이터는 피스톤의 직선 움직임을 회전으로 바꿔 밸브를 돌립니다. 일렉토크에는 바꾸는 방식이 두 가지 있습니다.

랙 앤 피니언: 피스톤에 붙은 톱니 막대(랙)가 가운데 톱니바퀴(피니언)를 돌리는 방식입니다. 작게 만들기 좋지만 만들 수 있는 크기에는 한계가 있습니다.

스카치요크: 피스톤 로드가 홈이 파인 레버(요크)를 밀어 돌리는 방식입니다. 회전 시작과 끝에서 가운데보다 힘이 커서(이론상 약 2배) 볼밸브와 버터플라이 밸브를 여닫는 데 알맞습니다. 큰 크기도 만들 수 있습니다.

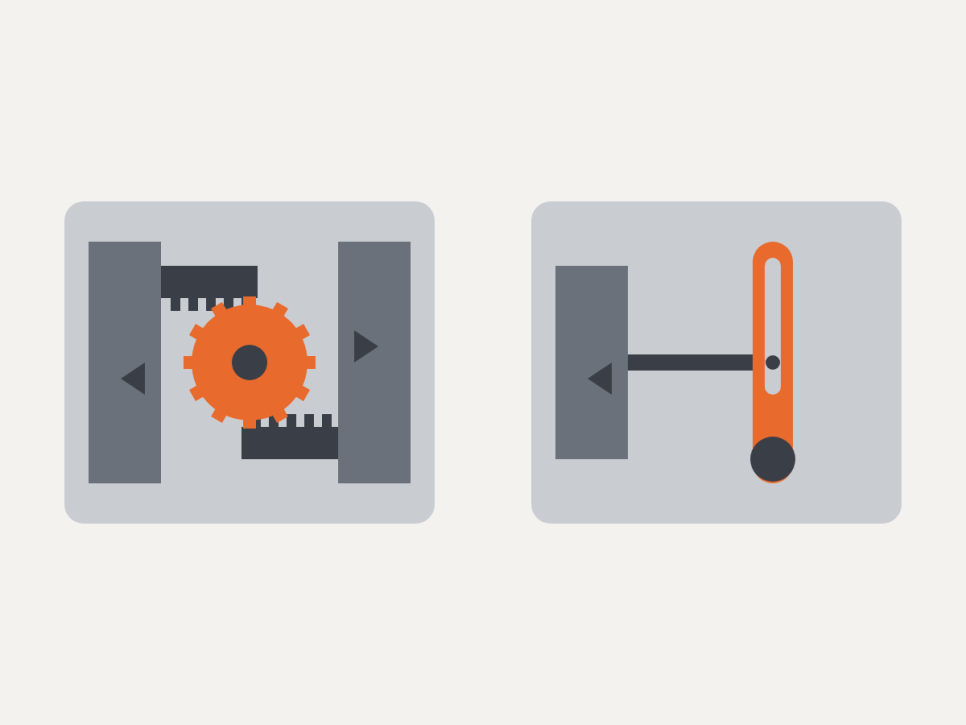

왼쪽은 톱니 막대가 톱니바퀴를 돌리는 구조, 오른쪽은 로드가 홈 파인 레버를 돌리는 구조

PART 03

공기가 끊기면 밸브는 어떻게 되나요?

단동(스프링 리턴): 한쪽만 공기로 움직이고 반대쪽은 안의 스프링이 되돌립니다. 공기가 끊기면 열림이나 닫힘 중 정해 둔 위치로 돌아갑니다.

복동: 열 때와 닫을 때 모두 공기를 넣어 움직입니다. 되돌리는 스프링이 없어서 공기가 끊겨도 정해 둔 위치로 돌아가지 않습니다. 끊긴 순간의 위치를 지켜야 하면 별도의 위치 고정 구성이 필요할 수 있습니다.

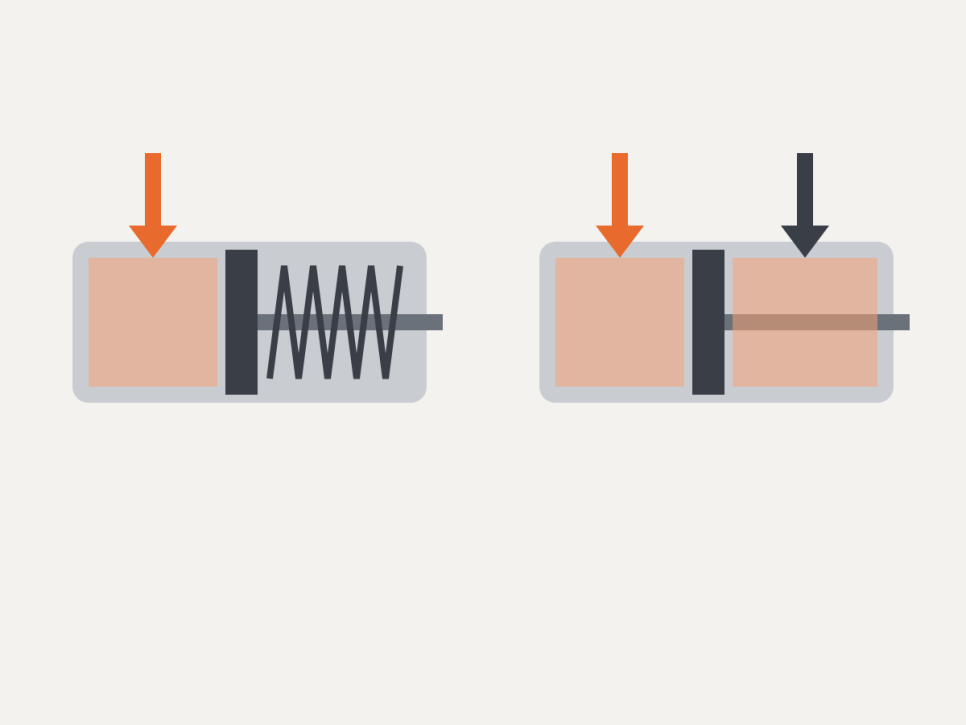

왼쪽은 한쪽에만 공기가 들어가고 스프링이 되돌리는 구조, 오른쪽은 양쪽에 공기가 들어가는 구조

정전이나 공기 공급 중단 때 밸브가 닫혀 있어야 하는 라인이라면 단동을 먼저 검토하시길 권합니다. 일렉토크는 두 방식이 모두 있습니다.

PART 04

쓰던 액추에이터를 그대로 바꿔 달 수 있나요?

ISO 5211: 90도처럼 한 바퀴 이하로 도는 액추에이터를 밸브에 다는 장착면과 구동 축 치수를 정한 국제 규격입니다. 일렉토크는 모델에 따라 F03, F05, F07처럼 여러 장착면을 지원합니다.

NAMUR: 솔레노이드 밸브 같은 공압 부품을 바로 붙이는 포트 규격입니다. 독일 계측과 제어 분야 표준화 단체의 이름에서 왔습니다.

길이: 다우밸브 자료 기준으로 같은 토크의 타사 제품보다 몸체가 짧습니다. 장비 안 공간이 좁을 때 유리합니다.

바꿔 달기 전에는 장착면 크기와 밸브 축(스템) 모양이 맞는지 확인해야 합니다. 같은 장착면이라도 축은 키 홈형, 사각형, 납작한 머리형처럼 모양과 치수가 여러 가지입니다. 지금 쓰시는 액추에이터의 모델명이나 사진을 보내 주시면 맞는지 먼저 확인해 드립니다.

PART 05

솔레노이드 밸브나 리밋 스위치도 같이 달 수 있나요?

일렉토크에서 고르실 수 있는 옵션은 아래와 같습니다.

수동 핸드휠: 손으로 밸브를 돌릴 수 있게 합니다.

마그네틱 센서: 밸브의 개폐 위치를 확인할 때 씁니다.

인디케이터: 밸브가 열렸는지 닫혔는지 겉에서 보여 줍니다.

리밋 스위치: 밸브가 열렸는지 닫혔는지 전기 신호로 알려 줍니다.

에폭시 코팅: 몸체 겉면에 에폭시 코팅을 더합니다.

ATEX와 SIL: 폭발 위험 구역이나 안전 등급이 필요한 라인에 맞춥니다. ATEX는 유럽 방폭 규격이고 SIL은 안전 기능의 신뢰도 등급입니다.

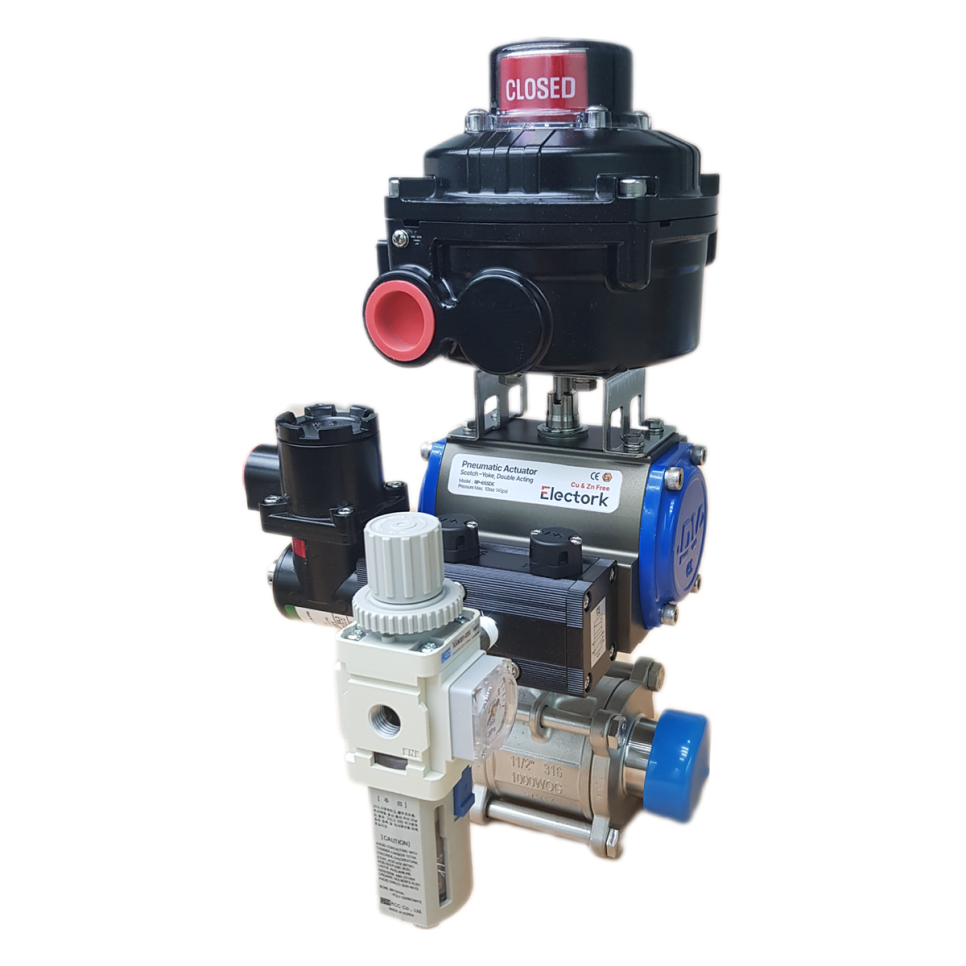

볼밸브 위에 일렉토크와 위치 표시 장치, 공기 부품을 함께 올린 세트

PART 06

견적 받으려면 무엇을 알려 드리면 되나요?

1 밸브 종류와 구경: 볼밸브인지 버터플라이 밸브인지, 크기는 얼마인지 알려 주세요.

2 장착면: 쓰시는 밸브의 ISO 5211 장착면 규격을 알려 주세요.

3 공급 압력: 현장 공기 압력을 알려 주세요. 예시 모델 RP-65SDE는 최대 10bar(145psi)까지 씁니다. 이를 넘는 라인에는 맞지 않습니다.

4 작동 방식: 복동인지 단동인지, 단동이면 공기가 끊길 때 열림과 닫힘 중 어느 쪽이어야 하는지 알려 주세요.

5 옵션: 핸드휠, 마그네틱 센서, 리밋 스위치, 코팅, 인증 중 필요한 것을 알려 주세요.

사용 온도 범위와 소재 상세도 사양표로 보내 드립니다. 모델은 사양표를 확인한 뒤 정하시길 권합니다.

▸ 상품 보기: ELECTORK 2차전지용 공압 액추에이터
