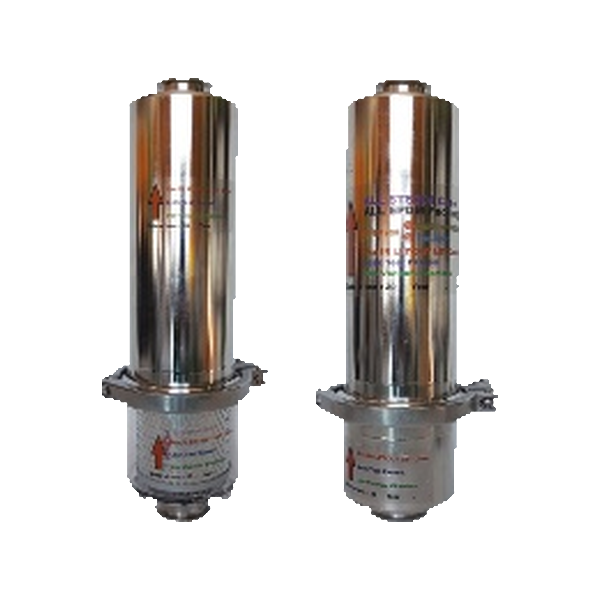

VOMT 오일미스트트랩, 부산진공 모델 8종과 진공펌프 용량별 선정

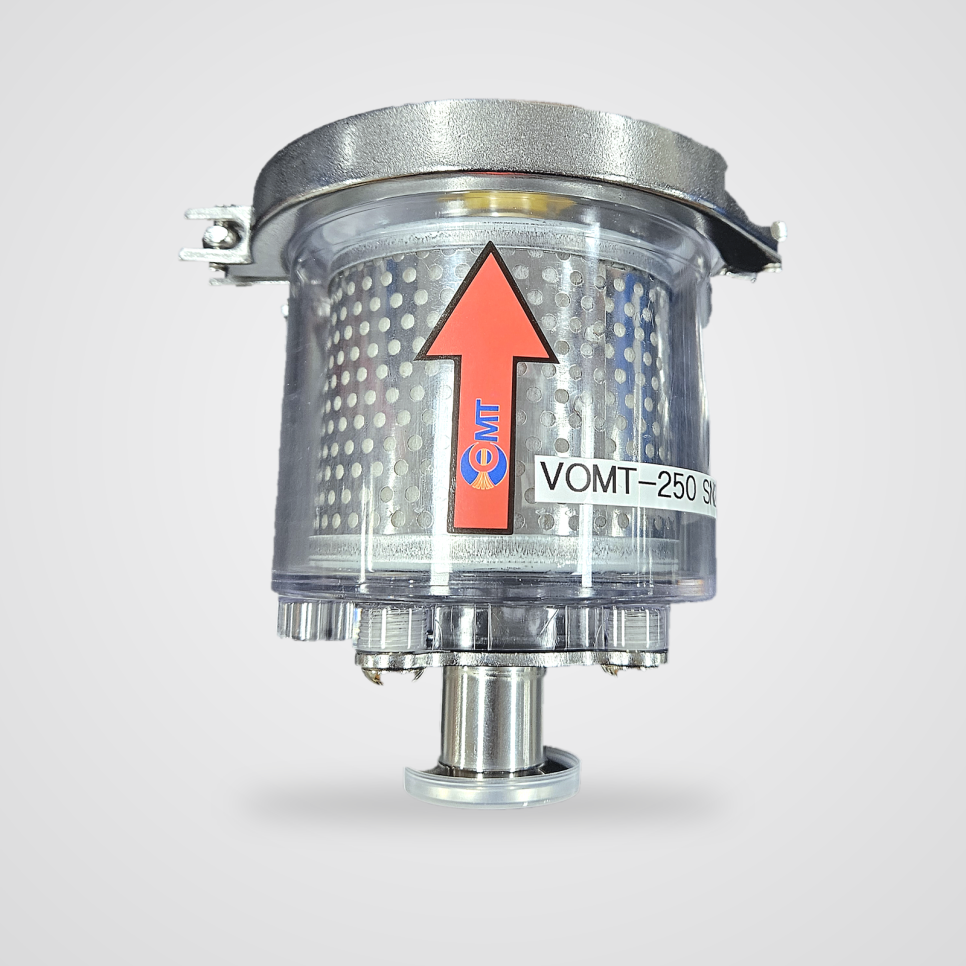

VOMT-250 실물. 투명 케이스로 안쪽 필터를 볼 수 있습니다

한눈에 보기

용도: 오일 밀봉식 진공펌프 배기구의 오일미스트 포집

라인업: VOMT-250, 1000, 1500, 2000과 SUS304 내화학형 S 시리즈, 모두 8종

선정 기준: 진공펌프 용량(L/min), 배기구 NW 규격, 케이스·가스켓 재질, 오일 리턴, 필터 교체

옵션: 2bar 이상에서 열리는 안전변(VOMT-1500, 2000, S1500, S2000)

문의 정보: 펌프 모델과 용량, 배기구 규격, 오일 종류, 배기 가스, 설치 공간

안녕하세요, 밸브파크입니다.

오일 밀봉식 로터리 베인 진공펌프(오일로 회전부를 밀봉하는 펌프)는 운전 중 펌프 오일이 증기와 미세한 방울(오일미스트)로 배기구에서 빠져나가 줄어듭니다. 이 오일미스트를 배기구에서 받아 내는 부품이 오일미스트트랩이며, 부산진공 VOMT 시리즈는 펌프 용량 50~2000L/min 범위를 8개 모델로 나눕니다.

배기구 주변에 오일 얼룩이나 하얀 연기가 보이거나 오일 보충 주기가 짧아졌다면 배기 쪽 트랩부터 확인합니다.

이 글은 부산진공 VOMT 카탈로그 기준으로 정리했으며, 밸브파크는 부산진공의 온라인 대리점입니다.

오일식 진공펌프 배기에서 오일미스트가 생기는 이유

오일 밀봉식 펌프는 오일이 회전부 틈새를 막고 펌프를 식히는 구조이며, 운전 온도가 높아 배기구로 오일 증기가 함께 나옵니다.

흡입하는 가스와 증기가 많을수록 오일 손실이 커지고, 응축성 증기가 펌프 안에서 응축되지 않게 공기를 넣는 가스 밸러스트를 쓰면 손실이 더 큽니다. 오일을 걸러 내지 않고 운전하면 최악의 경우 표준 상태의 공기 1m³를 뽑을 때 오일 약 2cm³가 줄어들 수 있습니다.

펌프에 기본으로 붙은 오일미스트 분리기만으로는 증기가 다 걸러지지 않아, 배기를 건물 밖으로 빼도록 정한 현장도 있습니다.

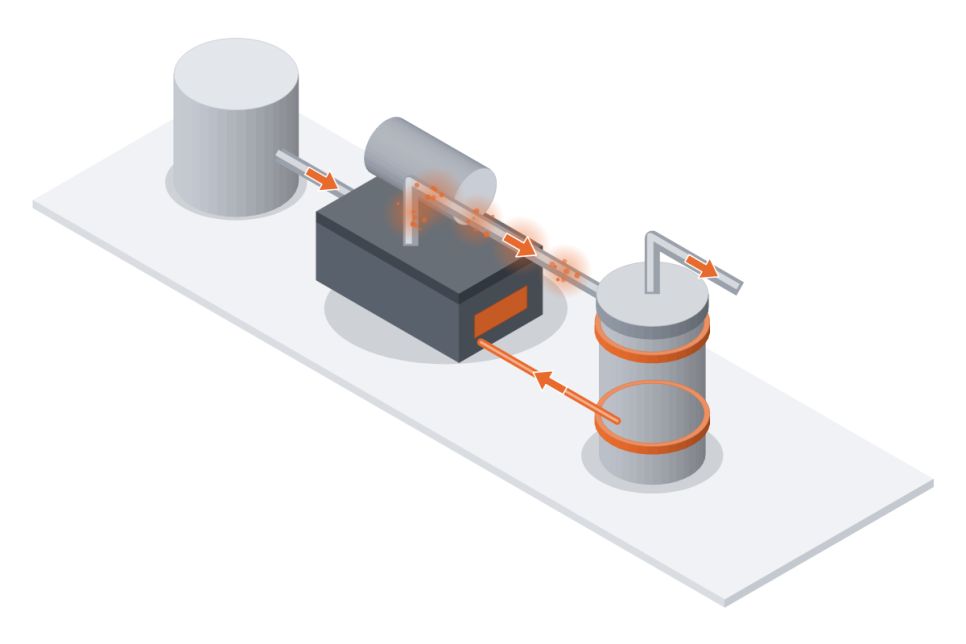

챔버, 오일 밀봉식 진공펌프, 오일미스트트랩의 배치와 오일이 펌프로 돌아가는 흐름을 나타낸 개념도이며 배관 모양과 미스트의 양은 실제와 다릅니다

배기구에서 받아 펌프로 되돌리는 오일

오일미스트트랩의 구조와 오일이 돌아가는 길

VOMT는 펌프 배기구에 NW(KF) 플랜지로 연결하는 원통형 트랩이며, 케이스 안의 필터 소재를 배기가 지나는 동안 오일 방울이 걸립니다.

필터는 유리 섬유 소재로 만든 원통형 카트리지(VOMF)이고, 볼트 하나와 클램프로 체결하는 One-Bolt Type이라 교체하기 쉽습니다. 걸러 낸 오일은 케이스 아래에 모이며, 기본형은 오일 리턴포트를 연결해 펌프로 돌려보낼 수 있습니다.

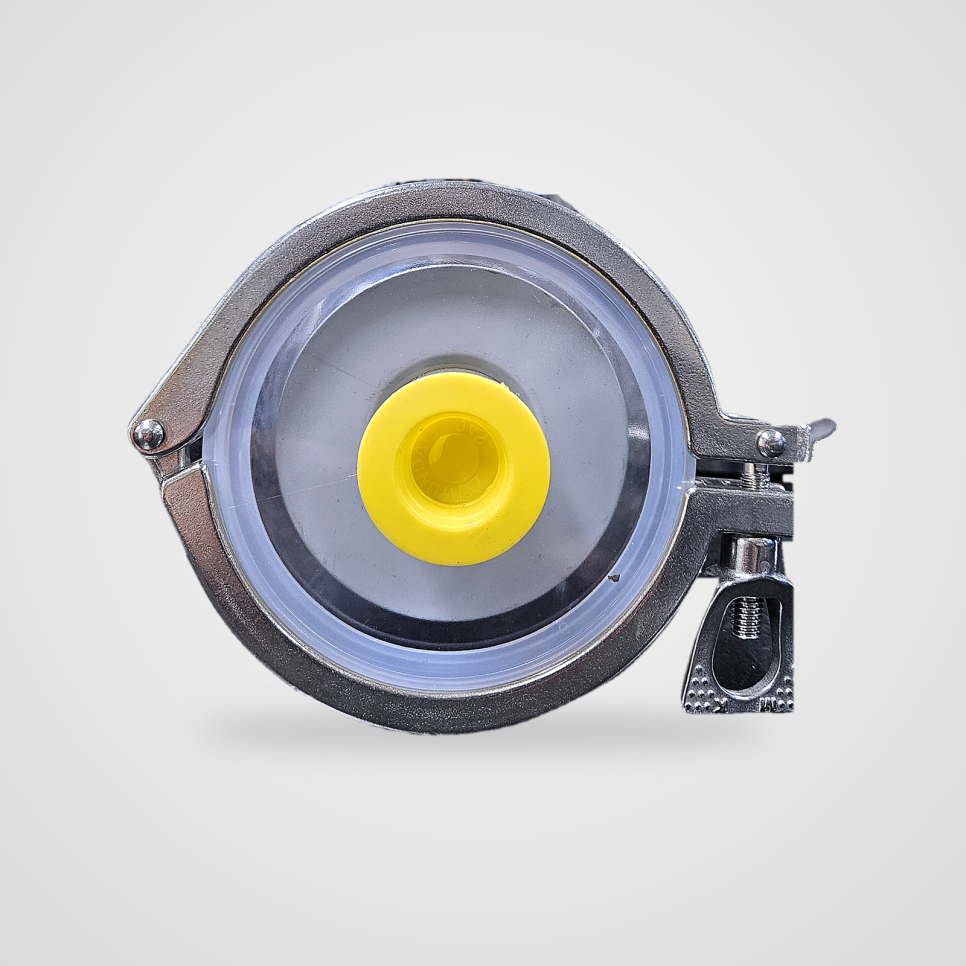

VOMT-250의 덮개와 클램프

VOMT-250과 VOMT-1000은 투명 케이스라 내부를 눈으로 확인하고, VOMT-1500과 VOMT-2000은 하부에서 오일 레벨을 볼 수 있습니다.

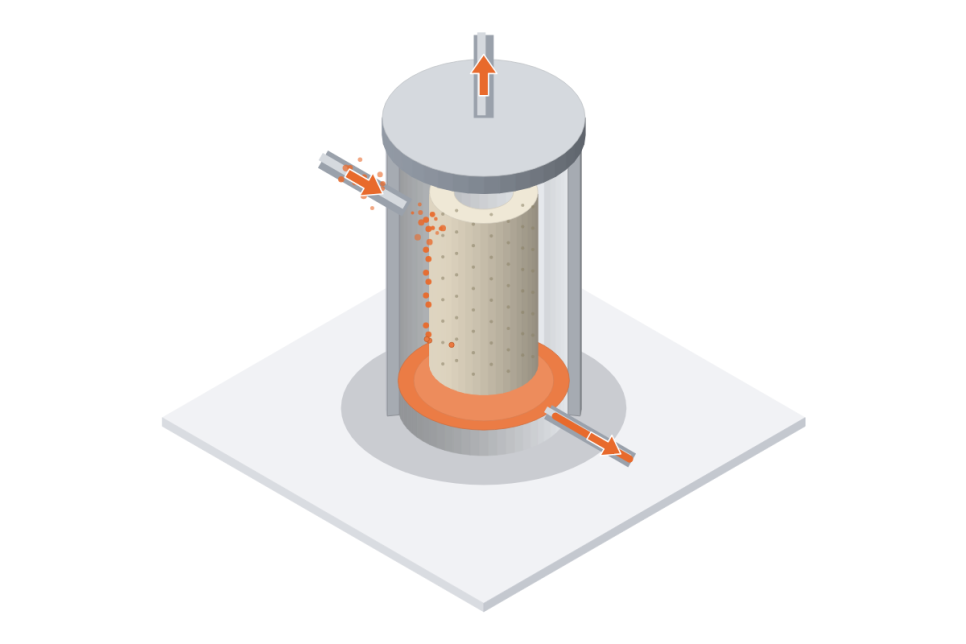

배기의 오일 방울이 필터에 걸리고 아래에 오일이 모이는 원리를 나타낸 개념도이며 포트 위치와 방울 수는 실제 제품과 다릅니다

선정 기준 다섯 가지

펌프 용량, 배기구 규격, 재질, 필터와 오일 리턴, 유지보수 순서로 정하면 모델이 좁혀집니다.

1️⃣ 진공펌프 용량: 카탈로그는 진공펌프 용량(L/min)으로 모델을 나누며, 용량대가 맞닿는 구간은 펌프 모델과 운전 조건을 보고 정합니다.

2️⃣ 배기구 규격: 펌프 배기구의 NW 호칭을 확인하며, 모델마다 고를 수 있는 규격이 다릅니다.

3️⃣ 케이스와 가스켓: 기본형은 내부나 오일 레벨을 볼 수 있고 실리콘 가스켓을 씁니다. S 시리즈는 케이스 전체가 SUS304이고 EPDM 가스켓을 쓰는 내화학성 전용입니다.

4️⃣ 필터와 오일 리턴: 모델마다 VOMF 필터 구성이 정해져 있고, 기본형은 오일 리턴포트를 연결할 수 있습니다.

5️⃣ 유지보수: 기본형은 필터 위의 열변형 필름으로 펌프 과부하를 확인하고, S 시리즈는 60℃ 열변형 표식을 외부에 부착합니다.

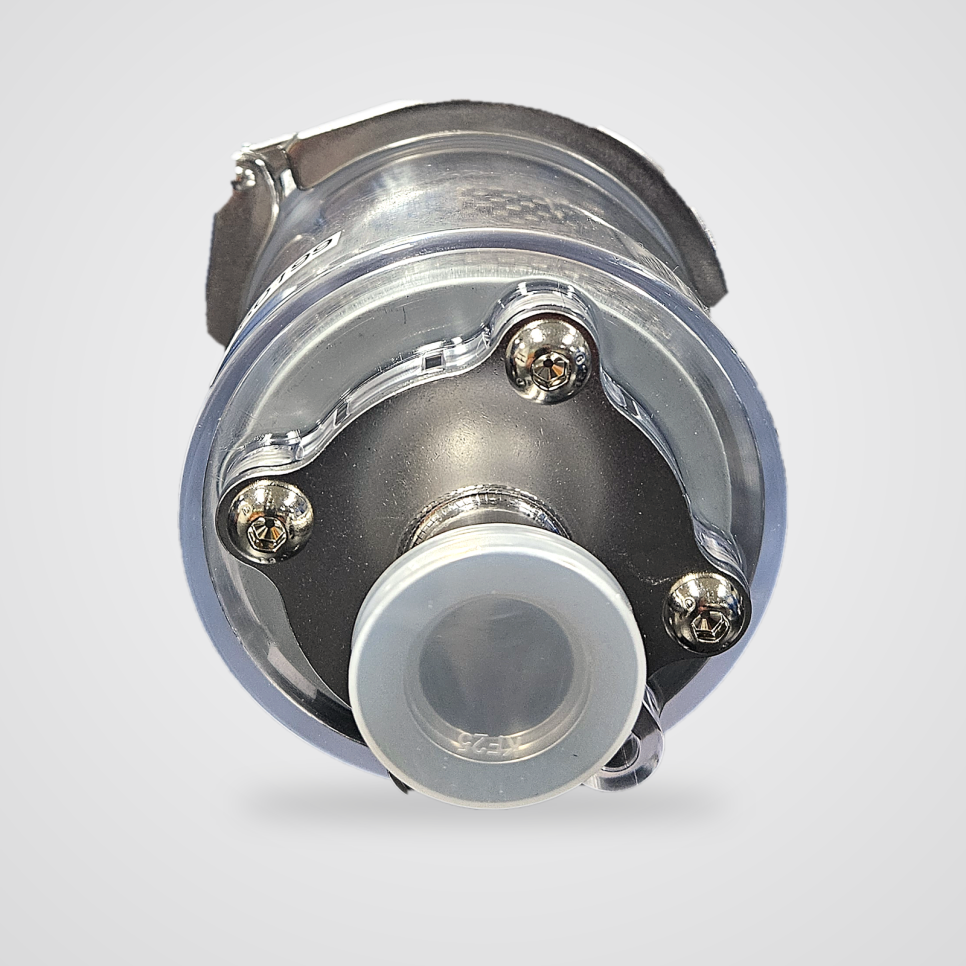

VOMT-250 하부 포트. 사진의 샘플은 KF25 규격입니다

모델별 필터 구성은 아래와 같습니다.

VOMT-250: VOMF-500B

VOMT-1000: VOMF-1000B

VOMT-1500: VOMF-500B와 VOMF-1000

VOMT-2000: VOMF-1000B와 VOMF-1000

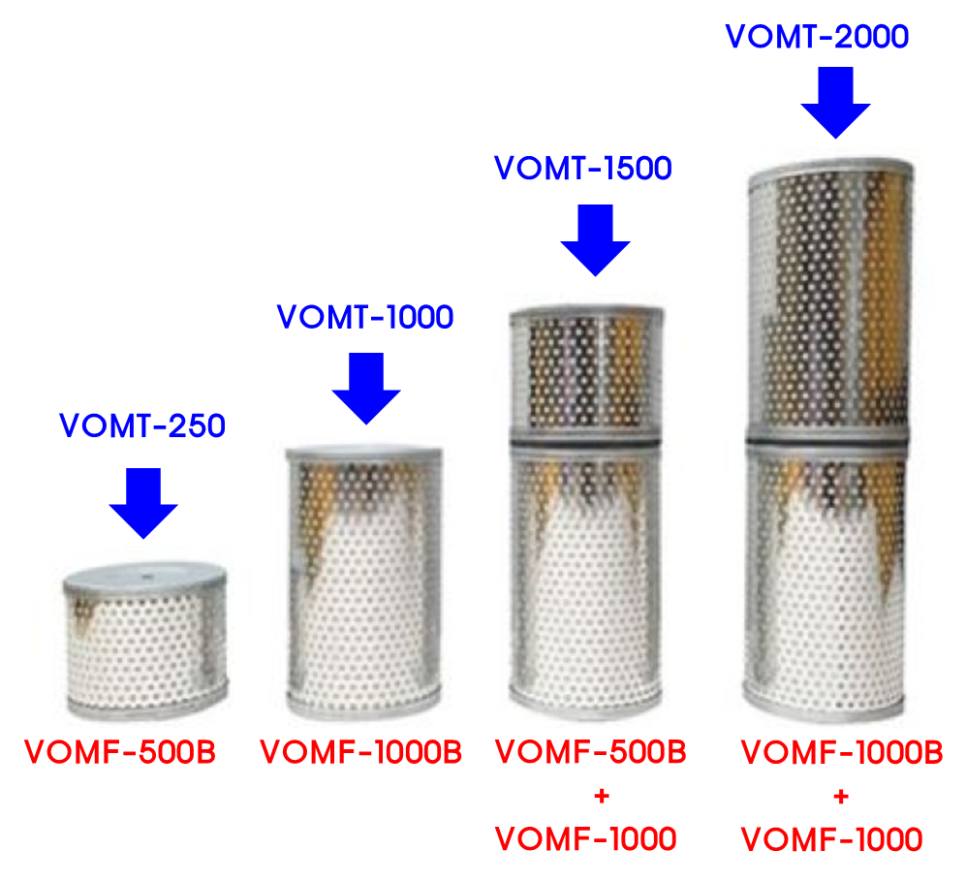

VOMT-250, 1000, 1500, 2000에 들어가는 VOMF 필터

배기 필터를 지나는 만큼 펌프 배기구의 압력이 오르고, 필터에 오일이 쌓이면 배기 저항이 더 커질 수 있습니다. 배기 배관은 응축액이 펌프로 흘러내리지 않는 경로인지 확인합니다.

흡입 쪽에는 IOMT 트랩이 따로 있으며(카탈로그 기준 진공도 760~0.005Torr 공정에 사용), VOMT는 배기구에 다는 모델입니다. 부식성 가스를 배기하는 펌프는 가스 종류와 농도를 확인한 뒤 모델을 정합니다. 트랩은 오일 방울을 걸러 내는 부품이며, 유해 가스의 배기 처리는 현장 안전 기준을 따릅니다.

VOMT 시리즈 라인업과 밸브파크 추천 구성

모델은 펌프 용량대별로 기본형과 SUS304 케이스의 S 시리즈로 나뉘며, 표의 규격은 카탈로그 기준입니다.

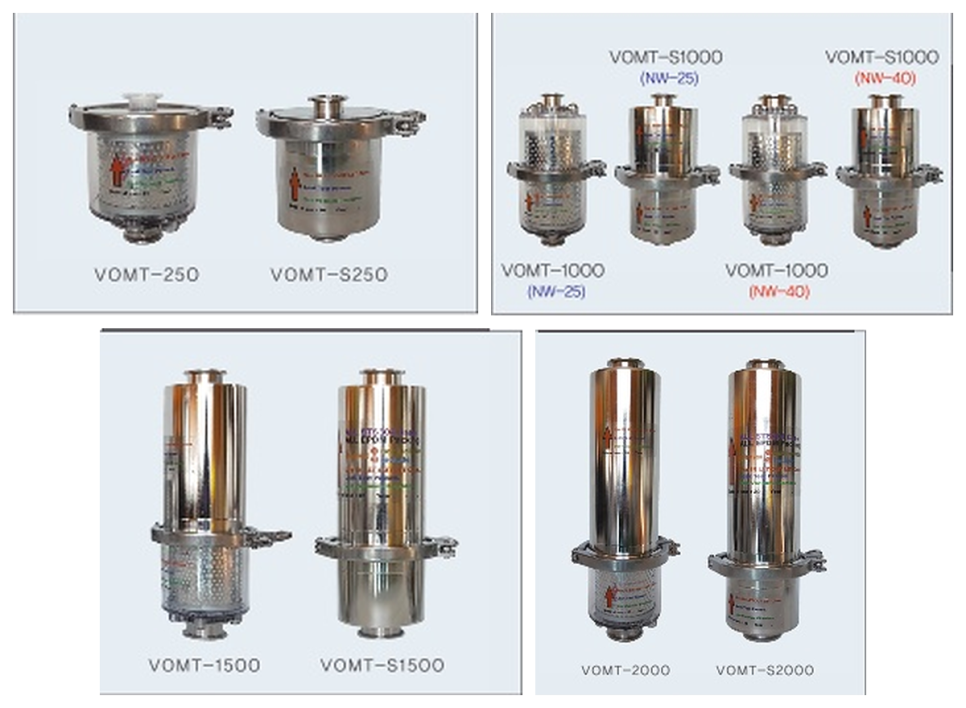

VOMT-250과 S250, 1000과 S1000, 1500과 S1500, 2000과 S2000(카탈로그 사진)

용량대별로 풀면 아래와 같습니다.

50~500L/min: VOMT-250, VOMT-S250

50~1000L/min: VOMT-1000, VOMT-S1000

1000~1500L/min: VOMT-1500, VOMT-S1500

1500~2000L/min: VOMT-2000, VOMT-S2000

펌프 용량대와 케이스 재질로 나눈 구성은 아래와 같습니다.

밸브파크 추천 구성

자주 묻는 질문

Q. 펌프 배기구가 NW-25인데 대용량 모델에도 연결할 수 있나요?

VOMT-1500과 VOMT-2000은 하부 플랜지를 NW-25로 고를 수 있어 NW-25 배관에 연결할 수 있습니다. 덮개 쪽은 NW-40으로 정해져 있어, 펌프 배기구와 이어지는 배관의 규격을 함께 확인합니다.

Q. 트랩이 막히면 펌프 배기 압력이 올라가지 않나요?

올라갈 수 있습니다. 필터에 오일이 쌓일수록 배기 저항이 커질 수 있기 때문입니다. 카탈로그 기준으로 VOMT-1500, 2000, S1500, S2000은 2bar 이상의 압력이 생기면 자동으로 열리는 안전변을 옵션으로 선택할 수 있습니다. 펌프가 허용하는 배기 압력은 펌프 자료로 확인하며, 필터 교체 주기는 오일량과 가스 부하에 따라 달라 운전하며 점검해 정합니다.

Q. 부식성 가스를 배기하는 펌프에도 S 시리즈를 쓸 수 있나요?

가스 종류와 농도를 확인해야 판단할 수 있습니다. S 시리즈는 SUS304 케이스와 EPDM 가스켓을 쓰는 내화학성 전용이지만 모든 가스에 맞는 것은 아닙니다. 공정 가스와 펌프 오일 종류를 알려 주시기 바랍니다.

Q. 모인 오일을 펌프에 그대로 돌려보내도 되나요?

기본형은 리턴포트를 연결하면 모인 오일이 펌프로 돌아가는 구조입니다. 다만 물이나 용제가 섞이는 배기는 회수 오일이 오염될 수 있어, 펌프 오일 상태를 점검해 교체 시기를 정합니다.

견적 문의 준비 정보

아래 정보를 알려 주시면 맞는 모델 검토를 시작할 수 있습니다.

1️⃣ 진공펌프 모델과 용량(L/min)

2️⃣ 배기구 규격(NW 호칭)과 이어지는 배관 규격

3️⃣ 펌프 오일 종류와 배기에 섞이는 가스

4️⃣ 사용 압력 범위

5️⃣ 설치 공간(폭과 높이), 오일 리턴 연결 여부, 수량

사양표나 세부 자료가 필요한 경우 문의해 주시기 바랍니다.
