버터플라이 밸브 타입 비교 | Concentric, Double Offset, Triple Offset 차이점

➜ 주로 상수도, 냉각수 배관, 공조(HVAC), 일반 산업용 배관에서 사용합니다.

​

​

​

​

2️⃣ Double Offset Butterfly Valve

​

Double Offset은 이름 그대로 2개의 편심 구조를 적용한 버터플라이 밸브입니다.

디스크가 회전을 시작하면 시트에서 바로 떨어지기 때문에 Concentric 타입보다 마찰이 크게 줄어듭니다.

그래서 High Performance Butterfly Valve라고도 많이 불립니다.

​

특징

✓ 마찰이 적다.

✓ 소프트 시트와 메탈 시트 모두 사용할 수 있다.

✓ 중압 이상의 배관에 적합하다.

​

​

​

​

3️⃣ Triple Offset Butterfly Valve

​

Triple Offset은 Double Offset 구조에 원추형(Conical) 시트 구조를 추가한 방식입니다.

가장 큰 특징은 밸브가 거의 닫힐 때까지 시트와 접촉하지 않는다는 점 입니다.

마찰이 거의 없는 상태에서 개폐가 이루어 집니다.

그래서 고온과 고압에서도 뛰어난 성능을 발휘합니다.

​

특징

✓ Metal-to-Metal 시트를 사용한다.

✓ 고온·고압 환경에 적합하다.

✓ 내구성이 매우 우수하다.

​

장점

시트 마모가 거의 없다.

긴 수명을 기대할 수 있다.

증기(Steam) 배관에도 사용할 수 있다.

높은 밀봉 성능을 제공한다.

​

➜ 주로 발전소, 증기라인, 정유 석유화학 플랜트, 고온고압 공정 환경에서 사용합니다.

​

​

​

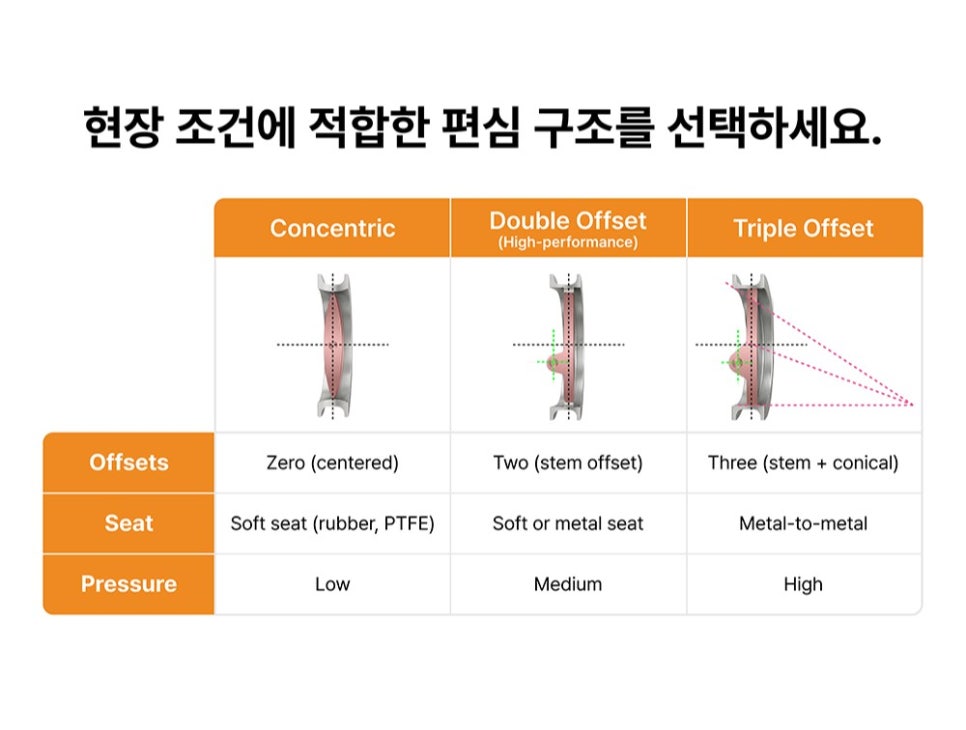

밸브 타입 한눈에 비교

​

​

그렇다면 어떤 걸 쓰면 좋을까요?

​

➜ Concentric

​

비용을 절감하고 싶을 때

상수도나 냉각수처럼 저압 배관에 사용할 때

​

➜ Double Offset

​

반복 개폐가 많거나 내구성이 중요할 때

화학, 석유 가스 등 산업용 공정에 사용할 때

​

➜ Triple Offset

​

고온, 고압, 증기(Steam) 환경에서 사용할 때

높은 밀봉 성능과 긴 수명이 필요한 설비에 사용할 때

​

​

​

​

​

버터플라이 밸브는 모두 같은 형태처럼 보이지만

편심(Offset) 구조에 따라 성능과 적용 분야가 크게 달라집니다.

배관의 압력, 온도, 유체의 특성, 개폐 빈도를 고려해 적합한 타입을 선택하면

설비의 수명과 유지보수 비용을 크게 개선할 수 있습니다.

​

앞으로도 밸브와 배관 부품에 대한 다양한 정보와

현장에서 도움이 되는 기술 솔루션을 쉽고 이해하기 쉽게 소개해드리겠습니다.

​

​
