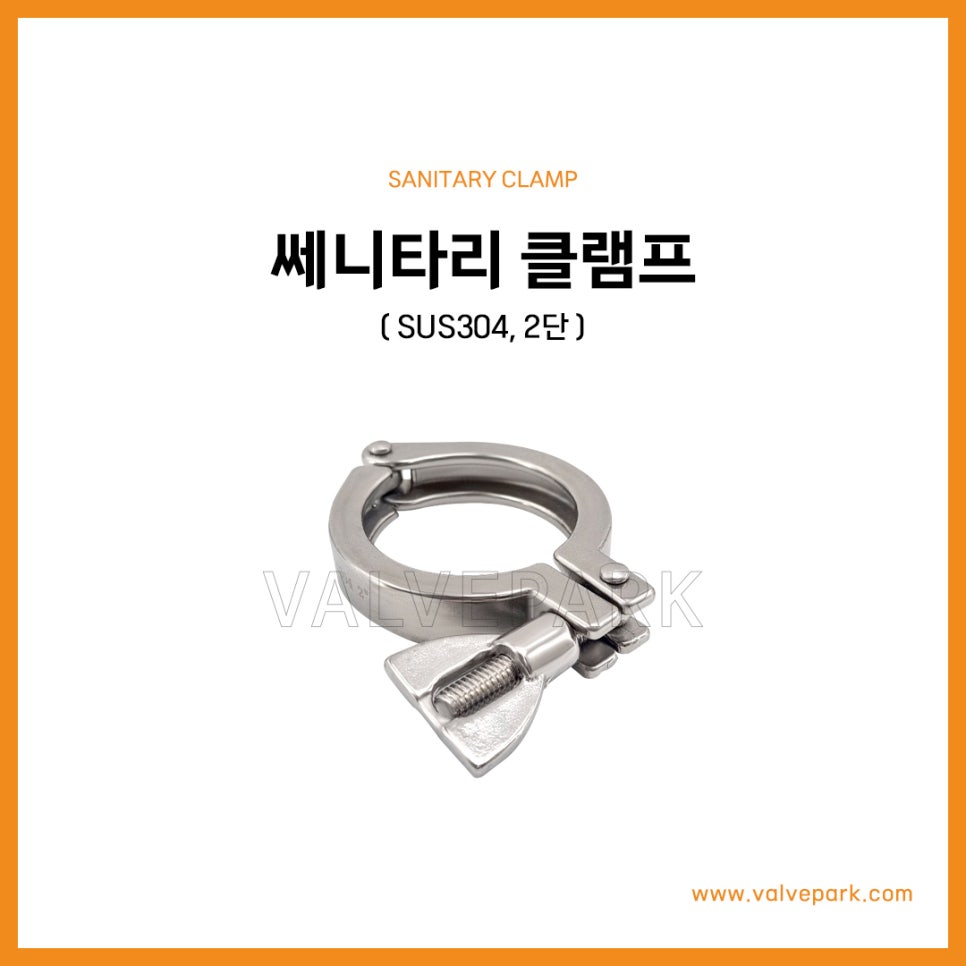

쎄니타리 클램프 (SUS304, 2단) | 밸브파크 미디어

안녕하세요. 밸브파크 입니다.

식품 공장이나 제약회사, 바이오 공장을 보면 대부분 스테인리스 배관으로 설비가 연결되어 있습니다.

그런데 이 배관은 영구적으로 용접되어 있는 것이 아니라 필요할때 쉽게 분리하고

다시 조립할 수 있도록 만들어진 연결 방식을 사용하는 경우가 많습니다.

이때 가장 많이 사용하는 방식이 바로 트라이 클램프(Tri Clamp, Sanitary Clamp) 방식이며

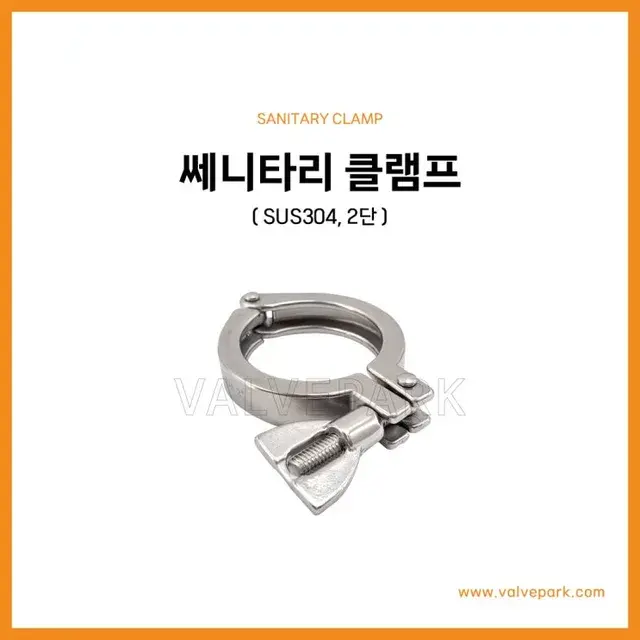

오늘은 SUS304 재질의 2단 쎄니타리 클램프를 소개해드리겠습니다.

쎄니타리 클램프란 무엇인가요?

한마디로 말하자면 배관과 배관을 단단하게 고정해 주는 고정 장치입니다.

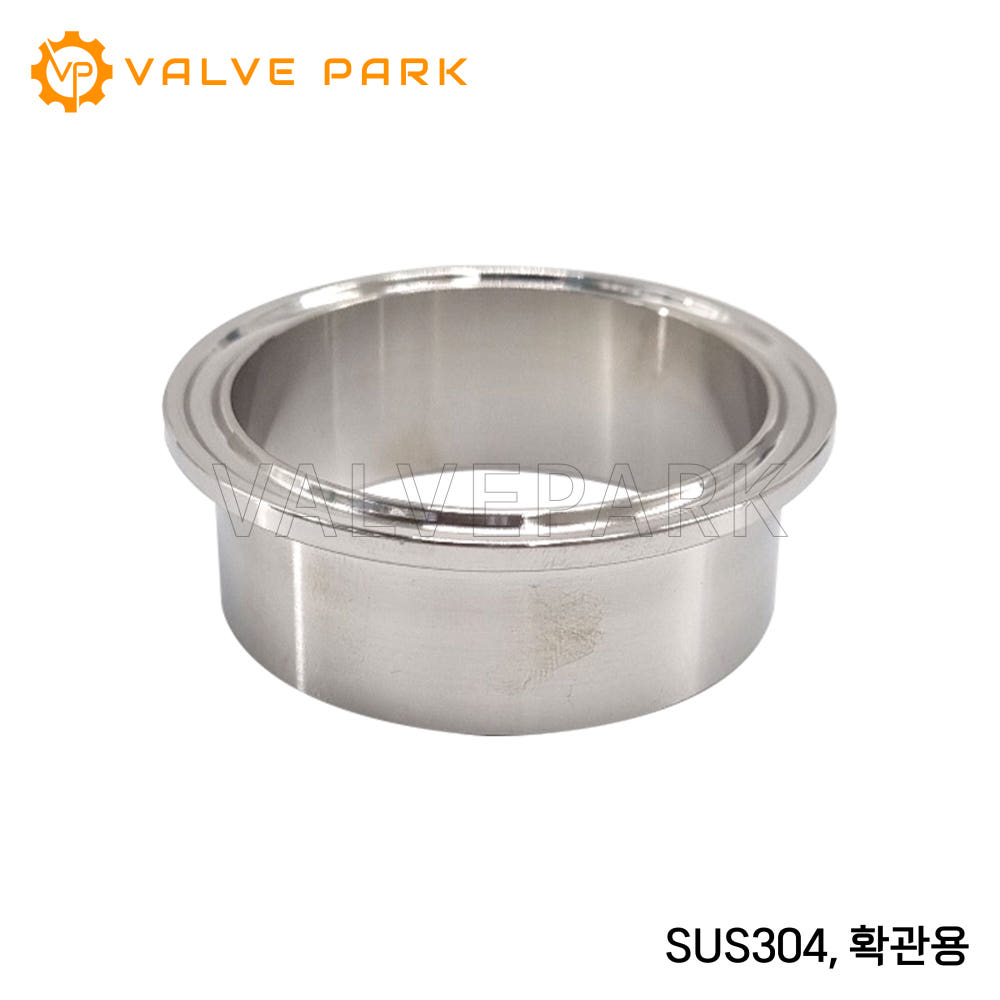

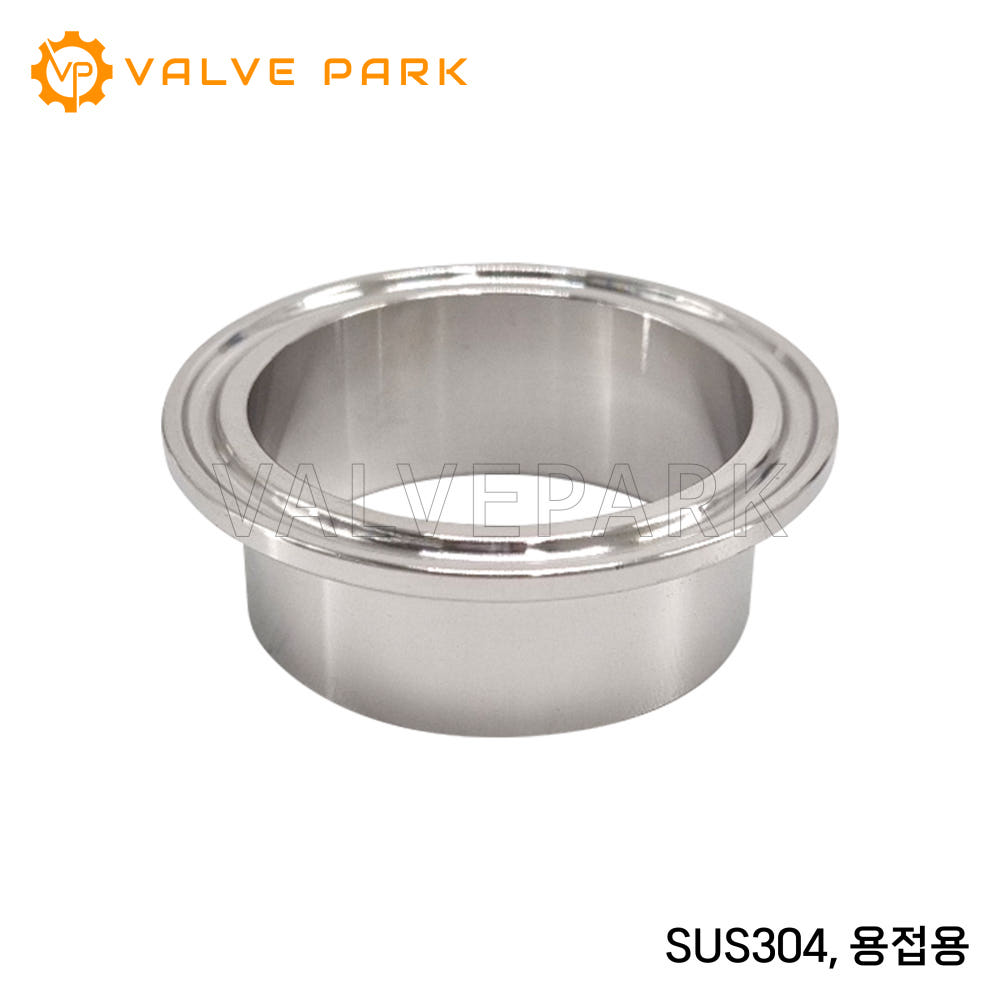

두 개의 페럴(Ferrule) 사이에 가스켓을 넣고 그 바깥쪽을 클램프로 감싸 조여주면 내부가 밀봉 됩니다.

페럴 + 가스켓 + 클램프

이 세 가지가 함께 있어야 하나의 완전한 연결이 만들어 집니다.

클램프만 있다고 연결이 되는 것이 아니라

가스켓과 페럴이 함께 사용되어야 한다는 점을 기억하면 이해하기 쉽습니다.

왜 트라이 클램프 방식을 사용할까요?

일반 산업용 배관은 용접하거나 나사산으로 연결하는 경우가 많습니다.

하지만 식품이나 의약품처럼 위생이 중요한 공정에서는 배관을 자주 분리하여 세척해야 합니다.

✔ CIP(자동 세척

✔ SIP(증기 살균)

✔ 정기 점

✔ 설비 유지보수

위와 같은 경우로 배관을 자주 분리해야 하는데

이때 용접 방식이라면 작업 시간이 오래 걸리고 관리도 어렵습니다.

트라이 클램프 방식은 손쉽게 분리하고 다시 조립할 수 있기 때문에

현재 가장 널리 사용되는 위생 배관 연결 방식입니다.

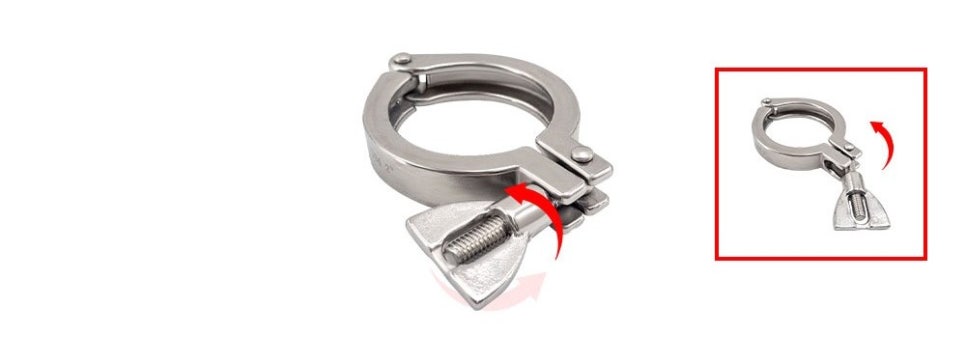

나비형 윙 너트

윙 너트는 손으로 돌려 조일 수 있기 때문에 별도의 공구가 필요하지 않습니다.

현장에서 작업자가 배관분리, 세척, 점검, 재조립을 빠르게 수행할 수 있어 작업시간이 크게 단축됩니다.

유지보수가 많은 생산라인에서는 이러한 편의성이 상당한 장점이 됩니다.

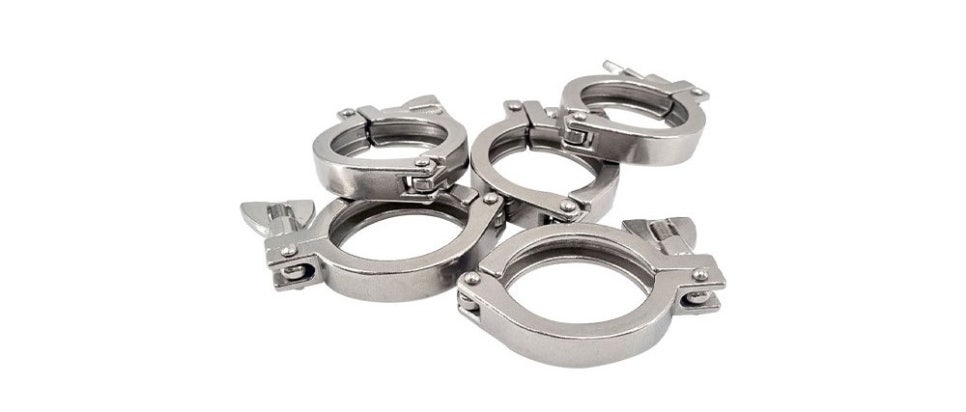

제품 특징 정리

✔ SUS304 스테인리스 재질

✔ 2단(Double) 구조 적용

✔ 우수한 체결력과 기밀성

✔ 나비형 윙 너트 적용

✔ 공구 없이 빠른 착탈 가능

✔ 다양한 트라이 클램프 규격 지원

✔ 식품·바이오·화학·2차전지 공정 적용

자주 묻는 질문

Q. 가스켓도 같이 필요한가요?

A. 네

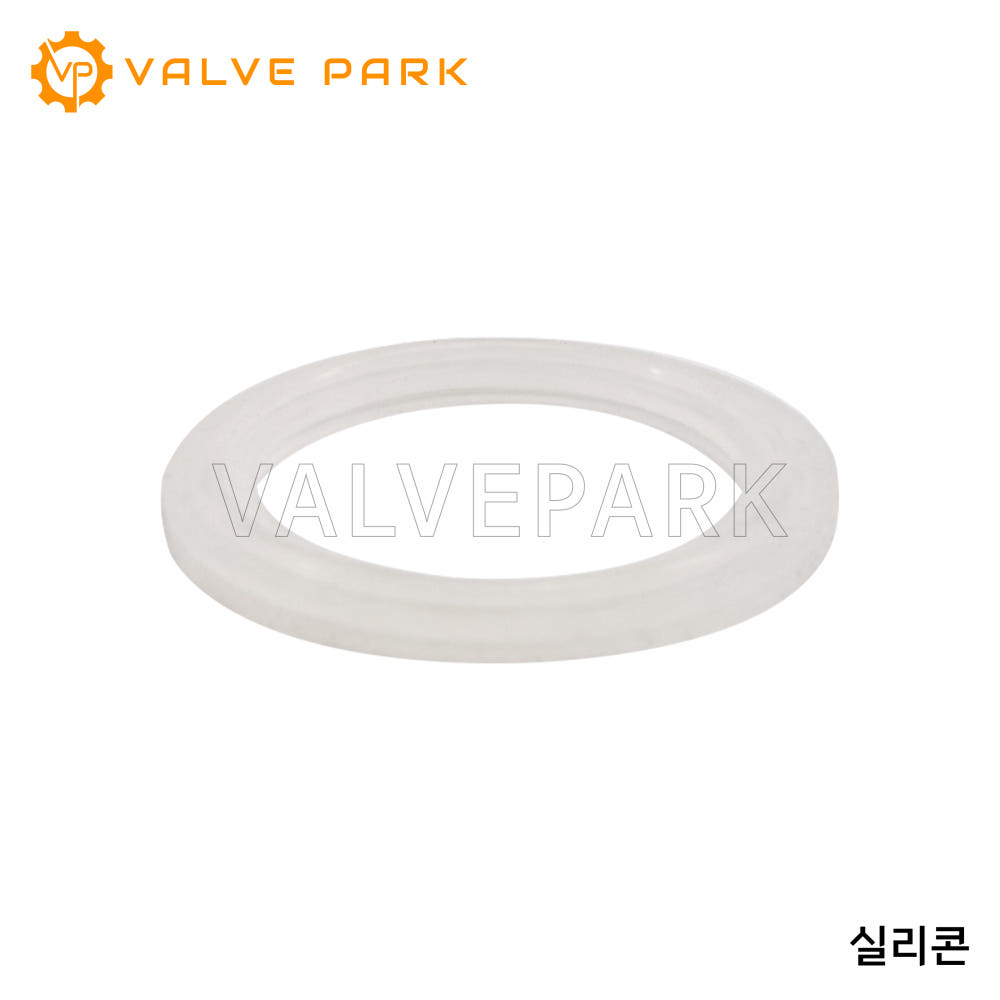

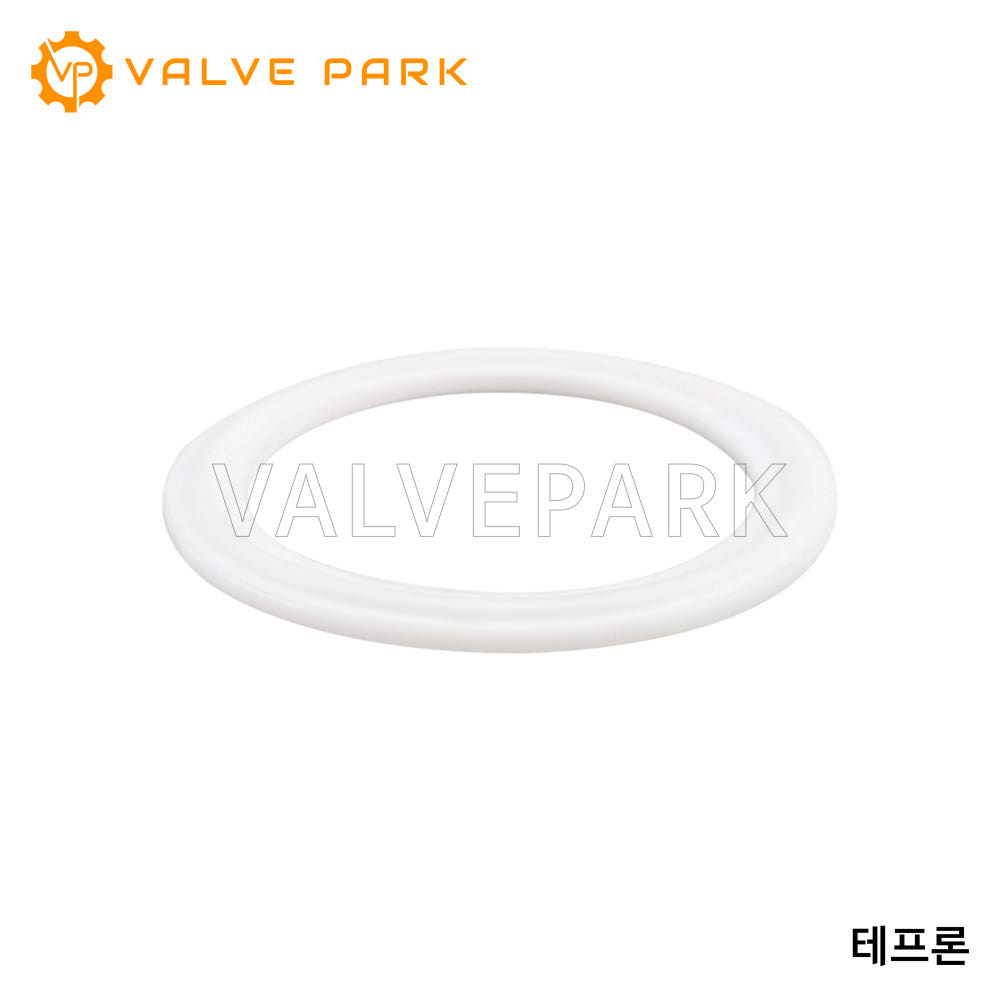

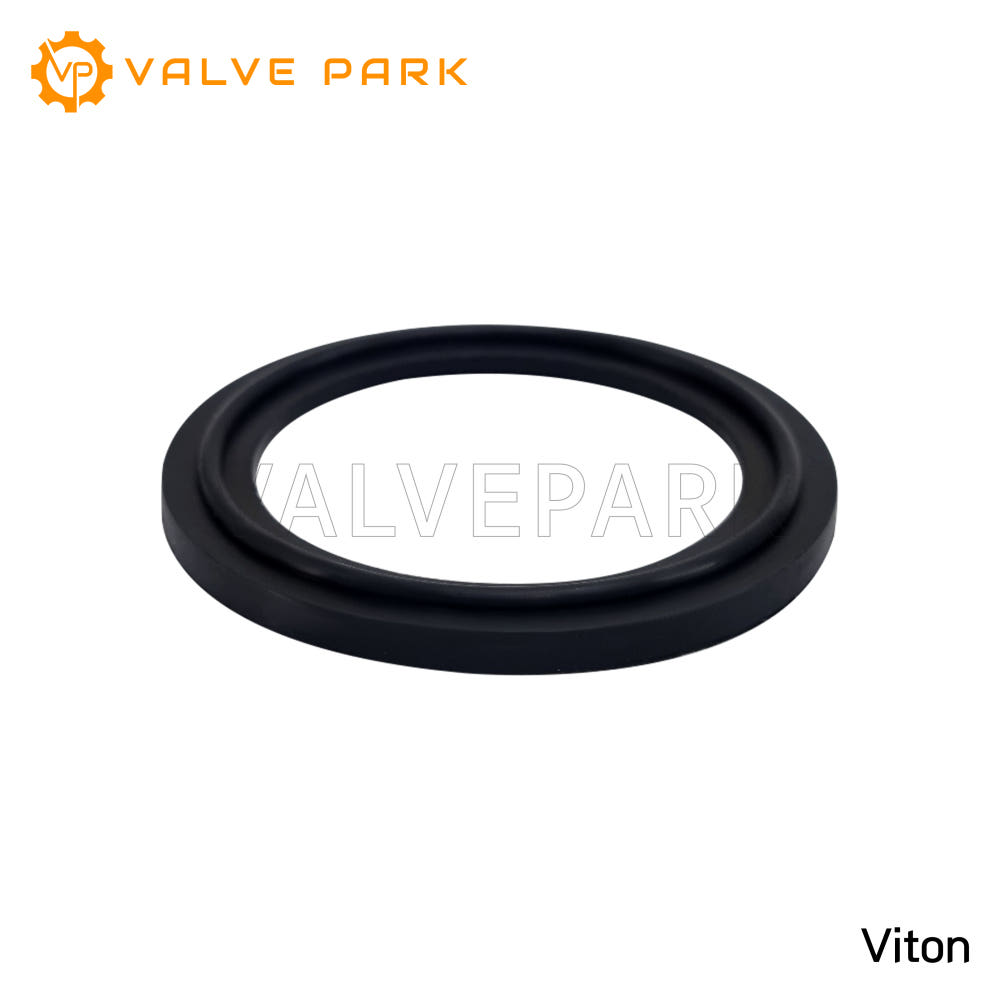

사용하는 유체와 온도에 따라 EPDM, 실리콘, PTFE 등의 가스켓을 선택합니다.

Q. 어떤 사이즈를 선택해야 하나요?

A. 현재 사용중인 페럴의 규격에 맞춰 선택하면 됩니다.

일반적으로 1인치, 1.5인치, 2인치 등 트라이 클램프 표준 규격으로 공급됩니다.

Q. 세게 조이면 더 좋은가요?

A. 반드시 그렇지는 않습니다.

너무 강하게 조이면 가스켓이 과도하게 눌려 손상될 수 있고

반대로 너무 약하면 누설이 발생할 수 있습니다.

손으로 단단히 조인 후 적정 체결 상태를 유지하는 것이 가장 중요합니다.

❗

쎄니타리 클램프는 단순한 연결 부품처럼 보이지만

위생배관의 기밀성과 안정성 유지보수 편의성을 좌우하는 핵심 부품입니다.

배관을 자주 분리해야 하는 설비라면 작업 효율성과 안전성을 모두 높일 수 있는 제품으로 추천드립니다.

🙌 결합 시 필요한 쎄니타리 가스켓
