[리뷰] 인라인 밸브, 사후관리로 증명하는 품질과 신뢰

​

안녕하세요, 밸브파크입니다.

최근 고객사이신 S사에서 밸브 작동 이상 문의가 있었습니다.

신속히 원인을 확인하고, 해결해 드렸는데요.

오늘은 밸브파크의 사후 관리에 대해서 소개해드리겠습니다.

​

​

​

고객사 상황

최근, 반도체 설비를 운영 중인 S고객사로 부터 특정 밸브 제품의 진공 상태 유지 불가 및 누설 관련 점검 요청이 있었습니다.

​

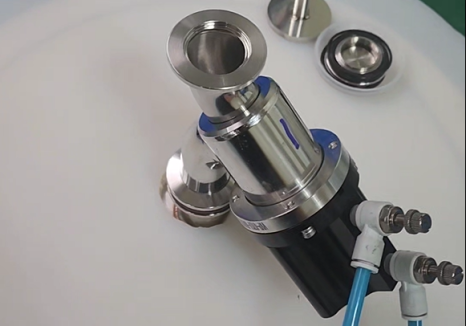

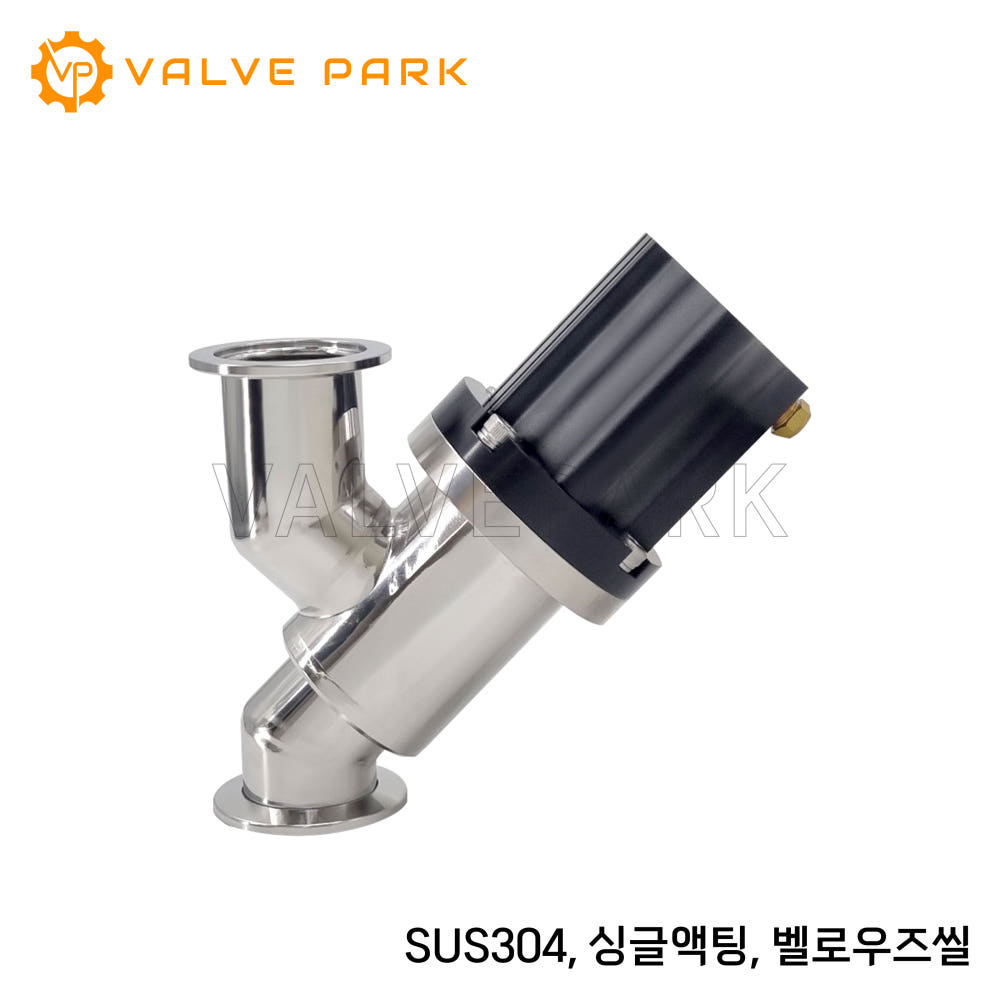

제품명 : 진공 공압 인라인 밸브

모델명: VVP-07(D)

수량: 3EA

증상: 진공 유지 실패 및 누설 발생

​

진공 상태가 유지되지 않고 계속 누설이 발생한다는 내용이었습니다.

👨‍🔧⚙️

점검 및 진단

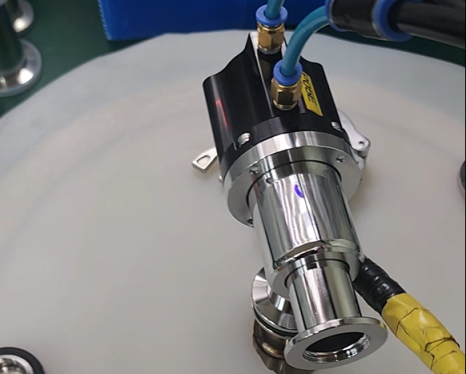

고객사의 요청에 따라 밸브를 입고하여,

전문 장비로 테스트를 통해 구체적인 원인 분석과 이상 부위 확인에 나섰습니다.

​

사용된 진단 방식

테스트 방식: 헬륨 누설 테스트 (HE LEAK TEST)

헬륨 가스를 주입하고, 누설 여부를 정밀 감지

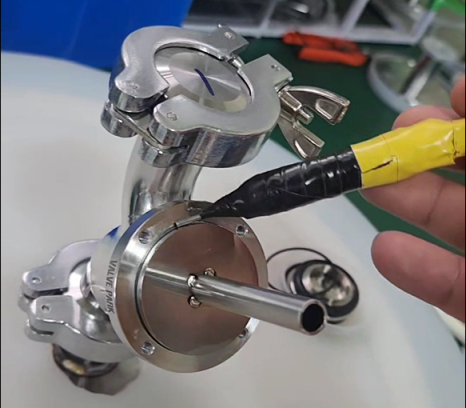

진공 상태의 밸브에 헬륨 가스를 분사하여 누설 여부 확인

기준 조건: 진공도 1.0 x 10⁻⁴ Pa 이하 / 누설 기준 5.0 x 10⁻⁸ ATM·Pa·㎥/sec 이하

​

​

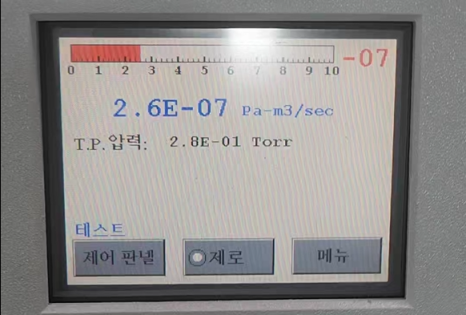

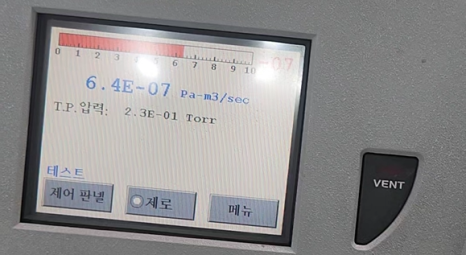

1️⃣ 밸브 전체 상태 테스트 (조립 상태 기준)

● 조립 상태에서 누설이 확인 됨

● 진공 압력이 설정 수치까지 도달하지 않음

​

​

2️⃣ BODY 단독 테스트

● 누설 없음

● 정상 진공 압력 유지

​

​

​

3️⃣ SHAFT 정상 BODY 조립 후 테스트

● 다시 누설 발생

● 동일한 현상 3EA 모두에서 반복

​

​

👨‍🔧🔍

고장 원인

정밀 점검 결과, 내부 벨로우즈(Bellows) 손상이 주된 원인으로 확인되었습니다.

이는 진공 밸브 사용 중 아래와 같은 조건에서 자주 발생할 수 있습니다.

● 고속 VENT(배기) 시 급격한 에어 유입

● 벨로우즈 주름 사이에 이물질 유입

조치 및 대응

밸브파크는 손상 원인을 기준으로 필요한 부품을 정확히 교체하고,

재조립 후 동일한 테스트 환경에서 검증을 마친 뒤 출고하였습니다.

​

✔ 손상된 벨로우즈 교체

✔ 관련 부품(실린더, O-RING) 교체

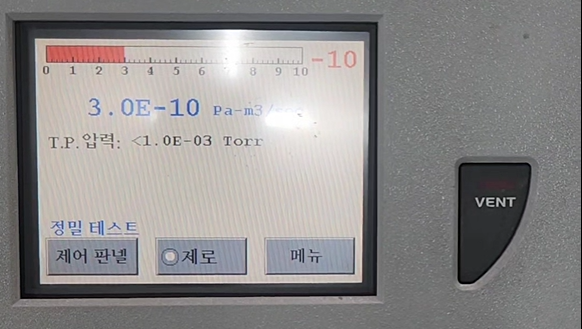

✔ 수리 후 헬륨 누설 테스트(HE LEAK TEST) 재실시

✔ 문제 없이 작동 확인 후 재출고

​

​

진공 밸브 사용 시 주의사항

​

밸브의 수명과 성능은 운용 습관만으로도 크게 달라집니다.

​

⛔ 급격한 에어 유입은 피해주세요!

🚫 이물질이 벨로우즈에 끼지 않도록 관리해주세요!

​

이처럼 간단한 관리만으로도 진공 밸브의 성능과 수명을 훨씬 더 오래 유지할 수 있습니다.

​

고장보다 먼저 움직이는 밸브 관리, 밸브파크는 다릅니다!

밸브파크는 단순히 판매를 위한 공급자가 아닙니다.

제품이 설계대로 작동하고, 안정적으로 오래 사용될 수 있도록 관리하는 것을 우리의 책임으로 생각합니다.

제품에 문제가 생겼을때 '우린 그냥 판매만 했어요~' 하는 방식 대신

현장 상황을 함께 고민하려고 노력합니다.

A/S를 전담하는 곳은 아니지만,

고객이 제품을 잘 쓸 수 있도록 돕는 건 당연하다고 생각해요.

앞으로도 파는데서 끝나지 않고, 믿을 수 있는 품질과, 흔들림 없는 제품 관리 기준으로

함께 신뢰를 만들어 가는 밸브파크가 되겠습니다.

​

.

.

.

.

.

🏃‍♂️💨
