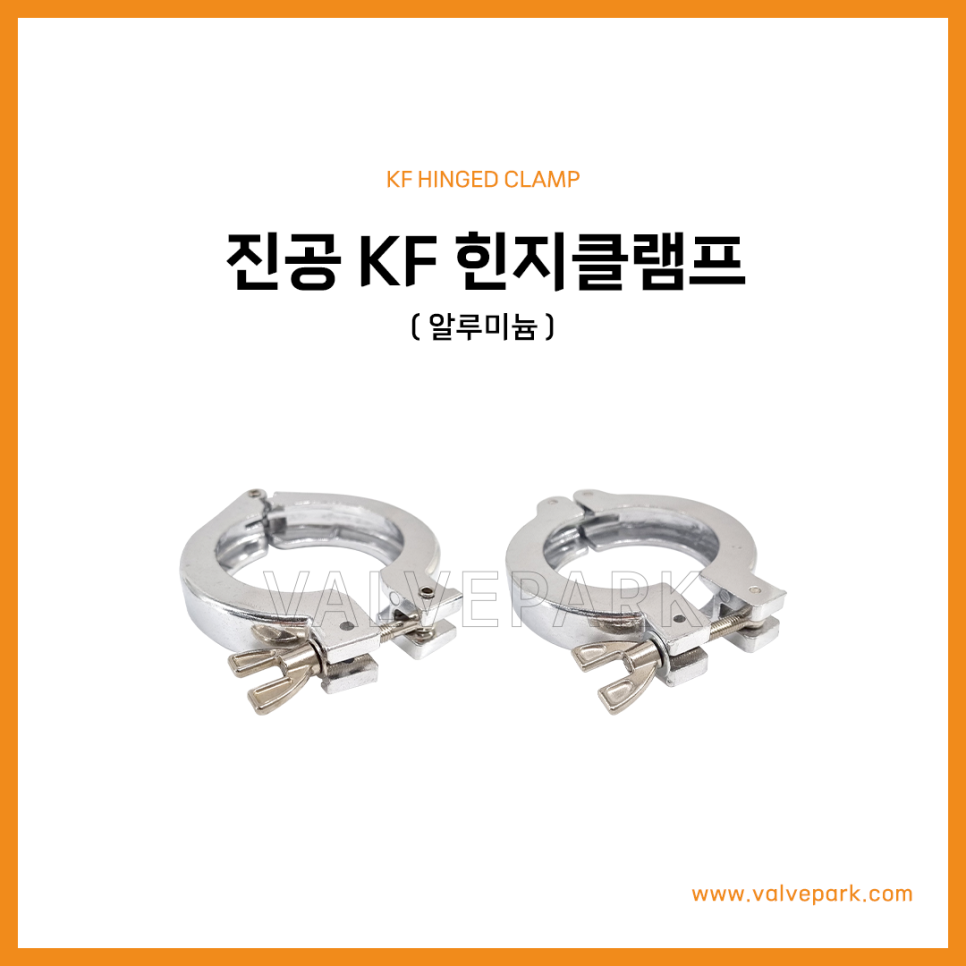

진공 KF 힌지클램프 (알루미늄, 더블·싱글핀)

​

안녕하세요, 밸브파크 입니다.

진공 장비를 구성하다 보면 여러 부품을 쉽고 튼튼하게 연결해야 하는 순간이 많습니다.

그럴 때 빠질 수 없는 부품이 바로 KF 힌지클램프(KF Hinge Clamp)인데요.

오늘은 많은 분들이 궁금해하시는 KF 힌지클램프에 대해 간단하고 쉽게 설명해 드리겠습니다.

​

​

진공 시스템에서 KF 힌지클램프란?

​

진공 시스템에서는 여러 구성 요소 (플랜지, 센터링, 오링 등)를 빠르고 튼튼하게 연결해야 합니다.

이때 KF 힌지클램프(KF Hinge Clamp)는 이를 간편하게 해주는 핵심 부속품입니다.

​

KF는 ISO-KF, NW 규격으로도 불리는 표준 진공 플랜지 규격이며,

힌지클램프는 이 플랜지끼리 빠르게 체결/분리하도록 설계된 클램프입니다.

​

클램프가 뭔가요?

클램프는 두 부품을 꽉 붙잡아주는 집게 같은 도구입니다.

진공라인이나 배관(파이프) 연결부를 고정할 때 사용하는 클램프(Clamp)로

빠지지 않게 단단히 고정해주는 역활을 합니다.

쉽게 말하면 파이프를 꽉 묶어주는 띠 같은 제품입니다.

​

​

더블핀은 어떤게 다른가요?

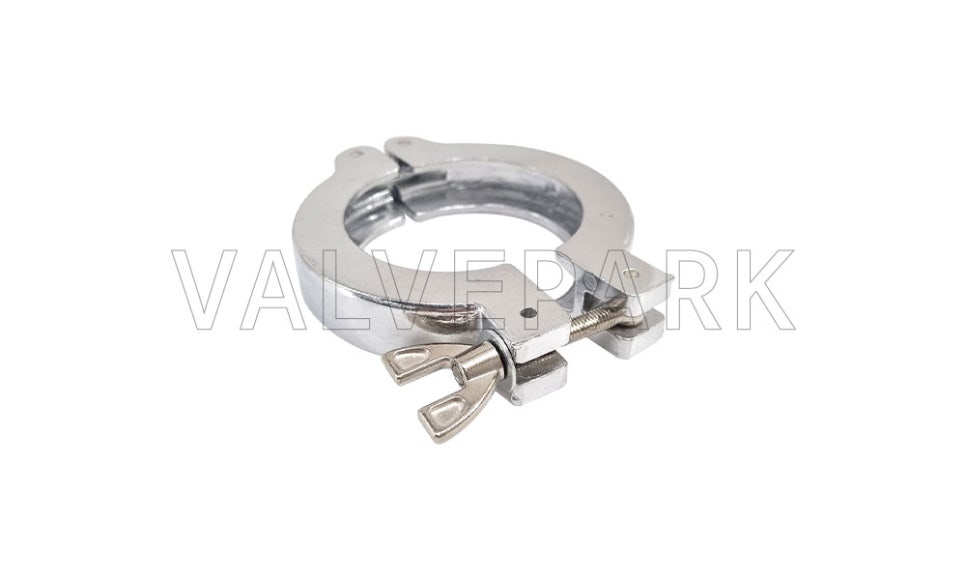

보통 클램프는 한쪽만 핀으로 잠기지만

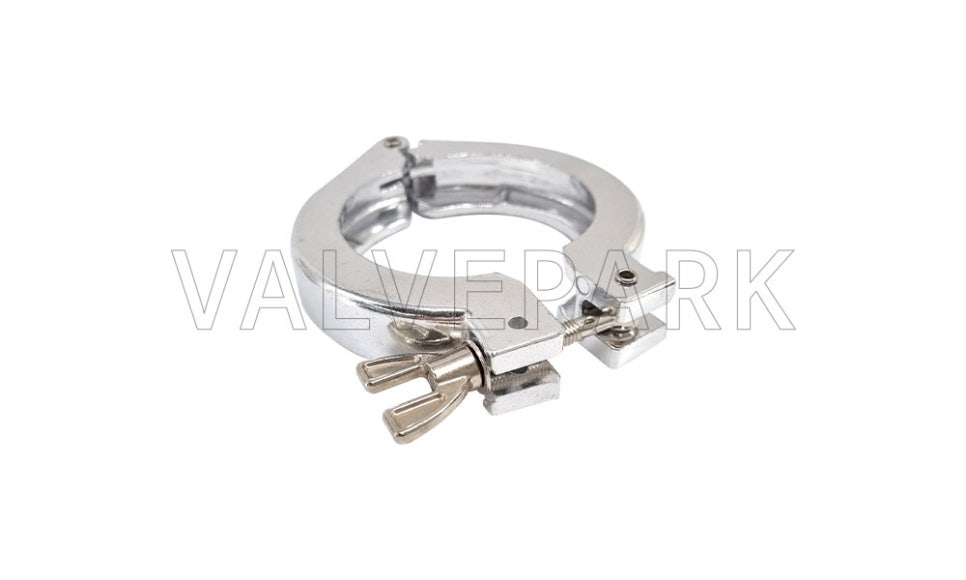

더블핀(Double Pin)은 양쪽에서 동시에 꽉 눌러줍니다.

그래서 흔들리거나 틀어질 걱정이 없습니다.

진동이 많은 기계에 딱 좋습니다.

​

​

​

KF 힌지클램프의 장점

​

✔️ 빠른 설치/분해

힌지 구조 덕분에 별도의 공구 없이도 손쉽게 진공 배관을 연결하고 해체할 수 있습니다.

✔️ 표준 규격 호환

ISO-KF 표준 플랜지(예: NW10, NW16, NW25, NW40, NW50)와 호환되어 다양한 진공 장비에 적용 가능합니다

✔️ 재사용성

오링만 교체하면 여러번 반복해서 사용할 수 있어 유지보수가 간편합니다.

​

​

​

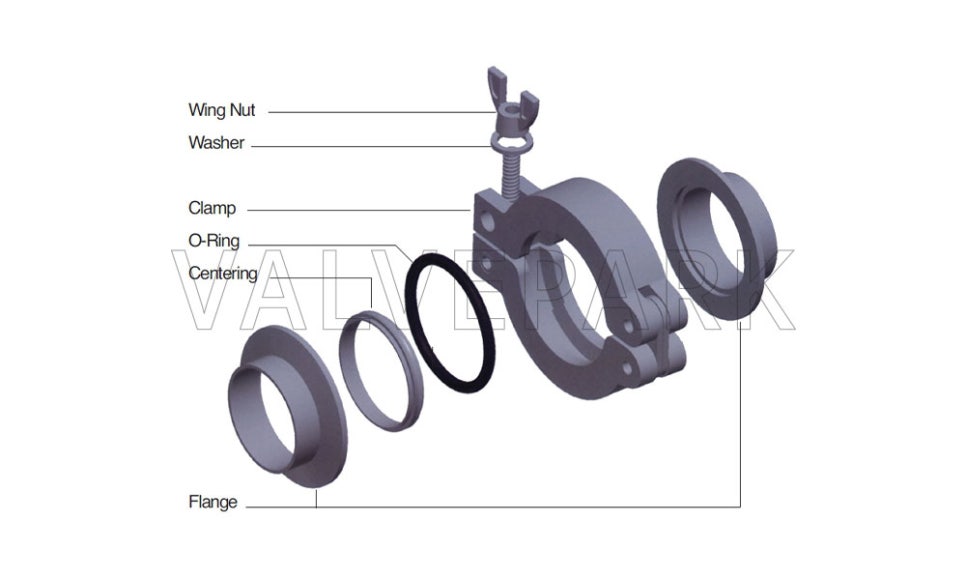

KF 플랜지 결합 방식 소개

KF방식의 조립은 별도의 공구 없이 손으로 조립 및 분해가 가능하다는 것이 가장 큰 장점입니다.

기본 구성은 다음과 같습니다.

​

• 두개의 KF 플랜지

• 센터 링 (Center Ring)

• O-링(O-ring)

• 알루미늄 또는 스테인리스 재질의 클램프

• 윙너트(Wing Nut) 방식 체결 구조

​

※ 윙너트를 손으로 조이기만 하면 빠르고 확실하게 연결할 수 있어,

유지보수 및 잦은 분해·조립이 필요한 진공라인에 매우 적합 합니다.

​

​

​

​

🥳 밸브파크 판매 1위

KF 힌지클램프(알루미늄, 더블핀)

🙌 결합 시 필요한 센터링 & O링

​

KF 힌지클램프는 간편한 조립성과 안정적인 밀폐 성능으로

다양한 진공 시스템에서 폭넓게 활용되고 있는 필수 부품입니다.

간단한 구조지만 진공 밀폐성과 빠른 작업성을 동시에 제공하기 때문에

초보자부터 전문가까지 매우 유용하게 쓰입니다.

​

앞으로도 진공 부품 관련 유용한 정보로 찾아뵙겠습니다.

.

.

.

🔧
