고무 O링 내화학성 표 읽는 법, EPDM·NBR·Viton·실리콘 재질 선택

한눈에 보기

읽는 순서: 범례, 매체 이름, 농도와 온도, 자료 대조

매체별 고무: EPDM은 물·스팀·알칼리, NBR은 오일·연료, Viton은 산·오일·탄화수소, 실리콘은 식품·음료

자료마다 갈리는 곳: Viton의 스팀·알칼리, 용제 칸에 묶인 여러 매체

문의 정보: 매체 이름과 농도, 사용 온도, O링 규격

안녕하세요, 밸브파크입니다.

내화학성 표의 ◎○△×는 후보 재질을 거르는 용도로 쓰고, 재질은 매체 이름과 농도, 온도를 맞춰 본 뒤에 정합니다.

세정액이나 용제가 바뀌면 이전 매체에 맞춰 고른 O링 재질이 맞지 않아 O링이 부풀거나(팽윤) 굳을 수 있습니다. 표의 등급만 보고 재질을 바꾸면 같은 증상이 다시 나오기도 합니다.

이 글은 EPDM, NBR, Viton(FKM), 실리콘 네 가지 고무를 대상으로 표를 읽는 순서와 매체별로 갈리는 지점을 정리했습니다.

내화학성 표의 ◎○△×는 어디까지 믿어도 되나요?

후보를 거르는 데까지입니다. 표는 매체 이름과 재질만 맞춰 놓은 일반 지침이라 현장의 농도와 온도, 접촉 시간은 담지 못합니다.

표 한 장으로 재질을 확정하지 않으려면 아래 네 가지를 순서대로 봅니다.

1️⃣ 범례: 표마다 기호의 뜻이 다릅니다. ◎가 최상인 표가 있는가 하면, ×를 '견딘다'로 ○를 '견디지 못한다'로 쓰는 표도 있고, 1이 최상이고 4가 불량인 숫자 등급 표도 있습니다.

2️⃣ 매체 이름: '용제' 한 칸에 여러 매체가 묶여 있어 톨루엔에 맞는 재질이 아세톤에는 맞지 않을 수 있습니다. 빈 칸은 '문제없음'이 아니라 '자료 없음'입니다.

3️⃣ 농도와 온도: 아세트산이나 질산처럼 농도별로 행을 나눈 표가 있고 스팀 행에 온도를 적은 표도 있어, 우리 조건과 가장 가까운 행을 봅니다. pH 값만으로는 재질을 정하지 못하므로 매체 이름과 농도(%)가 필요합니다.

4️⃣ 자료 대조: 같은 Viton이라도 불소 함량과 가교 방식에 따라 배합이 달라 표마다 등급이 갈립니다. 한 표만으로 정하지 않고 두 자료 이상을 맞춰 봅니다.

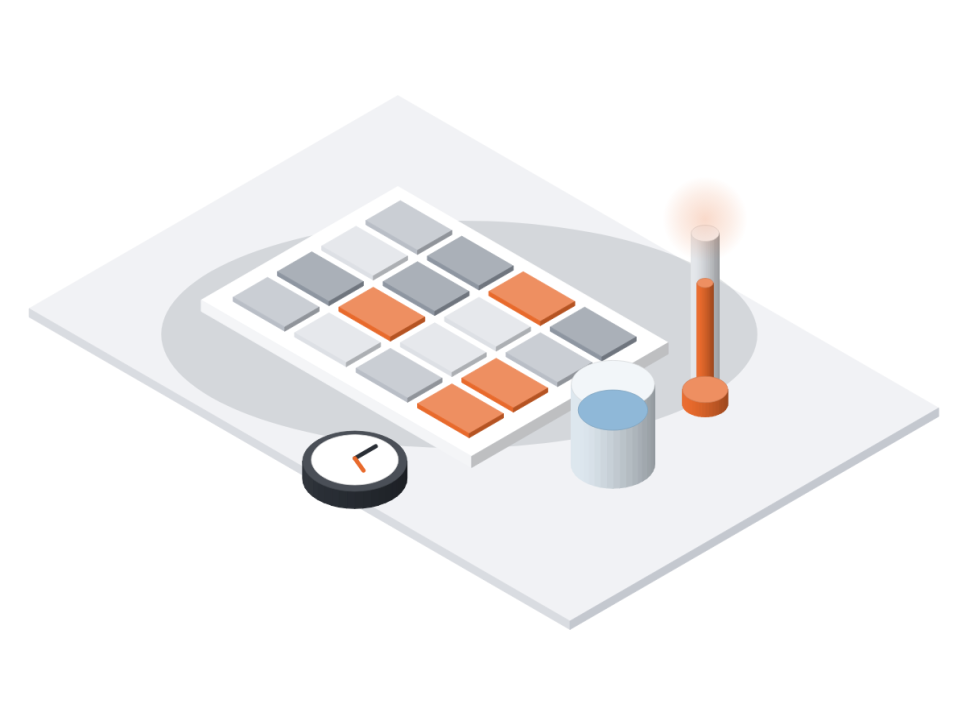

등급표 한 장과 표 밖에서 따져야 할 온도, 농도, 접촉 시간

표로 후보를 거르고, 조건으로 확정

EPDM·NBR·Viton·실리콘은 매체별로 어떻게 갈리나요?

물·스팀·알칼리는 EPDM, 오일·연료는 NBR과 Viton, 식품·음료는 실리콘 쪽으로 갈립니다. 카탈로그 기준 용도입니다.

카탈로그 기준 등급 가운데 이 글에 필요한 매체만 골라 정리했습니다.

NBR: 물·오일 우수, 강알칼리 양호, 용제 보통, 강산 불량

EPDM: 물·강알칼리 우수, 강산 양호, 오일·용제 불량

Viton(FKM): 물·오일·강산 우수, 용제 양호(케톤·에스터 제외), 강알칼리는 자료마다 갈림

실리콘: 물·강알칼리 양호, 용제 보통, 오일 불량~양호, 강산 불량

카탈로그 일반 도표가 권하지 않는 매체는 EPDM이 탄화수소·오일·유지이고 NBR이 용제·벤젠·자일렌입니다. 실리콘은 스팀·용제·탄화수소, Viton은 스팀·케톤·에스터 등입니다. Viton의 용제와 알칼리는 자료마다 등급이 달라 표에는 용제를 '양호(케톤·에스터 제외)'로, 알칼리를 '자료마다 갈림'으로 적었습니다.

매체가 맞지 않으면 O링이 매체를 흡수해 부풀거나(팽윤) 굳고 갈라질 수 있습니다. 같은 크기의 O링도 매체에 따라 한쪽만 굵어질 수 있습니다.

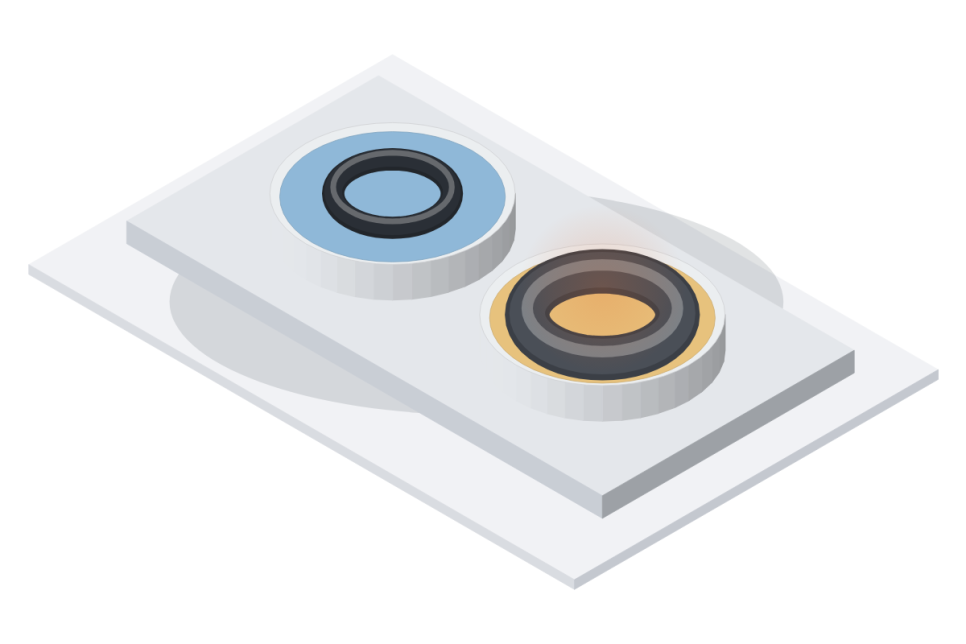

같은 크기의 O링을 두 가지 매체에 담갔을 때 오른쪽만 굵게 부푼 모습

매체와 조건에 맞춰 밸브파크는 어떤 구성을 제안하나요?

매체 이름과 농도, 온도를 알려 주시면 O링 재질까지 함께 맞춰 제안합니다. 진공 플랜지의 센터링&O링부터 위생 배관의 가스켓, 부식성 가스 배기 밸브까지 구간별 구성은 아래와 같습니다.

밸브파크 추천 구성

진공 센터링&O링 (SUS304, VITON): KF·ISO 진공 플랜지

KF·ISO 진공 플랜지의 O링은 Viton(FKM)이 널리 쓰이며, 오일과 탄화수소, 대부분의 공정 가스에 맞는 재질입니다. SUS304 센터링 링과 Viton O링이 한 세트이고 규격은 KF(NW)와 ISO 플랜지에 대응합니다.

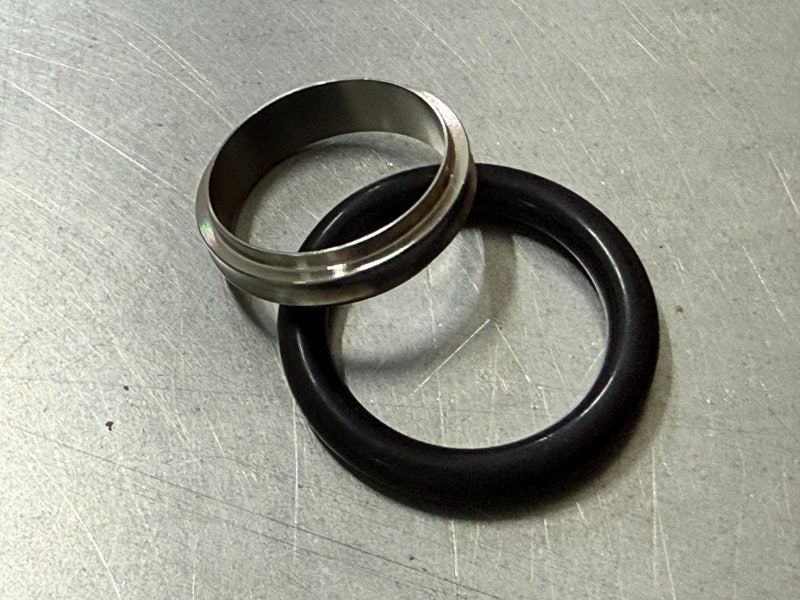

SUS304 센터링 링과 O링을 나란히 놓은 실물 사진

구성: SUS304 센터링 링과 Viton(FKM) O링 세트

함께 쓰는 부품: KF 힌지클램프(알루미늄, 더블핀), 윙 너트로 공구 없이 착탈

한계: 증착·식각 공정의 불소계·염소계 부식성 가스 일부는 Viton으로 대응이 어려워 FFKM 같은 상위 재질을 검토

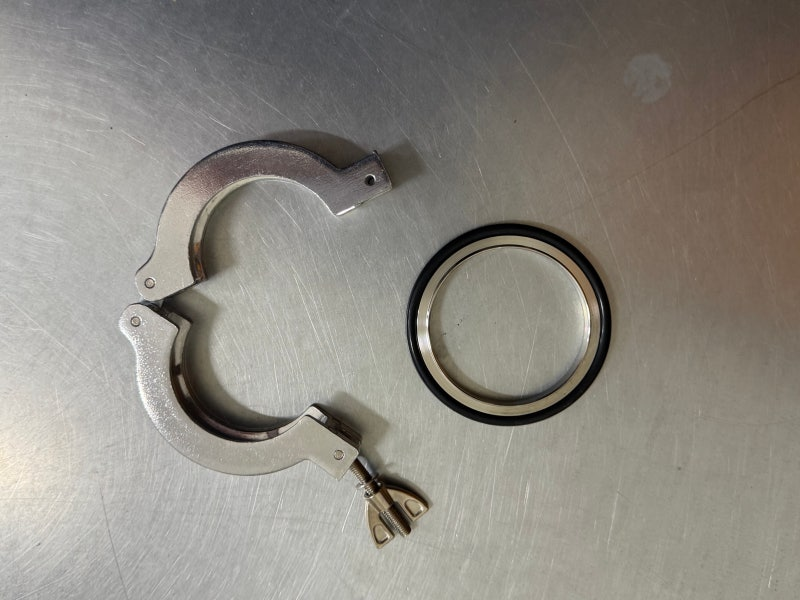

열린 힌지클램프 옆에 놓인 센터링&O링 세트

HTC 테플론 코팅 진공 밸브: 부식성 가스 배기 라인

배기 라인에 부식성 가스가 흐르면 O링뿐 아니라 밸브 몸체 안쪽 면도 매체와 닿습니다. 이 밸브는 304 스테인리스 몸체 안쪽을 Teflon으로 코팅했고, 카탈로그 기준 코팅층은 물이나 화학물질을 흡수하지 않습니다. 카탈로그 기준 밸브 안팎의 연속 사용 온도는 120℃까지이며 이 값을 넘는 라인에는 맞지 않습니다.

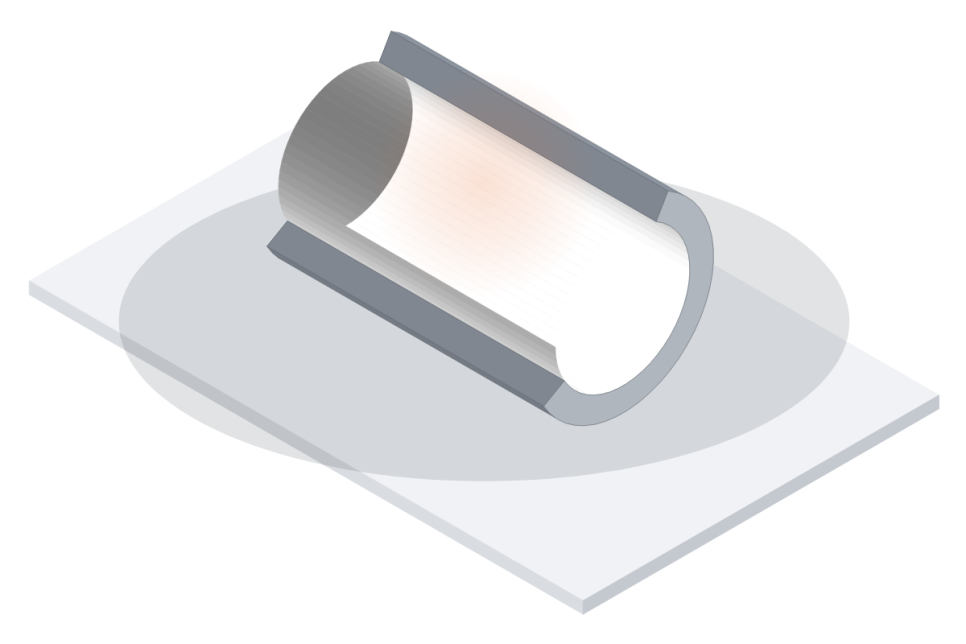

스테인리스 몸체 안쪽에 흰 코팅층을 입힌 단면

씰: 포핏 씰은 Viton이고 다른 재질과 FFKM O링은 요청 사양

접속과 압력: KF·ISO 플랜지, 사용 압력 1 atm~1×10⁻⁷ mbar

쎄니타리 가스켓 (Viton, 실리콘, 테프론): 트라이 클램프 위생 배관

트라이 클램프 연결부는 같은 규격에서 가스켓 재질만 바꿔 매체에 맞춥니다. Viton 날개 가스켓은 EPDM으로 대응이 어려운 유기용제(케톤·에스터 제외)와 고온 라인에, 테프론(PTFE) 가스켓은 엘라스토머로 대응이 어려운 구간에 씁니다. 실리콘 날개 가스켓은 식품·유제품·제약 라인용입니다.

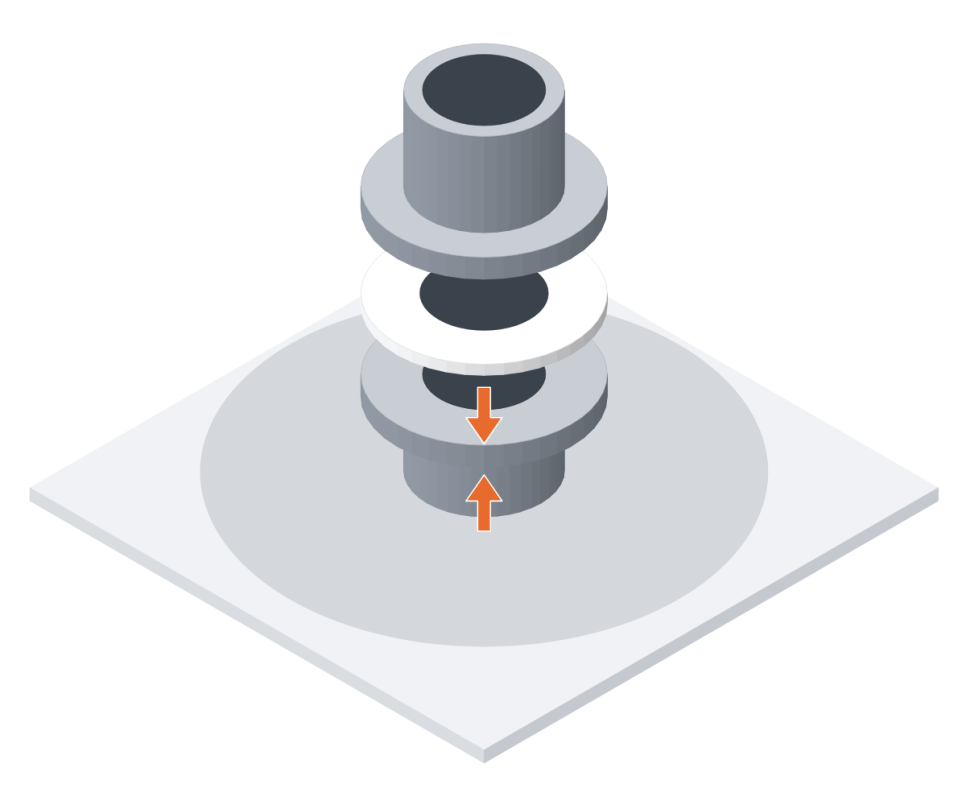

두 페룰 사이에 가스켓을 끼우는 트라이 클램프 연결부 분해도

규격: 트라이 클램프 표준 사이즈, 날개형은 이탈 방지 턱으로 조립 위치 고정

주의: 테프론은 복원력이 약해 체결 토크와 교체 주기를 확인

주의: 스팀 살균이나 알칼리 세정이 있는 라인은 Viton보다 EPDM 쪽을 먼저 확인

자주 묻는 질문

Q. IPA 세정 라인에 NBR O링을 써도 되나요?

조건부입니다. 일부 내화학성 표에서는 NBR이 조건부 등급이고 EPDM과 Viton은 견디는 쪽이지만, Viton 칸이 비어 있는 표도 있습니다. 세정액 농도와 온도, 접촉 방식(닦아내기인지 담그는지)을 확인한 뒤 정합니다.

Q. 스팀 라인에 Viton을 써도 되나요?

권하지 않는 쪽입니다. 카탈로그 기준으로 Viton은 스팀이 권장 매체에서 빠져 있고, 스팀·알칼리 라인에는 EPDM이 맞는 재질로 분류됩니다. 위생용수 계통의 정적 씰에는 Viton을 스팀에 쓰는 것으로 적은 자료도 있어 배합과 스팀 조건에 따라 갈리므로, 스팀 온도와 횟수를 확인한 뒤 정합니다.

Q. 표에는 ◎인데 왜 몇 달 만에 O링이 굳나요?

◎는 매체에 견딘다는 등급이지 눌린 채 굳는 압축 영구 변형이 없다는 뜻이 아니기 때문입니다. 압축 영구 변형은 온도에 크게 좌우되고 오래 눌려 있을수록 커집니다. 세정액 농도가 올라가거나 두 가지 이상이 섞이면 표의 단일 매체 등급과 달라질 수 있으므로, 온도와 접촉 시간, 매체 조건을 함께 봅니다.

Q. Viton 말고 다른 재질의 O링도 구할 수 있나요?

가능하지만 요청 사항에 따라 MOQ(최소 주문 수량)가 있을 수 있으니 문의 바랍니다. 밸브파크는 FFKM이나 EPDM 같은 다른 재질도 요청 조건에 맞춰 최대한 알아봅니다.

견적 문의 준비 정보

아래 정보를 알려 주시면 O링 재질까지 함께 사양 검토를 시작할 수 있습니다.

1️⃣ 매체: 이름과 농도(%), 둘 이상 섞이는 경우 혼합 비율

2️⃣ 온도: 상시 온도와 최고 온도

3️⃣ 접촉 방식: 상시 접촉, 세정 때만 접촉, 스팀 살균 여부와 횟수

4️⃣ 현재 O링: 재질과 증상(팽윤, 경화, 균열), 교체 주기

5️⃣ 규격: KF 호칭 또는 내경×두께, 접속 방식(KF, ISO, 트라이 클램프 등)

6️⃣ 수량

사양표나 세부 자료가 필요한 경우 문의해 주시기 바랍니다.

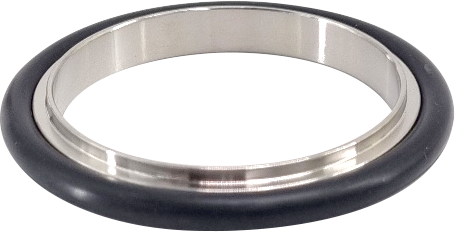

▸ 상품 보기: 진공 센터링&O링 (SUS304, VITON)
