진공 시스템 구축의 기본, KF 진공 피팅 종류와 역할 알아보기

​

안녕하세요 밸브파크 입니다.

진공 시스템은 펌프만으로 완성되지 않습니다.

목표 진공도를 안정적으로 유지하기 위해서는 배관, 플랜지, 밀봉 부품, 분기관 등

각 구성 요소가 적절하게 설계되어야 합니다.

특히 중·저진공 영역에서 널리 사용되는 KF(Klein Flange) 규격은

설치가 간편하고 유지보수가 쉬워 연구시설, 분석장비, 반도체 설비, 산업용 진공 장비 등

다양한 분야에서 사용되고 있습니다.

이번 기술 솔루션에서는 KF 진공 배관 시스템을 구성하는 주요 피팅류의 역활과

기술적 특징에 대해 알아보겠습니다.

​

KF 진공 피팅이란?

​

KF 피팅은 플랜지, 센터링, O-RING, 클램프를 이용하여 배관을 연결하는 방식입니다.

용접 연결 방식에 비해 조립과 분해가 간편하며 유지보수성이 뛰어나기 때문에

장비 전검이나 배관 변경이 잦은 환경에서 많이 적용됩니다.

​

KF 규격의 가장 큰 특징은 다음과 같습니다.

​

• 우수한 진공 밀폐 성능

• 빠은 체결 및 분리

• 높은 호환성

• 유지보수 비용 절감

• 다양한 배관 구성 가능

​

​

​

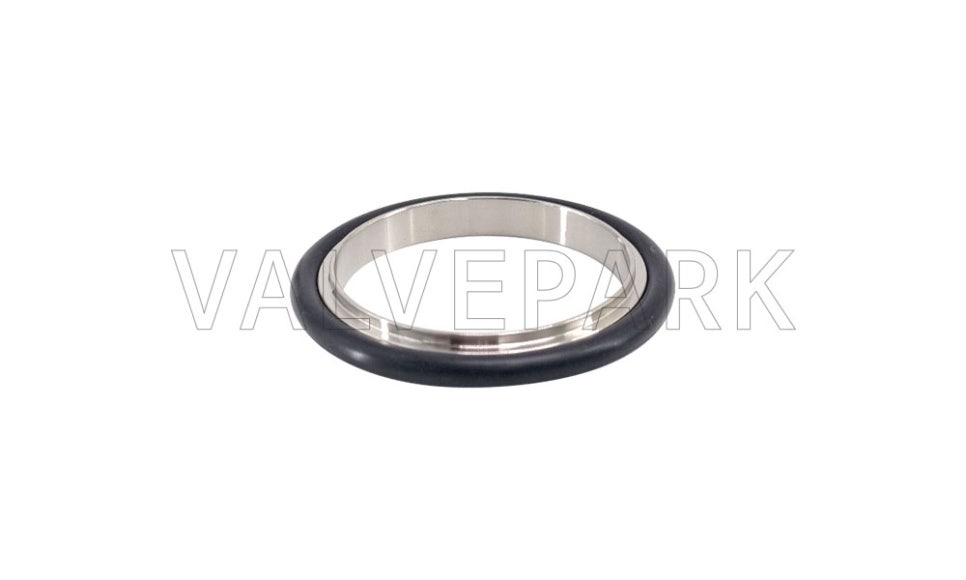

1. 센터링 & O-RING

​

진공 밀폐의 핵심 구성품

​

센터링과 O-RING은 KF 연결부에서 실질적인 밀봉 기능을 수행하는 부품입니다.

선터링은 플랜지 간 정렬을 유지하고 O-RING은 외부 공기의 유입을 차단하여 진공 상태를 유지합니다.

특히 VITON O-RING은 내열성과 내화학성이 우수하여 일반 산업용 진공 시스템에서 널리 사용됩니다.

​

​

주요 역할

✓ 플랜지 중심 정렬

✓ 진공 누설 방지

✓ 진동 및 미세 오차 흡수

​

​

​

​

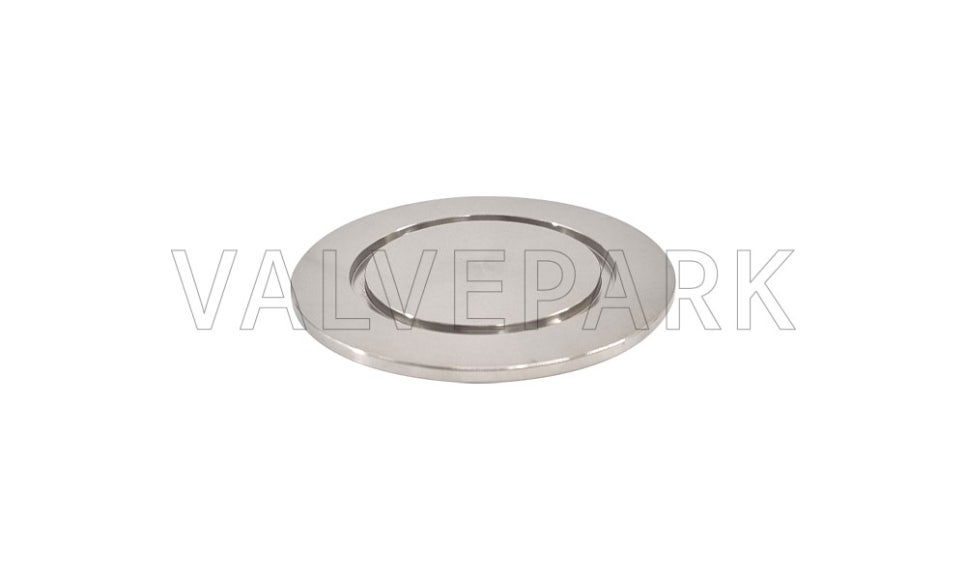

2. KF 블랭크 플랜지

미사용 포트 차단 솔루션

​

진공 챔버나 배관에는 예비 포트가 존재하는 경우가 많습니다.

사용하지 않는 포트를 개방 상태로 둘 경우 진공 형성이 불가능하므로 블랭크 플랜지를 이용하여 완전히 밀폐해야 합니다.

설비 증설 또는 유지보수 시에도 자주 사용되는 기본 구성품입니다.

​

​

주요 역할

✓ 포트 밀봉

✓ 진공도 유지

✓ 설비 확장 대비

​

​

​

​

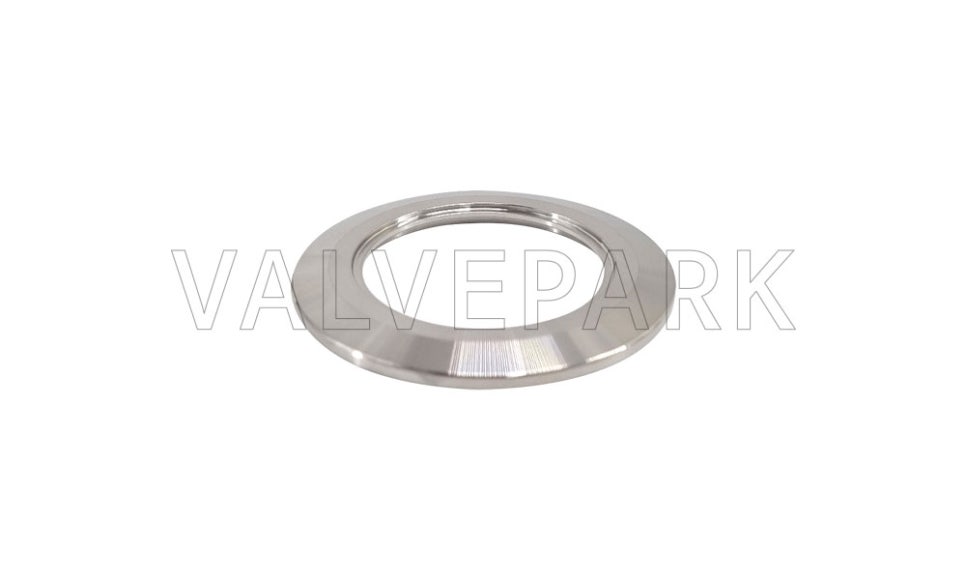

3. KF 보어드 블랭크 플랜지

계측 및 장비 연결을 위한 인터페이스

​

보어드 블랭크 플랜지는 중앙에 가공부가 있는 플랜지입니다.

압력 게이지, 센서, 피드스루(Feedthrough) 등의 장비를 설치할 때 활용되며

단순 차단 기능을 넘어 시스템 확장성을 제공합니다.

​

​

주요 역할

✓ 진공 게이지 장착

✓ 센서 연결

✓ 장비 인터페이스 구성

​

​

​

​

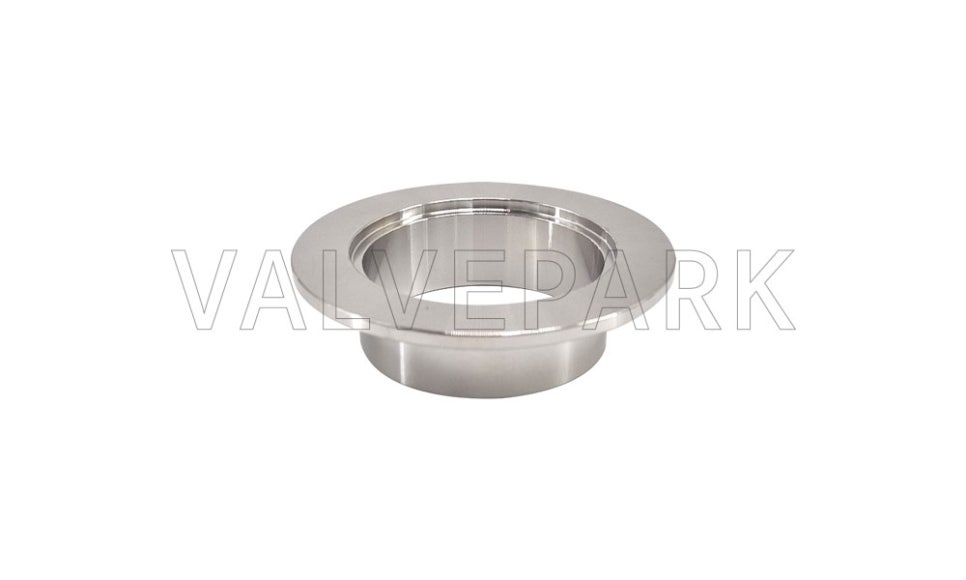

4. KF 플랜지 (Short-Weld)

진공 배관 연결의 기본 구조

​

플랜지는 배관과 배관 또는 배관과 장비를 연결하는 가장 기본적인 인터페이스입니다.

Short-Weld 타입은 용접 길이가 짧아 설치성이 우수하며

스테인리스 배관과 결합하여 안정적인 진공 라인을 구축할 수 있습니다.

​

​

주요 역할

✓ 배관 연결

✓ 진공 라인 구성

✓ 장비 인터페이스 구축

​

​

​

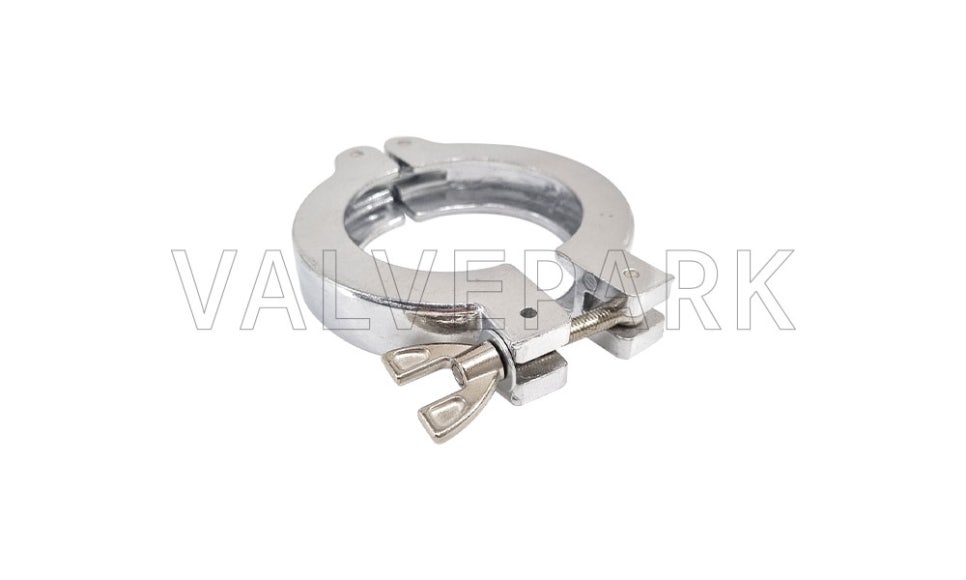

5. KF 힌지클램프

KF 연결부 체결 장치

​

KF 시스템의 장점은 공구 없이도 빠른 체결이 가능하다는 점입니다.

힌지클램프는 플랜지를 압착하여 O-RING이 균일하게 밀봉될 수 있도록 고정하는 역할을 수행합니다.

더블핀 구조는 체결 안정성을 향상시켜 반복적인 분해·조립 환경에서도 신뢰성 있는 연결을 유지할 수 있습니다.

​

​

주요 역할

✓ 플랜지 체결

✓ 밀봉 압력 유지

✓ 유지보수 시간 단축

​

​

​

​

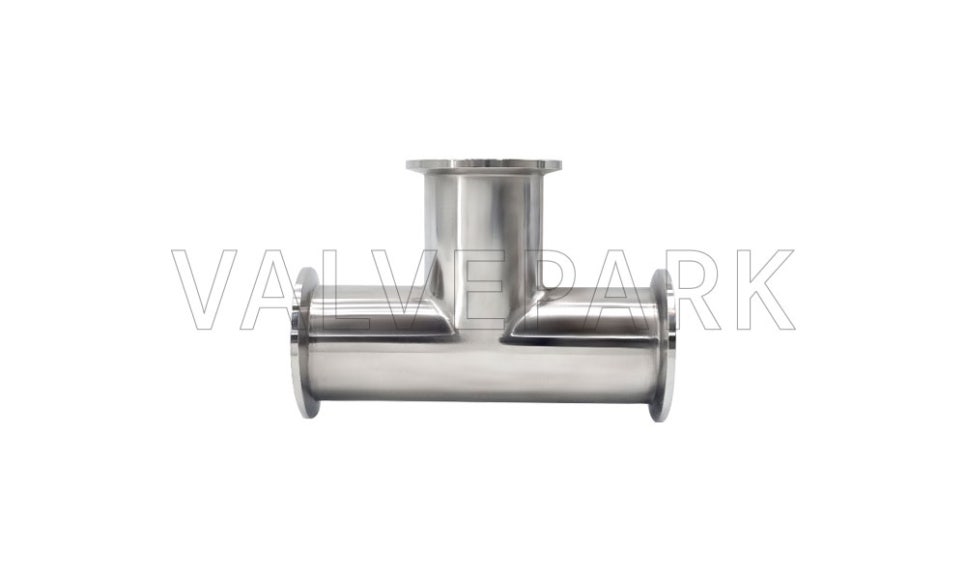

6. KF 티(Tee)

진공 배관 분기 솔루션

​

진공 시스템은 하나의 라인만 사용하는 경우보다 여러 장비가 연결되는 경우가 많습니다.

KF 티는 배관을 세 방향으로 분기하여 펌프, 챔버, 측정장비 등을 하나의 시스템으로 구성할 수 있게 해줍니다.

​

​

주요 역할

✓ 배관 분기

✓ 장비 추가 연결

✓ 시스템 확장

​

​

​

​

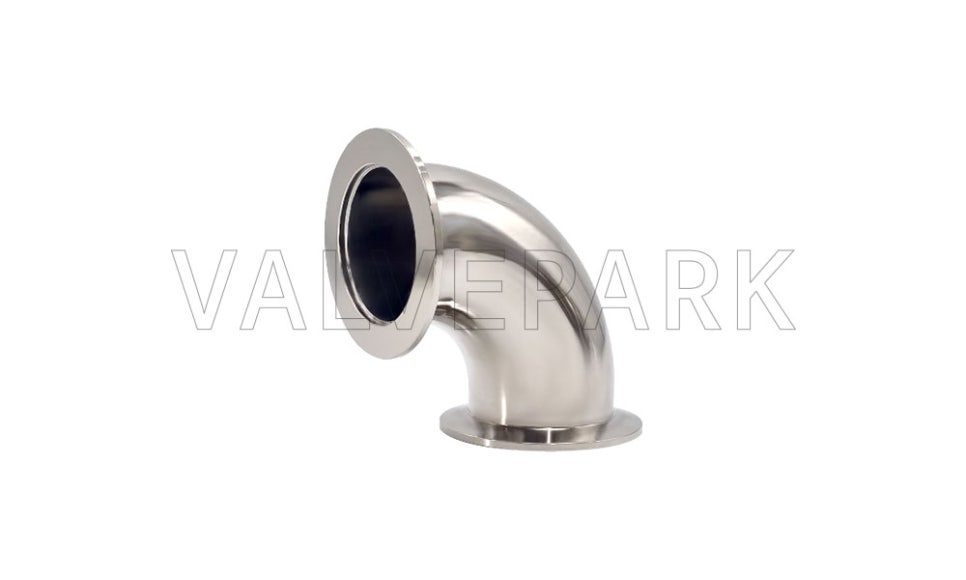

7. KF 90도 엘보

공간 효율을 위한 방향 전환

​

설비 내부 공간은 항상 제한적입니다.

엘보는 배관 방향을 90도로 변경하여 설치 공간을 효율적으로 활용할 수 있도록 도와줍니다.

배관 레이아웃 최적화에 필수적인 구성품 중 하나입니다.

​

​

주요 역할

✓ 유로 방향 전환

✓ 공간 활용성 향상

✓ 배관 간섭 최소화

​

​

​

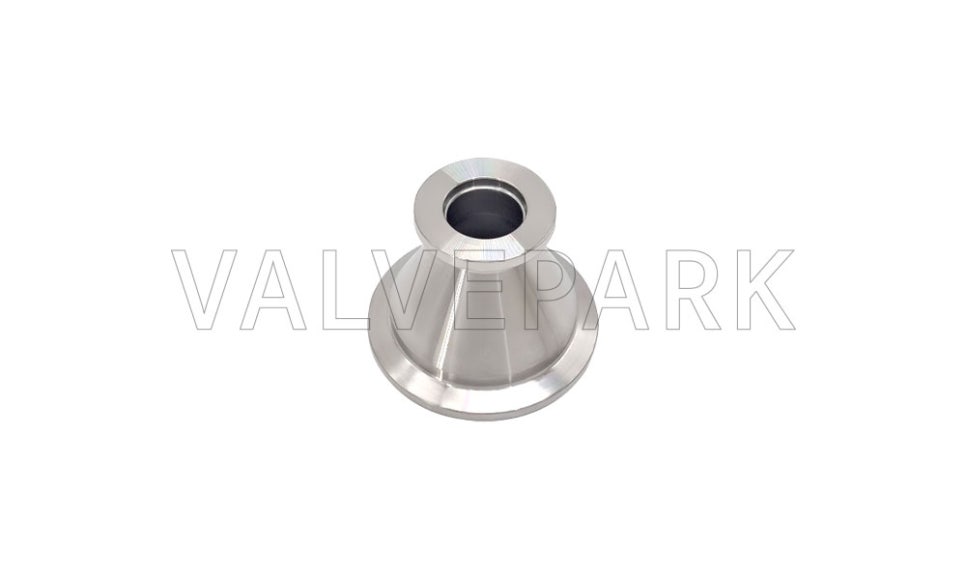

8. KF 코니컬 레듀샤

배관 규격 변환 솔루션

​

진공 시스템에서는 서로 다른 규격의 배관을 연결해야 하는 경우가 자주 발생합니다.

코니컬 레듀샤는 KF 규격 사이즈를 변환하는 피팅으로,

급격한 단면 변화에 따른 유동 저항을 줄일 수 있도록 설계됩니다.

​

​

주요 역할

✓ 배관 규격 변환

✓ 유동 안정화

✓ 시스템 호환성 향상

​

​

​

※ KF 진공 피팅 선정 시 고려사항

​

진공 피팅을 선택할 때는 단순히 KF 규격이나 배관 크기만 확인 해서는 안됩니다.

시스템이 요구하는 목표 진공도와 사용 온도, 사용되는 가스의 특성을 골려해야 하며,

배관 직경과 향후 유지보수 편의성도 함께 검토하는 것이 중요합니다.

또한 설비 증설이나 계측 장비 추가와 같은 확장 계획이 있다면 이를 반영하여 피팅을 선정해야 합니다.

이러한 요소들을 종합적으로 고려해야 안정적인 진공 성능을 확보할 수 있스며,

장기적으로는 유지보수 비용 절감과 설비 신회성 향상에도 도움이 됩니다.

​

​

​

​

오늘 알려드린 플랜지와 배관 정보가 여러분께 조금이나마 도움이 되었길 바랍니다.

앞으로도 현장에서 바로 활용할 수 있는 쉽고 재미있는 배관·설비 정보를 꾸준히 소개해드릴게요

다음 포스팅에서도 유익한 내용으로 찾아오겠습니다!

​

​

​

​
