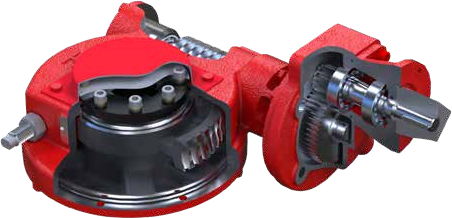

Rotork IW-AWWA Part-turn Worm Gear Operator (C504 and C517)
IW-AWWA는 AWWA C504 버터플라이 밸브와 C517 플러그 밸브를 수동으로 조작하는 파트턴 웜기어 오퍼레이터입니다. 토크는 164,000 Nm까지, 기어비는 48:1부터 2,374:1까지이며 IP68 보호 등급입니다.
| 적용 | AWWA C504 버터플라이 밸브, C517 플러그 밸브의 수동 조작 |
| 토크 범위 | 164,000 Nm (120,960 lbf.ft)까지 |
| 기어비 | 48:1 ~ 2,374:1 |
| 구조 | 90% 그리스 충전(평생)·완전 밀봉, 자기 윤활 구동 슬리브 |
| 표준 온도 범위 | -40 ~ +120 °C (-40 ~ +250 °F) |
| 최대 스템 수용 직경 | 12" 보어, ANSI B17.1 스퀘어 키 |
| 설치·보호 등급 | 지상 또는 매설 사용, IP68 |
| 선택 사양 | 스템 연장, 자물쇠 키트, NAMUR·Westlock 위치 표시기 장착 키트, 고온·저온, 2" 스퀘어 너트, 450 lbf.ft 사용, FA10 장착용 IB2 또는 FA14 장착용 IB4 마이터 박스 |
