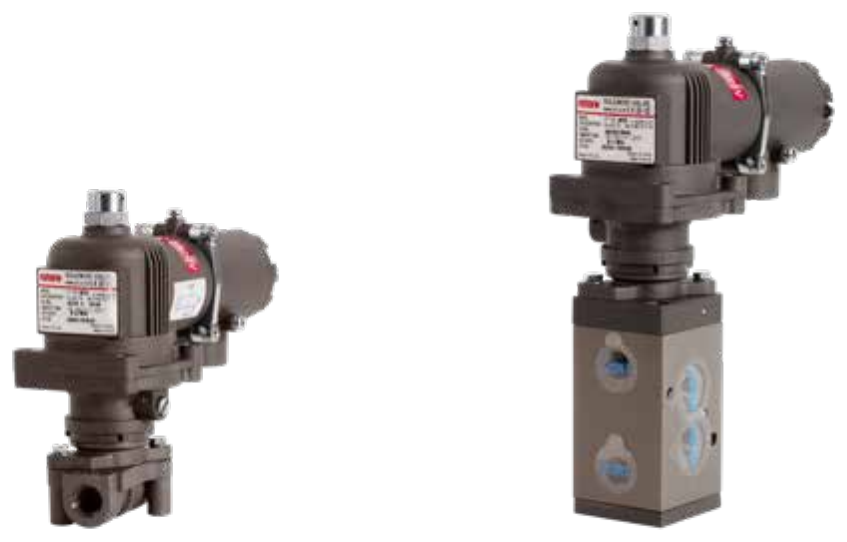

Rotork YTC YT-720 Explosion-Proof Solenoid Valve (3-Way YT-720S / 5-Way YT-720D)
Rotork YTC YT-720은 밸런스 스풀형 솔레노이드 밸브로 3방형(YT-720S)과 5방형(YT-720D)이 있습니다. 교류·직류 코일을 바꿔 쓸 수 있고, 수동 조작 옵션과 회전이 되는 코일 접속부를 갖추었으며 KCs Ex d IIC T6 방폭 구조입니다.
| 밸브 형식 | YT-720S: 3방 / YT-720D: 5방 (밸런스 스풀형, 백업 스프링 불필요) |
| 최대 공급 압력 | YT-720S: 0 ~ 0.4 MPa 또는 0 ~ 0.7 MPa / YT-720D: 0.1 ~ 1 MPa |
| 유량 계수 (Cv) | YT-720S 출력: 0.4 MPa에서 0.2 (Φ3), 0.7 MPa에서 0.084 (Φ1.6) / YT-720S 배기: 0.093 / YT-720D 출력: 0.75 |
| 정격 전류 | AC 220 V: 60 mA (11 W) / AC 110 V: 130 mA (12 W) / DC 24 V: 580 mA (14 W) |
| 주파수 | 50 ~ 60 Hz |
| 방폭 구조 | KCs Ex d IIC T6 |
| 접속 | Rc 1/4, 1/4 NPT (전선관 G 1/2) |
| 코일 절연 등급 | Class F |
| 사용 온도 | -20 ~ +70 °C (-4 ~ +158 °F) / 방폭 조건: -20 ~ +50 °C (-4 ~ +122 °F) |
| 특징 | 교류·직류 코일 호환, 수동 조작 옵션(점검·비상 운전용), 코일 부분 회전 접속 |
| 주문 코드 | YT-720 - 형식(S: 3방, D: 5방) - 접속(P: Rc, N: NPT) - 전원(1: AC 110 V, 2: AC 220 V, 3: DC 24 V) - 압력(1: 0 ~ 0.4 MPa 3방, 2: 0 ~ 0.7 MPa 3방, 3: 0.1 ~ 1.0 MPa 5방) |
