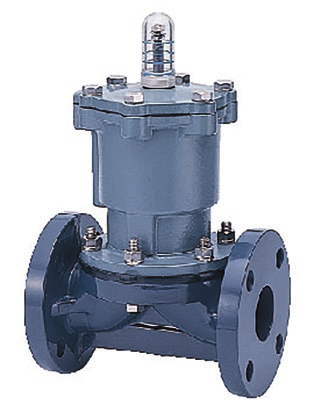

Asahi Pneumatic Actuated Diaphragm Valve Type 15 and 72 AV (Flanged, DN125-250)
모델명: A15V, A72V
Type 15·72 AV는 경량 알루미늄 액추에이터를 얹은 대구경 공압 작동 다이어프램 밸브입니다. Type 15는 DN125와 150, Type 72는 DN200과 250이며 플랜지로 연결합니다. 몸체는 PVC-U, PP, PVDF 중에서 고를 수 있습니다.
| 작동 방식 | 공압 작동. 복동(DA), 공기 열림(AO, 스프링 닫힘·고장 시 닫힘), 공기 닫힘(AC, 스프링 열림·고장 시 열림) |
| 밸브 형식과 호칭 구경 | Type 15: DN125, 150 / Type 72: DN200, 250. 복동(DA)은 DN125~250 전 구경, 공기 열림(AO)과 공기 닫힘(AC)은 DN125, 150 |
| 몸체 재질 | PVC-U, PP, PVDF |
| 다이어프램 | EPDM 또는 PTFE (EPDM 쿠션 포함 PTFE 다이어프램). PVDF 몸체는 PTFE, 선택 사양으로 PVDF 쿠션 커버(가스 배리어, GB) 적용 |
| 접속 방식 | 플랜지 (표준: DIN. 선택: ANSI, JIS) |
| 액추에이터 | 경량 알루미늄 액추에이터, 위치 표시기, 완전 닫힘 위치 스토퍼, NAMUR 공기 접속 |
| 밸브 구조 | 플랜지 일체 성형 몸체, 체결 시스템 |
| 선택 사양 | 무윤활, PVDF 가스 배리어, EL-PVDF / EL-PTFE 모델, ANSI·JIS 규격 |
