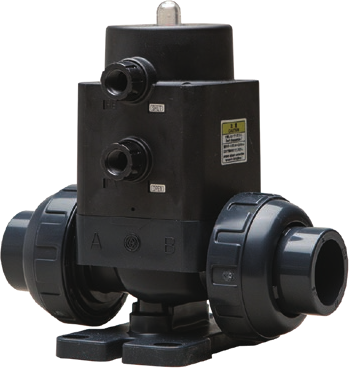

Asahi Pneumatic Actuated Diaphragm Valve Type 16 AD (True Union, DN15-50)
Type 16 AD는 경량 플라스틱 액추에이터를 얹은 트루 유니온형 공압 작동 다이어프램 밸브입니다. 개폐 100만 회 이상의 수명으로 약품 주입 장치나 설비에 알맞고, PVC-U 몸체에 DN15에서 DN50까지 소켓 또는 나사로 연결합니다.
| 작동 방식 | 공압 작동. 복동(DA), 공기 열림(AO, 스프링 닫힘·고장 시 닫힘) |
| 호칭 구경 | DN15, 20, 25, 32, 40, 50 |
| 몸체 재질 | PVC-U |
| 다이어프램 | EPDM 또는 PTFE (EPDM 쿠션 포함 PTFE 다이어프램) |
| 접속 방식 | 소켓 또는 나사(Rp), 트루 유니온 (표준: DIN. 선택: ANSI, JIS) |
| 호칭 압력 | PN5 또는 PN4 |
| 내배압 | 2 bar |
| 수명 | 개폐 100만 회 이상 |
| 액추에이터 | 경량 플라스틱 액추에이터, 위치 표시기, 완전 닫힘 위치 스토퍼, 체결 시스템 |
