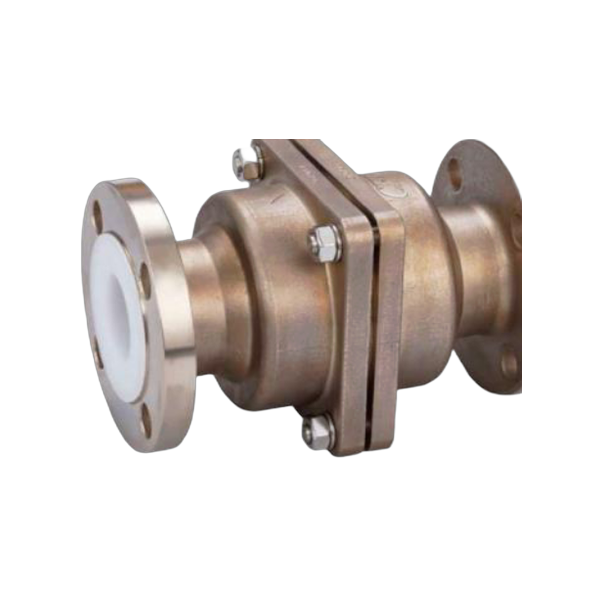

BUENO PFA 라이닝 체크밸브

BUENO PFA Lined Check Valve

모델명: PC11/PC-31/PC-51

PFA 라이닝을 적용한 체크밸브입니다. PC11, PC-31, PC-51은 각각 CLASS 150 LB, PN16, JIS 10K 규격이며, 순방향과 역방향의 최고 사용 압력이 따로 제시되어 있습니다.

특징

BUENO PFA 라이닝 체크밸브 PC11/PC-31/PC-51BUENO PFA 라이닝 체크밸브 PC11/PC-31/PC-51 2

사양

사이즈 (PC11)1/2″~4″
압력 등급 (PC11)CLASS 150 LB
최고 사용 압력 (PC11)FLOW: 275 psi (19 bar); CHECK: 150 psi (10 bar)
몸체 설계 (PC11)ASME B16.34
접속 규격 (PC11)ASME B16.5 class 150 RF
시험 기준 (PC11)ASME B16.34
몸체·캡 재질 (PC11)A351-CF8 + PFA 라이닝
사이즈 (PC-31)DN15~DN100
압력 등급 (PC-31)PN16
최고 사용 압력 (PC-31)FLOW: 232 psi (16 bar); CHECK: 150 psi (10 bar)
몸체 설계 (PC-31)EN12516
접속 규격 (PC-31)EN 1092-1
시험 기준 (PC-31)EN12266-1
몸체·캡 재질 (PC-31)1.4308 + PFA 라이닝
사이즈 (PC-51)15A~100A
압력 등급 (PC-51)JIS 10K
최고 사용 압력 (PC-51)FLOW: 200 psi (14 kgf/cm²); CHECK: 150 psi (10 kgf/cm²)
몸체 두께 (PC-51)ASME B16.34
접속 규격 (PC-51)JIS B2220 10K RF
시험 기준 (PC-51)JIS B2003
몸체·캡 재질 (PC-51)SCS13A + PFA 라이닝
사용 온도 (PC11/PC-31/PC-51)-30°C~100°C
면간 거리 기준 (PC11/PC-31/PC-51)ISO 5752
슬리브·디스크·와셔 재질 (PC11/PC-31/PC-51)PTFE
라이닝 두께 (PC11/PC-31/PC-51)최소 3 mm

자주 묻는 질문

FLOW와 CHECK의 압력 값은 같은가요?
PC11의 압력 등급은 ‘CLASS 150 LB’입니다. PC11의 최고 사용 압력은 ‘FLOW: 275 psi (19 bar); CHECK: 150 psi (10 bar)’입니다. PC-31의 압력 등급은 ‘PN16’입니다. PC-31의 최고 사용 압력은 ‘FLOW: 232 psi (16 bar); CHECK: 150 psi (10 bar)’입니다. PC-51의 압력 등급은 ‘JIS 10K’입니다. PC-51의 최고 사용 압력은 ‘FLOW: 200 psi (14 kgf/cm²); CHECK: 150 psi (10 kgf/cm²)’입니다.
PC11·PC31·PC51의 접속 규격은 어떻게 다른가요?
PC11의 접속 규격은 ‘ASME B16.5 class 150 RF’입니다. PC-31의 접속 규격은 ‘EN 1092-1’입니다. PC-51의 접속 규격은 ‘JIS B2220 10K RF’입니다.
체크밸브 부품별 재질은 어떻게 구분하나요?
PC11의 몸체·캡 재질은 ‘A351-CF8 + PFA 라이닝’입니다. PC-31의 몸체·캡 재질은 ‘1.4308 + PFA 라이닝’입니다. PC-51의 몸체·캡 재질은 ‘SCS13A + PFA 라이닝’입니다. PC11/PC-31/PC-51의 슬리브·디스크·와셔 재질은 ‘PTFE’입니다.
