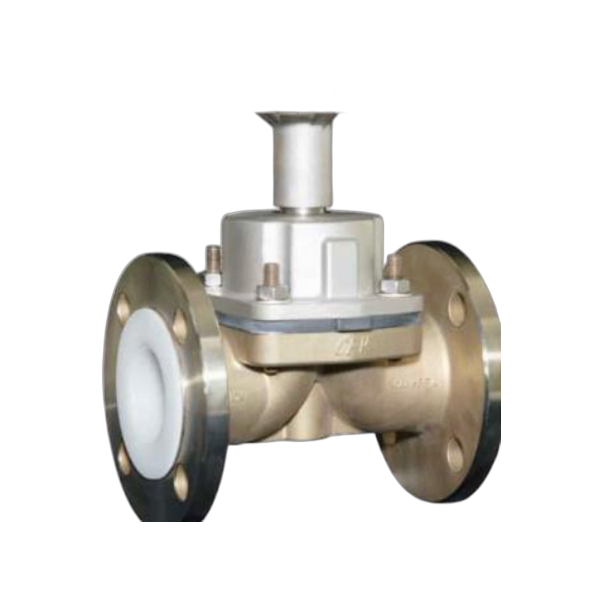

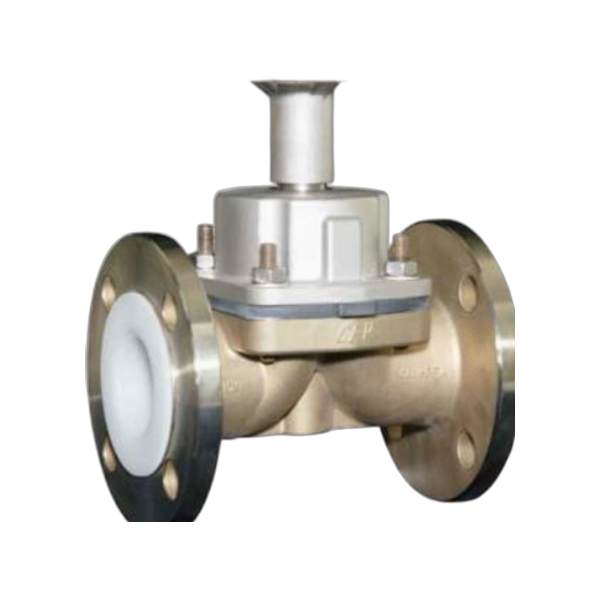

BUENO PFA Lined Diaphragm Valve
모델명: PD-11/PD-31/PD-51
PFA 라이닝 몸체와 PTFE 다이어프램을 사용하는 밸브입니다. PD-11, PD-31, PD-51은 접속 규격과 몸체 재질이 다르며, 최고 사용 압력은 사이즈에 따라 달라집니다.
| 사이즈 (PD-11) | 1/2″~4″ |
| 압력 등급 (PD-11) | CLASS 150 LB |
| 몸체 설계 (PD-11) | ASME B16.34 |
| 접속 규격 (PD-11) | ASME B16.5 CLASS 150 RF 플랜지 |
| 면간 거리 기준 (PD-11) | MSS SP-88 |
| 몸체 재질 (PD-11) | A351 CF8 + PFA 라이닝 |
| 보닛·핸들 재질 (PD-11) | ASTM A351 CF8 |
| 최고 사용 압력 (PD-11) | 1/2″~1″: 14 kgf/cm² (200 psi); 1-1/2″~2″: 12.3 kgf/cm² (175 psi); 2-1/2″~4″: 10.5 kgf/cm² (150 psi) |
| 사이즈 (PD-31) | DN15~DN100 |
| 압력 등급 (PD-31) | PN16 |
| 몸체 설계 (PD-31) | EN12516 |
| 접속 규격 (PD-31) | EN 1092-1 |
| 면간 거리 기준 (PD-31) | EN-588-1 (카탈로그 표기) |
| 몸체 재질 (PD-31) | 1.4308 + PFA 라이닝 |
| 보닛·핸들 재질 (PD-31) | 1.4308 |
| 최고 사용 압력 (PD-31) | DN15~DN25: 14 kgf/cm² (200 psi); DN40~DN50: 12.3 kgf/cm² (175 psi); DN65~DN100: 10.5 kgf/cm² (150 psi) |
| 사이즈 (PD-51) | 15A~100A |
| 압력 등급 (PD-51) | JIS 10K |
| 몸체 설계 (PD-51) | ASME B16.34 |
| 접속 규격 (PD-51) | JIS B2220 10K RF |
| 면간 거리 기준 (PD-51) | ISO 5752; BS-5156 |
| 몸체 재질 (PD-51) | SCS13A + PFA 라이닝 |
| 보닛·핸들 재질 (PD-51) | SCS13A |
| 최고 사용 압력 (PD-51) | 15A~25A: 14 kgf/cm² (200 psi); 40A~50A: 12.3 kgf/cm² (175 psi); 65A~100A: 10.5 kgf/cm² (150 psi) |
| 사용 온도 (PD-11/PD-31/PD-51) | -30°C~+120°C |
| 스템 재질 (PD-11/PD-31/PD-51) | SS304 |
| 다이어프램 재질 (PD-11/PD-31/PD-51) | PTFE |
