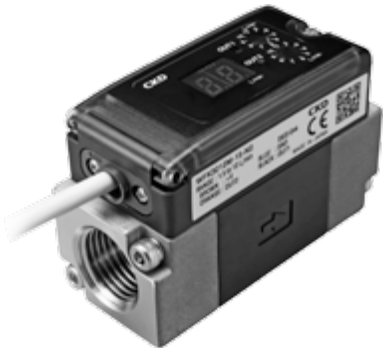

CKD WFK3000M FLUEREX Flow Sensor (Compact/Equipment Integrated Switch, 0.5 to 60 L/min)
WFK3000M은 기기에 붙여 쓰는 소형 카르만 와류식 유량 스위치로, 순수와 공업용수의 순간 유량을 2자리 LED로 보여 주고 2점 트랜지스터 출력(NPN/PNP 선택)을 냅니다. 유량 범위는 0.5~4.0, 1.5~12, 4.0~32, 8.0~60 L/min의 네 가지입니다.
| 적용 유체 | 순수, 공업용수 |
| 유량 범위 | WFK3004M: 0.5~4.0, WFK3012M: 1.5~12, WFK3032M: 4.0~32, WFK3060M: 8.0~60 L/min |
| 포트 사이즈 (Rc) | WFK3004M·3012M·3032M: -10 = 3/8, -15 = 1/2; WFK3060M: -20 = 3/4, -25 = 1 (G, NPT 나사는 별도 문의) |
| 포트 재질 | 스테인리스강 (SCS13) |
| 최고 사용 압력 | 1.0 MPa |
| 내압 | 1.5 MPa |
| 사용 주위 온도 | 0~50 °C (상대 습도 85% 이하) |
| 유체 온도 | 1~70 °C |
| 정밀도 | ±2.5% F.S. ±1 digit (1 digit = 0.1 L/min (10 L/min 미만), 1 L/min (10 L/min 이상)) |
| 온도 특성 | ±5% F.S. (10~50 °C, 기준 온도 20 °C) |
| 압력 손실 | WFK3004M: 0.06 MPa 이하 (4.0 L/min); WFK3012M: 0.05 MPa 이하 (12 L/min); WFK3032M: 0.06 MPa 이하 (32 L/min); WFK3060M: 0.05 MPa 이하 (60 L/min) |
| 응답 시간 | 1초 |
| 표시 | 순간 유량 2자리 LED 표시 (10 L/min 미만은 소수 표시, 10 L/min 이상은 정수 표시) |
| 스위치 출력 | 2점 트랜지스터 출력 (NPN/PNP 선택), 정격 최대 50 mADC, 내부 전압 강하 NPN 2.0 V 이하 / PNP 2.5 V 이하 (주문 코드 N0, N1 NPN / P0, P1 PNP, a접점 0 / b접점 1) |
| 로터리 스위치 출력 설정값 (L/min, 접점 번호 1~9, 0) | WFK3004: 0.6, 0.7, 0.8, 0.9, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5 (히스테리시스 0.1); WFK3012: 2.0, 3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0, 10, 11 (히스테리시스 0.5); WFK3032: 5.0, 9.0, 12, 14, 16, 18, 21, 24, 27, 30 (히스테리시스 1.0); WFK3060: 10, 15, 20, 25, 30, 35, 40, 45, 50, 55 (히스테리시스 3.0) |
| 전원 전압 | 12~24 VDC ±10% (최대 80 mA) |
| 케이블 | 3 m, 4심, 완성 외경 ø4.8 mm, 도체 0.2 mm², 절연 외경 ø1.3 mm |
| 설치 방향 | 수직·수평 방향 제한 없음 |
| 직관부 | WFK3004M·3012M·3032M: 없음 (IN 측 10 D, OUT 측 5 D 직관 권장); WFK3060M: IN 측 10 D, OUT 측 5 D (D는 포트 사이즈) |
| 보호 등급 | IP65 상당 |
| 무게 | WFK3004M·3012M·3032M: -10 380 g, -15 410 g; WFK3060M: -20 470 g, -25 510 g; 브래킷 28 g (나사 포함) |
| 접액 부품 재질 | 어태치먼트: 스테인리스 주강 (SCS13), 본체: PPS 수지, O링: NBR, FKM, 카르만 와류 검출 센서: PPS 수지 (내부 피에조 세라믹) |
