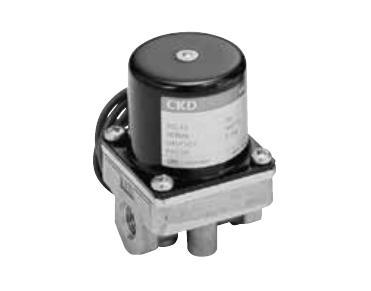

CKD AB21 Direct Acting 2-Port Solenoid Valve (General Purpose, Compact)
AB21은 통전하면 열리는 NC형 직동 포핏 2포트 전자밸브입니다. 공기, 물, 등유, 오일에 쓰며 포트는 Rc1/8과 Rc1/4입니다. 몸체는 알루미늄이 표준이고, 물에 쓸 때는 구리 합금 몸체를 고릅니다.
| 작동 유체 | 공기 / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 직동 포핏, NC |
| 사용 압력 차 | 0~1.5 MPa (개별 사양의 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 1.5 MPa |
| 내압 | 3 MPa (수압) |
| 유체 온도 | -10~40 °C (동결 없을 것) |
| 사용 주위 온도 | -20~50 °C |
| 내열 등급 | B종 (Class 130) |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 |
| 포트 사이즈 | Rc1/8, Rc1/4 |
| 오리피스 크기 | 1.5, 2, 3, 4 mm |
| 몸체/씰 재질 | 알루미늄 / NBR (표준, 공기·등유·오일용), 알루미늄 / FKM (옵션); 구리 합금 / NBR 또는 FKM (옵션, 물 사용 시) |
| 무게 | 0.23 kg (알루미늄), 0.36 kg (구리 합금) |
| 정격 전압 | 100 VAC, 200 VAC, 24 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
