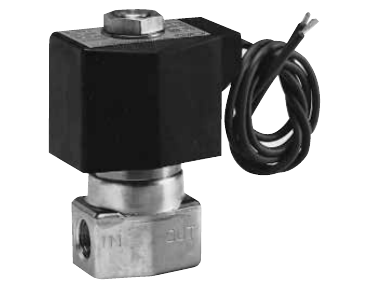

CKD AB31/AB42 Direct Acting 2-Port Solenoid Valve (General Purpose, NC/NO)
AB31은 통전하면 열리는 NC형, AB42는 통전하면 닫히는 NO형인 직동 포핏 2포트 전자밸브입니다. 공기, 저진공, 물, 등유, 오일에 쓰고 옵션으로 온수와 증기도 쓸 수 있습니다. AB31은 Rc1/8과 Rc1/4, AB42는 Rc1/4와 Rc3/8입니다.
| 작동 유체 | 공기 / 저진공 (1.33×10² Pa (abs)) / 물 / 등유 / 오일 (50 mm²/s 이하) (옵션: 온수, 증기) |
| 밸브 구조 | 직동 포핏, NC(AB31) / NO(AB42) |
| 사용 압력 차 | AB31: 0~2.5 MPa, AB42: 0~2.0 MPa (개별 사양의 최대 사용 압력 차 참조) |
| 최고 사용 압력 | AB31: 5 MPa, AB42: 2 MPa (증기 옵션 1 MPa) |
| 내압 | 25 MPa (수압) |
| 유체 온도 | -10~60 °C (옵션: 온수 -10~90 °C, 증기 -10~184 °C) |
| 사용 주위 온도 | -20~60 °C (옵션 -20~100 °C) |
| 내열 등급 | B종 (Class 130) (옵션 H종 Class 180) |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 (공기) (증기 옵션 300 이하) |
| 몸체/씰 재질 | 구리 합금 / NBR (옵션: 구리 합금 / EPM 고무, 구리 합금 / PTFE) |
| 포트 사이즈 | AB31: Rc1/8, Rc1/4; AB42: Rc1/4, Rc3/8 |
| 오리피스 크기 | AB31: 1.5~5 mm; AB42: 1.5~7 mm |
| 무게 | AB31: 0.35 kg; AB42: 0.50 kg (Rc1/4), 0.52 kg (Rc3/8) |
| 설치 방향 | 제한 없음 |
| 정격 전압 | 100 VAC, 200 VAC, 12 VDC, 24 VDC, 48 VDC, 100 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
