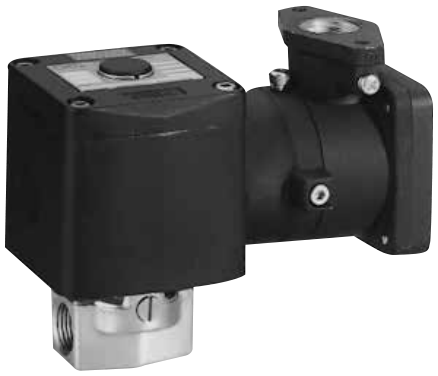

CKD AB41E4/AB42E4 Explosion-Proof Direct Acting 2-Port Solenoid Valve (General Purpose, NC/NO)
AB41E4는 통전하면 열리는 NC형, AB42E4는 통전하면 닫히는 NO형인 내압 방폭 구조(d2G4)의 직동 포핏 2포트 전자밸브입니다. 공기, 저진공, 물, 등유, 오일에 쓰고 포트는 Rc1/4와 Rc3/8입니다.
| 작동 유체 | 공기 / 저진공 [1.33×10² Pa (abs)] / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 직동 포핏, NC (AB41E4) / NO (AB42E4) |
| 방폭 구조 | 내압 방폭 구조 d2G4 (내압 방폭 등급 2 / 발화도 G4) |
| 방폭 인증 기관 | 일본 인증(TIIS) 또는 중국 인증(NEPSI) 중 선택 (주문 코드: 공란 = TIIS, CN = NEPSI) |
| 방폭 인증 번호 | 일본 적합 증명 번호: AB41E4 No. T64349, AB42E4 No. T64352; 중국 적합 인증 번호: 2020322307003155; 중국 방폭 규격 NEPSI 취득: GYB20. 2593X |
| 사용 환경 | 옥외 / 폭발성 가스 (내압 방폭 등급 1~2 / 발화도 G1~G4) |
| 사용 압력 차 | AB41E4: 0~5 MPa, AB42E4: 0~2 MPa (모델별 최대 사용 압력 차 참조) |
| 최고 사용 압력 | AB41E4: 5 MPa, AB42E4: 2 MPa |
| 내압 | 25 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 코일 내열 등급 | 130 (B) |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 (공기) (PTFE 실링은 300 이하) |
| 보호 등급 | IP65 상당 |
| 설치 방향 | 제한 없음 |
| 포트 사이즈 | Rc1/4, Rc3/8 (주문 코드 02, 03), G1/4, G3/8 (2G, 3G), 1/4NPT, 3/8NPT (2N, 3N) |
| 오리피스 크기 | ø1.5 / ø2 / ø3 / ø3.5 / ø4 / ø5 / ø7 mm (주문 코드 1~7) |
| 모델별 최대 사용 압력 차 (MPa) | AB41E4 (오리피스별) 공기 AC/DC | 물·등유 AC/DC | 오일 AC/DC: ø1.5 5.0/4.0 | 4.5/4.0 | 4.0/4.0; ø2 3.0/2.5 | 2.7/2.5 | 2.5/2.5; ø3 1.5/0.9 | 1.3/0.9 | 0.9/0.9; ø3.5 1.2/0.6 | 0.9/0.6 | 0.6/0.6; ø4 1.0/0.5 | 0.7/0.5 | 0.5/0.5; ø5 0.6/0.25 | 0.4/0.25 | 0.25/0.25; ø7 0.25/0.1 | 0.2/0.1 | 0.15/0.1. AB42E4 (오리피스별) 전 유체 AC·DC 동일: ø1.5 2.0; ø2 1.0; ø3 0.7; ø3.5 0.5; ø4 0.4; ø5 0.25; ø7 0.15 (DC 열은 다이오드 일체형 코일에 적용) |
| Cv | ø1.5: 0.1, ø2: 0.15, ø3: 0.31, ø3.5: 0.42 [0.40], ø4: 0.54 [0.48], ø5: 0.80 [0.62], ø7: 1.0 [0.82] ([ ]는 스테인리스강 몸체) |
| 몸체 / 실링 재질 | 몸체: 구리 합금 (표준) 또는 스테인리스강, 실링: NBR (표준), FKM, PTFE. 오일 금지 처리 옵션은 에틸렌 프로필렌 고무도 선택 가능 (에틸렌 프로필렌 고무 조합은 공기에 사용할 수 없음: 압축 공기에는 오일이 포함되고 에틸렌 프로필렌 고무는 내유성이 없음) |
| 코일 | 코일 3: 내열 130(B) 방폭 코일, 코일 5: 내열 130(B) 다이오드 일체형 방폭 코일 (코일 5는 다이오드가 AC 전원 전압을 DC 코일 전압으로 변환) |
| 외부 배선 인입 방식 | T (표준): 전선관 나사 (G1/2) (중국 인증 선택 시 1/2NPT); L: 내압 패킹 (G1/2) 접속, 케이블 외경 ø7.5~ø8.4; M: 내압 패킹 (G1/2) 접속, 케이블 외경 ø8.5~ø9.4 |
| 옵션 | AB41E4: 수동 조작 (락 가능), 장착판, 수동 조작 + 장착판; AB42E4: 장착판 |
| 정격 전압 | 100 VAC 50/60 Hz (110 VAC 60 Hz 겸용), 200 VAC 50/60 Hz (220 VAC 60 Hz 겸용) (옵션: 12 VDC, 24 VDC, 48 VDC, 100 VDC). 코일 5는 100 VAC 50/60 Hz 또는 200 VAC 50/60 Hz에 사용 |
| 피상 전력 / 소비 전력 | AB41E4: 피상 전력 유지 시 50 Hz 18 VA / 60 Hz 15 VA, 기동 시 50 Hz 29 VA / 60 Hz 24 VA, 소비 전력 AC 50/60 Hz 8/7 W, DC 11.6 W; AB42E4: 피상 전력 유지 시 50 Hz 22 VA / 60 Hz 18 VA, 기동 시 50 Hz 35 VA / 60 Hz 29 VA, 소비 전력 AC 50/60 Hz 8.7/6.7 W, DC 15.5 W |
| 무게 | 1.0 kg (AB41E4, AB42E4 공통) |
| 저진공 사용 시 | 진공은 OUT 포트 쪽에 걸 것 |
