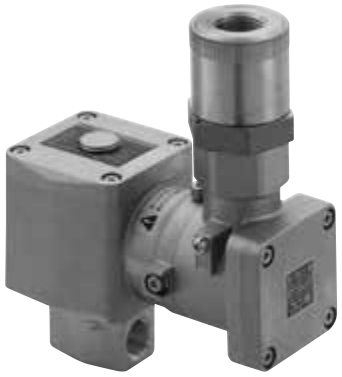

CKD AB41EX4 Explosion-Proof Direct Acting 2-Port Solenoid Valve (General Purpose, NC)
AB41EX4는 폭발성 가스가 생길 수 있는 장소에 설치하는 내압 방폭 구조(Ex d IIB T4)의 직동 포핏 2포트 전자밸브입니다. 통전하면 열리는 NC형이며 공기, 저진공, 물, 등유, 오일에 쓰고 포트는 Rc1/4와 Rc3/8입니다.
| 작동 유체 | 공기 / 저진공 [1.33×10² Pa (abs)] / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 직동 포핏, NC (통전 시 열림) |
| 방폭 구조 | 내압 방폭 구조 Ex d IIB T4 (그룹 IIB / 온도 등급 T4) |
| 방폭 인증 기관 | 일본 인증(TIIS) 또는 한국 인증(KOSHA) 중 선택 (주문 코드: 공란 = TIIS, KR = KOSHA) |
| 방폭 인증 번호 | AC 코일 (내열 180(H)): 일본 No. TC20594 / 한국 16-AV4BO-0150X; DC 코일 및 다이오드 일체형 AC 코일 (130(B)): 일본 No. TC20618 / 한국 16-AV4BO-0147X |
| 사용 환경 | 옥외 / 폭발성 가스 (그룹 IIB / 온도 등급 T4) |
| 사용 압력 차 | 0~5 MPa (모델별 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 5 MPa |
| 내압 | 25 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 코일 내열 등급 | AC 코일 180 (H), DC 코일 130 (B), AC 다이오드 일체형 코일 130 (B) |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 (공기) (PTFE 실링은 300 이하) |
| 보호 등급 | IP65 상당 |
| 설치 방향 | 제한 없음 |
| 포트 사이즈 | Rc1/4, Rc3/8 (주문 코드 02, 03) |
| 오리피스 크기 | ø1.5 / ø2 / ø3 / ø3.5 / ø4 / ø5 / ø7 mm (주문 코드 1~7) |
| 오리피스별 최대 사용 압력 차 (MPa) | 공기 AC/DC | 물·등유 AC/DC | 오일 AC/DC: ø1.5 5.0/4.0 | 4.5/4.0 | 4.0/4.0; ø2 3.0/2.5 | 2.7/2.5 | 2.5/2.5; ø3 1.5/0.9 | 1.3/0.9 | 0.9/0.9; ø3.5 1.2/0.6 | 0.9/0.6 | 0.6/0.6; ø4 1.0/0.5 | 0.7/0.5 | 0.5/0.5; ø5 0.6/0.25 | 0.4/0.25 | 0.25/0.25; ø7 0.25/0.1 | 0.2/0.1 | 0.15/0.1 (DC 열은 다이오드 일체형 코일의 AC 전원에도 적용) |
| Cv | ø1.5: 0.1, ø2: 0.15, ø3: 0.31, ø3.5: 0.42 [0.40], ø4: 0.54 [0.48], ø5: 0.80 [0.62], ø7: 1.0 [0.82] ([ ]는 스테인리스강 몸체) |
| 몸체 / 실링 재질 | 몸체: 구리 합금 (표준) 또는 스테인리스강, 실링: NBR (표준), FKM, PTFE. 오일 금지 처리 옵션은 에틸렌 프로필렌 고무도 선택 가능 (에틸렌 프로필렌 고무 조합은 공기에 사용할 수 없음: 압축 공기에는 오일이 포함되고 에틸렌 프로필렌 고무는 내유성이 없음) |
| 코일 | 코일 3: 내열 130(B) 방폭 코일 (DC용), 코일 4: 내열 180(H) 방폭 코일 (AC용), 코일 5: 내열 130(B) 다이오드 일체형 방폭 코일 (AC용) |
| 적용 케이블 외경 | ø7.5~ø9.5 / ø9.5~ø10.5 / ø10.5~ø11.5 / ø11.5~ø13.5 (주문 코드 9 / 10 / 11 / 13) |
| 옵션 | 수동 조작 (락 가능), 장착판, 수동 조작 + 장착판 |
| 정격 전압 | 100 VAC 50/60 Hz, 200 VAC 50/60 Hz (옵션: 12 VDC, 24 VDC, 48 VDC, 100 VDC) |
| 피상 전력 / 소비 전력 | 피상 전력: 유지 시 50 Hz 18 VA / 60 Hz 15 VA, 기동 시 50 Hz 29 VA / 60 Hz 24 VA; 소비 전력: AC 50/60 Hz 8/7 W, DC 11.6 W |
| 무게 | 1.2 kg |
