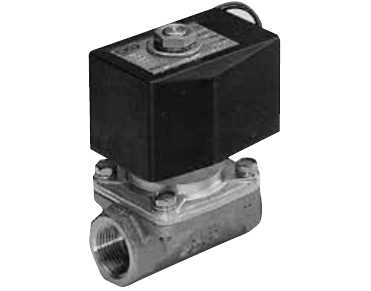

CKD AB71 Large Bore Direct Acting 2-Port Solenoid Valve (General Purpose)
AB71은 통전하면 열리는 NC형 대구경 직동 2포트 전자밸브입니다. 공기, 물, 등유, 오일에 쓰고 포트는 Rc1/2, Rc3/4, Rc1입니다. 저압에서도 열리는 대구경 오리피스(ø12~ø18)가 특징입니다.
| 작동 유체 | 공기 / 물 / 등유 / 오일 (20 mm²/s 이하) |
| 밸브 구조 | 직동, NC |
| 사용 압력 차 (공기) | AC 0~0.1 / 0.07 / 0.04 MPa, DC 0~0.08 / 0.04 / 0.03 MPa (Rc1/2 / Rc3/4 / Rc1 순) |
| 사용 압력 차 (액체) | AC 0~0.08 / 0.05 / 0.03 MPa, DC 0~0.08 / 0.04 / 0.03 MPa (Rc1/2 / Rc3/4 / Rc1 순) |
| 내압 | 1 MPa (수압) |
| 유체 온도 | -5~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C |
| 시트 누설 | 0.2 cm³/min (ANR) 이하 (공기) |
| 포트 사이즈 | Rc1/2, Rc3/4, Rc1 |
| 오리피스 크기 | ø12 (Rc1/2), ø15 (Rc3/4), ø18 (Rc1) |
| Cv | 2.8 (Rc1/2), 4.3 (Rc3/4), 6.3 (Rc1) |
| 몸체/씰 재질 | 청동 (스터핑 구리 합금) / FKM |
| 설치 방향 | 코일이 위쪽인 수직 방향부터 수평 방향까지 |
| 무게 | 1.0 kg (Rc1/2), 1.2 kg (Rc3/4), 1.6 kg (Rc1) |
| 정격 전압 | 100 VAC, 200 VAC, 12 VDC, 24 VDC, 48 VDC, 100 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
