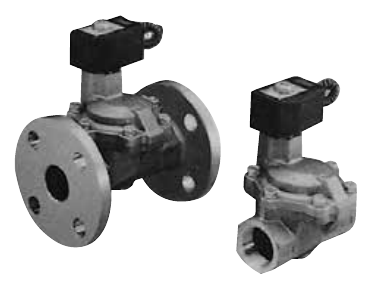

CKD AD21/AD22 Pilot Operated 2-Port Solenoid Valve (General Purpose, Large Bore, Diaphragm Drive)
AD21은 통전하면 열리는 NC형, AD22는 통전하면 닫히는 NO형인 파일럿 작동 2포트 전자밸브입니다. 다이어프램 구동 포핏 구조로 공기, 물, 등유, 오일에 쓰고 포트는 Rc1 1/4~Rc2와 32~50 플랜지입니다.
| 작동 유체 | 공기 / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 파일럿 작동 포핏, 다이어프램 구동, NC(AD21) / NO(AD22) |
| 사용 압력 차 | 0.02~0.7 MPa (AD22는 0.5 MPa 이하) |
| 최고 사용 압력 | 1 MPa |
| 내압 | 3.2 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C |
| 내열 등급 | B종 (Class 130) |
| 시트 누설 | 1 cm³/min (ANR) 이하 (공기) |
| 몸체/씰 재질 | 청동 / NBR |
| 포트 사이즈 | Rc1 1/4, Rc1 1/2, Rc2 / 32, 40, 50 플랜지 |
| 오리피스 크기 | 35, 43, 53 mm (포트 32, 40, 50A 순) |
| 무게 | 나사형 3.5 / 4.5 / 6 kg, 플랜지형 7 / 8 / 10 kg (32 / 40 / 50 순) |
| 설치 방향 | 제한 없음 (사용 압력 차 범위 내) |
| 정격 전압 | 100 VAC, 200 VAC, 12 VDC, 24 VDC, 48 VDC, 100 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
