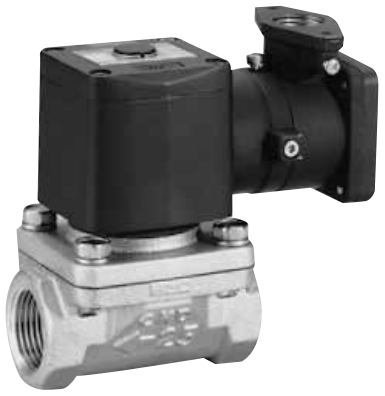

CKD ADK11E4/ADK12E4 Explosion-Proof Pilot Kick 2-Port Solenoid Valve (General Purpose, Diaphragm Drive, NC/NO)
ADK11E4는 통전하면 열리는 NC형, ADK12E4는 통전하면 닫히는 NO형인 내압 방폭 구조(d2G4)의 다이어프램 구동 파일럿 킥식 2포트 전자밸브입니다. 공기, 저진공, 물, 등유, 오일에 쓰고 포트는 Rc1/2, Rc3/4, Rc1입니다.
| 작동 유체 | 공기 / 저진공 [1.33×10³ Pa] / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 파일럿 킥 포핏, 다이어프램 구동, NC (통전 시 열림: ADK11E4) / NO (통전 시 닫힘: ADK12E4) |
| 방폭 구조 | 내압 방폭 구조 d2G4 (내압 방폭 등급 2 / 발화도 G4) |
| 방폭 인증 기관 | 일본 인증(TIIS) 또는 중국 인증(NEPSI) 중 선택 (주문 코드: 공란 = TIIS, CN = NEPSI) |
| 방폭 인증 번호 | 일본 적합 증명 번호: ADK11E4 No. T64355, ADK12E4 No. T64358; 중국 적합 인증 번호: 2020322307003155; 중국 방폭 규격 NEPSI 취득: GYB20. 2593X |
| 사용 환경 | 옥외 / 폭발성 가스 (내압 방폭 등급 1~2 / 발화도 G1~G4) |
| 사용 압력 차 | 0~1 MPa (모델별 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 2 MPa |
| 내압 | 4 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 코일 내열 등급 | 130 (B) |
| 시트 누설 | 1 cm³/min (ANR) 이하 (공기, 측정 압력: ADK11E4 0.02~1 MPa, ADK12E4 0.02~0.6 MPa). 0.02 MPa 미만에서 쓰면 실링이 불안정할 수 있어 별도 문의 |
| 보호 등급 | IP65 상당 |
| 설치 방향 | 제한 없음 |
| 포트 사이즈 / 오리피스 크기 | ADK11E4·ADK12E4: -15A Rc1/2 (ø16 mm), -20A Rc3/4 (ø23 mm), -25A Rc1 (ø28 mm) |
| 최소 사용 압력 차 | 0 MPa |
| 최대 사용 압력 차 (MPa) | ADK11E4: 공기 AC 1 / DC 0.6, 물·등유 AC 1 / DC 0.6, 오일 AC 0.6 / DC 0.5; ADK12E4: 공기 AC 0.6 / DC 0.6, 물·등유 AC 0.6 / DC 0.6, 오일 AC 0.5 / DC 0.5 (DC 열은 다이오드 일체형 코일에 적용) |
| 유량 특성 | -15A: C 20 dm³/(s·bar), b 0.31, Cv 4.5; -20A: Cv 8.6, 유효 단면적 162 mm²; -25A: Cv 12.0, 유효 단면적 231 mm² (ADK11E4, ADK12E4 공통) |
| 몸체 / 실링 재질 | 몸체: 청동 (표준) 또는 스테인리스강, 실링: NBR (표준), FKM, EPM 고무 (에틸렌 프로필렌 고무, 오일 금지 처리 옵션). 에틸렌 프로필렌 고무 조합의 최대 사용 압력 차는 0.6 MPa이며 공기에는 사용할 수 없음 (압축 공기에는 오일이 포함되고 에틸렌 프로필렌 고무는 내유성이 없음) |
| 코일 | 코일 3: 내열 130(B) 방폭 코일, 코일 5: 내열 130(B) 다이오드 일체형 방폭 코일 (코일 5는 다이오드가 AC 전원 전압을 DC 코일 전압으로 변환) |
| 외부 배선 인입 방식 | T (표준): 전선관 나사 (G1/2) (중국 인증 선택 시 1/2NPT); L: 내압 패킹 (G1/2) 접속, 케이블 외경 ø7.5~ø8.4; M: 내압 패킹 (G1/2) 접속, 케이블 외경 ø8.5~ø9.4 |
| 정격 전압 | 100 VAC 50/60 Hz (110 VAC 60 Hz 겸용), 200 VAC 50/60 Hz (220 VAC 60 Hz 겸용) (옵션: 12 VDC, 24 VDC, 48 VDC, 100 VDC). 코일 5는 100 VAC 50/60 Hz 또는 200 VAC 50/60 Hz에 사용 |
| 피상 전력 / 소비 전력 | ADK11E4: 피상 전력 유지 시 50 Hz 20 VA / 60 Hz 16 VA, 기동 시 50 Hz 80 VA / 60 Hz 64 VA, 소비 전력 AC 50/60 Hz 10/8.5 W, DC 15 W; ADK12E4: 피상 전력 유지 시 50 Hz 25 VA / 60 Hz 21 VA, 기동 시 50 Hz 100 VA / 60 Hz 84 VA, 소비 전력 AC 50/60 Hz 12/10 W, DC 15 W |
| 무게 | ADK11E4: -15A 1.4 kg, -20A 1.5 kg, -25A 1.9 kg; ADK12E4: -15A 1.5 kg, -20A 1.7 kg, -25A 2.1 kg |
| 저진공 사용 시 | 진공은 OUT 포트 쪽에 걸 것 |
