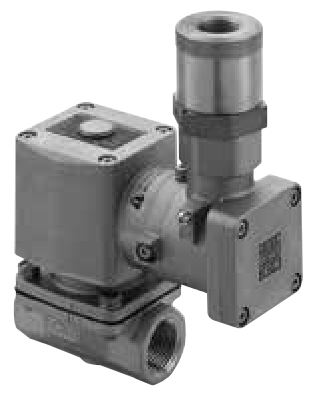

CKD ADK11EX4 Explosion-Proof Pilot Kick 2-Port Solenoid Valve (General Purpose, Diaphragm Drive, NC)
ADK11EX4는 내압 방폭 구조(Ex d IIB T4)의 다이어프램 구동 파일럿 킥식 2포트 전자밸브입니다. 통전하면 열리는 NC형이며 공기, 저진공, 물, 등유, 오일에 쓰고 포트는 Rc1/2, Rc3/4, Rc1입니다.
| 작동 유체 | 공기 / 저진공 [1.33×10³ Pa] / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 파일럿 킥 포핏, 다이어프램 구동, NC (통전 시 열림) |
| 방폭 구조 | 내압 방폭 구조 Ex d IIB T4 (그룹 IIB / 온도 등급 T4) |
| 방폭 인증 기관 | 일본 인증(TIIS) 또는 한국 인증(KOSHA) 중 선택 (주문 코드: 공란 = TIIS, KR = KOSHA) |
| 방폭 인증 번호 | AC 코일 (내열 180(H)): 일본 No. TC20592 / 한국 16-AV4BO-0152X; DC 코일 및 다이오드 일체형 AC 코일 (130(B)): 일본 No. TC20616 / 한국 16-AV4BO-0148X |
| 사용 환경 | 옥외 / 폭발성 가스 (그룹 IIB / 온도 등급 T4) |
| 사용 압력 차 | 0~1 MPa (모델별 최대 사용 압력 차 참조) |
| 최고 사용 압력 | 2 MPa |
| 내압 | 4 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) (실링이 FKM이면 5~60 °C) |
| 사용 주위 온도 | -10~50 °C |
| 코일 내열 등급 | AC 코일 180 (H), DC 코일 130 (B), AC 다이오드 일체형 코일 130 (B) |
| 시트 누설 | 1 cm³/min (ANR) 이하 (공기, 측정 압력 0.02~1 MPa). 0.02 MPa 미만에서 쓰면 실링이 불안정할 수 있어 별도 문의 |
| 보호 등급 | IP65 상당 |
| 설치 방향 | 제한 없음 |
| 포트 사이즈 / 오리피스 크기 | ADK11EX4-15A: Rc1/2, ø16 mm; -20A: Rc3/4, ø23 mm; -25A: Rc1, ø28 mm |
| 최소 사용 압력 차 | 0 MPa |
| 최대 사용 압력 차 (MPa) | 공기 AC 1 / DC 0.6, 물·등유 AC 1 / DC 0.6, 오일 AC 0.6 / DC 0.5 (전 모델 공통, DC 열은 다이오드 일체형 코일의 AC 전원에도 적용) |
| 유량 특성 | -15A: C 20 dm³/(s·bar), b 0.31, Cv 4.5; -20A: Cv 8.6, 유효 단면적 162 mm²; -25A: Cv 12.0, 유효 단면적 231 mm² |
| 몸체 / 실링 재질 | 몸체: 청동 (표준) 또는 스테인리스강, 실링: NBR (표준), FKM, EPM 고무 (에틸렌 프로필렌 고무, 오일 금지 처리 옵션). 에틸렌 프로필렌 고무 조합의 최대 사용 압력 차는 0.6 MPa이며 공기에는 사용할 수 없음 (압축 공기에는 오일이 포함되고 에틸렌 프로필렌 고무는 내유성이 없음) |
| 코일 | 코일 3: 내열 130(B) 방폭 코일 (DC용), 코일 4: 내열 180(H) 방폭 코일 (AC용), 코일 5: 내열 130(B) 다이오드 일체형 방폭 코일 (AC용) |
| 적용 케이블 외경 | ø7.5~ø9.5 / ø9.5~ø10.5 / ø10.5~ø11.5 / ø11.5~ø13.5 (주문 코드 9 / 10 / 11 / 13) |
| 정격 전압 | 100 VAC 50/60 Hz, 200 VAC 50/60 Hz (옵션: 12 VDC, 24 VDC, 48 VDC, 100 VDC) |
| 피상 전력 / 소비 전력 | 피상 전력: 유지 시 50 Hz 20 VA / 60 Hz 16 VA, 기동 시 50 Hz 80 VA / 60 Hz 64 VA; 소비 전력: AC 50/60 Hz 10/8.5 W, DC 15 W |
| 무게 | -15A: 1.4 kg, -20A: 1.5 kg, -25A: 1.9 kg |
| 저진공 사용 시 | 진공은 OUT 포트 쪽에 걸 것 |
