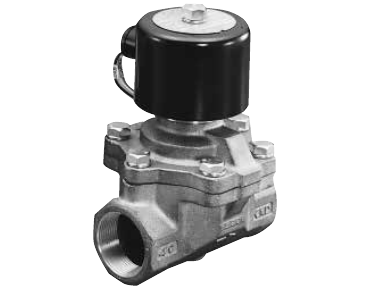

CKD ADK21 Pilot Kick 2-Port Solenoid Valve (General Purpose, Large Bore, Diaphragm Drive)
ADK21은 통전하면 열리는 NC형 파일럿 킥 2포트 전자밸브입니다. 다이어프램 구동 포핏 구조로 공기, 저진공, 물, 등유, 오일에 쓰고 포트는 Rc1 1/4~Rc2와 32~50 플랜지입니다.
| 작동 유체 | 공기 / 저진공 (1.33×10³ Pa (abs)) / 물 / 등유 / 오일 (50 mm²/s 이하) |
| 밸브 구조 | 파일럿 킥 포핏, 다이어프램 구동, NC |
| 사용 압력 차 | 0~0.7 MPa |
| 최고 사용 압력 | 1 MPa |
| 내압 | 3.2 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C |
| 내열 등급 | B종 (Class 130) |
| 시트 누설 | 1 cm³/min (ANR) 이하 (공기) |
| 몸체/씰 재질 | 청동 / NBR |
| 포트 사이즈 | Rc1 1/4, Rc1 1/2, Rc2 / 32, 40, 50 플랜지 |
| 오리피스 크기 | 35, 43, 53 mm (포트 32, 40, 50A 순) |
| 무게 | 나사형 4.5 / 5.5 / 7 kg, 플랜지형 8 / 9 / 11.5 kg (32 / 40 / 50 순) |
| 설치 방향 | 코일이 위쪽인 수직 방향만 가능 |
| 정격 전압 | 100 VAC, 200 VAC, 12 VDC, 24 VDC, 48 VDC, 100 VDC (100 VAC는 110 VAC(60 Hz), 200 VAC는 220 VAC(60 Hz)에도 사용 가능) |
